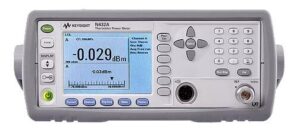

N432A 서미스터 전력계

N432A 서미스터 전력계

  • 주파수 범위 : 100 kHz ~ 18 GHz
  • 파워 범위 : -30 dBm ~ +10 dBm
  • 파워 정확도 : ±(0.1% of reading + 0.5 uW)
  • 호환 센서 : 478A, 8478B
  • 브리지 저항 : 100, 200, 300, 400 Ohm
카타로그
매뉴얼
견적요청

주파수 범위

100 kHz ~ 18 GHz

파워 범위

-30 dBm ~ +10 dBm

파워 정확도

±(0.1% of reading + 0.5 uW)

호환 센서

478A, 8478B

브리지 저항

100, 200, 300, 400 Ohm

주요특징

N432A 서미스터 전력계

  • 주파수 범위: 100 kHz ~ 18 GHz(센서에 따라 다름)
  • 동적 범위: -30 dBm ~ +10 dBm
  • 높은 정확도(≤ 0.1% ± 0.5 uW), 1 mW 전송 교정(478A-H75/H76 사용) 시 뛰어난 성능
  • 6.5디지트 ADC를 내장하고 있어 외부 DMM 불필요
  • 선택 가능한 브리지 저항(100/200/300/400 Ω)
  • 원격 인터페이스 유연성(GPIB, USB, LXI-C)
  • 디지털 컬러 LCD 디스플레이

키사이트 N432A는 키사이트의 레거시 432A 아날로그 서미스터 전력계의 대체품입니다. 단일 채널의 평균 RF 전력계는 키사이트 8478B 및 478A 서미스터 마운트에서 동작합니다. N432A와 서미스터 마운트 쌍은 높은 측정 정확도가 요구되는 분야, 특히 계측 및 교정 실험실 환경에 적합합니다. 향상된 서미스터 전력계는 디지털 컬러 LCD와 친숙한 전면 패널 인터페이스를 포함합니다. 교정 계수 테이블이 내장되어 있어 432A의 구식 노브 조정 방식과 달리 교정 계수를 더 정확하고 편리하게 저장할 수 있습니다. N432A는 LXI 규격이며 GPIB, USB 및 LAN을 통해 프로그래밍이 가능합니다.

제품사양

N432A 서미스터 전력계

N432A Specifications

General Specifications

Feature Specification
Frequency range 100 kHz to 18 GHz, sensor dependent
Power range -30 to +10 dBm (1 uW to 10 mW), thermistor-sensor dependent
Compatible power sensors Keysight 478A thermistor sensor (100 kHz to 10 GHz, with option) Keysight 8478B thermistor sensor (10 MHz to 18 GHz)
Meter power accuracy +/- (0.1% of reading + 0.5 uW)
Meter voltage accuracy (1-year) V_RF and V_COMP (23 deg C +/- 5 deg C): +/- (0.0035% + 50 uV) [reading + range] V0 and V1 (23 deg C +/- 5 deg C): +/- (0.0040% + 25 uV) [reading + range]
Bridge resistance 100, 200, 300, or 400 Ohm (user selectable)
Display units Power: Watts (W) or dBm Relative: Percent (%) or dB V_RF, V_COMP, V0, and V1: VDC and mVDC Bridge resistance: Ohm
Display resolution Power: Selectable resolution of 1.0, 0.1, 0.01 and 0.001 dB (log mode), or 1, 2, 3, and 4 significant digits (linear mode) Default resolution: 0.01 dB (log mode) or three digits (linear mode) Voltage: 6.5-digit resolution Bridge resistance: 6.5-digit resolution

Power Meter Functions

Feature Specification
Zero Zeros the meter. (Power reference calibrator is switched off during zeroing)
Frequency Entered frequency range is used to interpolate the calibration factors table. Frequency ranges from 1 kHz to 999.9 GHz
Cal factor Range: 1.00% to 150.00%, in 0.01% increments.
Offset Allows power measurements to be offset by -100 to +100 dB, settable in 0.001 dB increments
Save/recall Store up to 10 instrument states
Measurement averaging Selectable from 4 to 128
Duty cycle Values between 0.001 to 99.999%, in 0.001% increments
Limits High and low limits can be set in the range -150.000 to +230.000 dBm, in 0.001 dBm increments
Display Color display with selectable single and split screen formats. User selectable on digital measurement type or analog scale presentation

1 mW (0 dBm) Power Reference

Feature Specification
Accuracy (for two years) +/- 0.4% (25 +/- 10 deg C) +/- 1.2% (0 to 45 deg C)
SWR 1.05 (typical) 1.08 (0 deg C to 45 deg C)

General Specifications

Feature Specification
Dimensions (W x H x D) 212.6 mm W x 88.5 mm H x 348.3 mm D (8.5 in x 3.5 in x 13.7 in)
Weight Net: 3.6 kg (8.0 lb) Shipping: 8.2 kg (18.1 lb)
Rear panel connectors V_RF Output (BNC), V_COMP output (BNC), Recorder output (BNC), GPIB, USB 2.0, 10/100BaseT LAN, Ground
Line power 100 to 240 VAC (auto selection), 50 to 60 Hz, 400 Hz
Power requirement 70 VA
Operating environment Temperature: 0 deg C to 45 deg C Maximum altitude: 4,600 m (15,000 ft)
Storage conditions Temperature: -40 deg C to +70 deg C Maximum altitude: 4,600 m (15,000 ft)
Remote programming Interface: GPIB, USB, and LAN (IEEE 488.2 standard) Command language: SCPI standard interface commands
