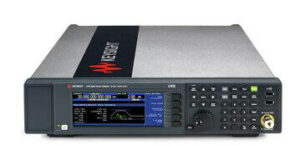

N5192A UXG X-시리즈 벡터 어댑터, 수정된 버전, 50 MHz ~ 20 GHz

N5192A UXG X-시리즈 벡터 어댑터, 수정된 버전, 50 MHz ~ 20 GHz

  • 주파수 범위 : 10MHz ~ 44GHz
  • 위상 잡음 : -143dBc/Hz
  • 주파수 스위칭 : <=170us
  • IQ 변조 BW : 1.6GHz
  • 변조 유형 : AM,FM,PM,Pulse,Arb
카타로그
매뉴얼
견적요청

주파수 범위

10MHz ~ 44GHz

위상 잡음

-143dBc/Hz

주파수 스위칭

<=170us

IQ 변조 BW

1.6GHz

변조 유형

AM,FM,PM,Pulse,Arb

주요특징

하이라이트



  • 실험실을 한 단계 업그레이드하세요. 더욱 현실감 있고 신뢰할 수 있는 레이더 및 전자전용 신호 환경을 시뮬레이션하세요.
  • 필요한 여러 채널과 포트 구성을 제공하기 위해 빠르게 적응 가능



포함 사항:

  • 120dB 민첩 진폭 범위
  • 250MSa/rate(200MHz BW) 및 512MSa 메모리를 갖춘 베이스밴드 생성기
  • < 500 ns의 일반적인 업데이트 속도
  • 3.5mm(f) ~ 3.5mm(f) 커넥터 어댑터
  • 국가별 전원 코드
  • 문서 세트(CD-ROM)
  • 1일 현장 창업 지원
제품사양
N5192A N5194A
주파수 범위 50 MHz ~ 20 GHz (옵션 52E) 50 MHz ~ 20 GHz (옵션 520)
50 MHz ~ 40 GHz (옵션 540)
튜닝 범위 10 MHz ~ 20 GHz 10 MHz ~ 44 GHz
CW 주파수 해상도 0.001 Hz 0.001 Hz
외부 6GHz 참조 입력 +5 ~ +15 dBm 동일
RF 스위칭 속도 101 µs (스트리밍 모드 기준) 최대 220 ns (내부 LO 최적화 모드)
위상 오프셋 설정 0.1° 단위 조정 동일
RF 위상 안정 조건 최대 0.4 rad 이내 동일
CW 출력 전력 (Max Spec) +3 dBm (20 GHz까지) +3 ~ –5 dBm (주파수대역에 따라 차이)
최소 출력 전력 –120 dBm 동일
감쇠기 범위 0 ~ 65 dB (5 dB 단위) 동일
파워 선형도 (typ) ±1.0 ~ ±1.75 dB 동일
출력 정확도 (spec) ±2.5 dB 이하 동일
벡터 변조 모드 기본: 200 MHz @ 250 MSa/s BB2: 400 MHz @ 2 GSa/s
BB1: 1.6 GHz @ 2 GSa/s
I/Q 해상도 16-bit 동일
Baseband 메모리 (옵션 BBM) 최대 6 GSa/ch 동일
펄스 폭 최소 8 ns (Vector Mode) 동일
최소 1 ns (Wideband Mode)
펄스 상승/하강 시간 4 ns / 2 ns / 0.5 ns 동일
실시간 PDW 스트리밍 옵션 N5192ST1A 필요 옵션 N5194326A (ITAR 규제)
위상 잡음 (@1 GHz, 1 MHz offset) –150 dBc/Hz (typ) –151 dBc/Hz (spec/typ)
고조파 억압 –58 ~ –66 dBc (typ) –52 ~ –72 dBc (spec/typ)
비고조파 억압 –67 dBc (typ) –64 ~ –70 dBc (typ)
Broadband Noise (@10 GHz) –122 dBc/Hz (typ) –134 dBc/Hz (typ)
AOA/동기화 지원 지원 지원
내부 LO 모드 미지원 지원 (20 GHz까지)
크기 및 무게 4U, 약 17.2kg 동일
전원 소비 400W 이하 동일
액세서리
N5192A Option Number N5194A Option Number
주파수 범위 (20 GHz) N5192A-52E N5194A-520
주파수 범위 (40 GHz) – N5194A-540
RF 출력 Type-N(f) N5192A-1ED N5194A-1ED
RF 출력 후면 이동 N5192A-1EM N5194A-1EM
벡터 대역폭 400 MHz N5192A-BB2 N5194A-BB2
벡터 대역폭 1.6 GHz N5192A-BB1 N5194A-BB1
베이스밴드 메모리 업그레이드 N5192A-BBM N5194A-BBM
도플러 시프트 기능 N5192A-DP1 N5194A-DP1
PDW 스트리밍 소프트웨어 N5192ST1A N5194326A
베이스밴드 샘플레이트 업그레이드 (2 GSa/s) N5192AU-BB1 N5194AU-BB1
메모리 업그레이드 (4~6 GSa) N5192AU-BBM N5194AU-BBM
액세서리 액세서리 코드
전면 핸들 키트 1CN106A
랙 마운트 플랜지 키트 1CM110A
핸들 포함 랙 플랜지 키트 1CP104A
추가 SSD 드라이브 어셈블리 (512 GB) 1CC150A
외부 6 GHz 레퍼런스 소스 U3039ACK1
Coax, 3.5 mm(m)-3.5 mm(f), 16인치 1CC102A
Coax, 3.5 mm(m)-3.5 mm(m), 18인치 1CC103A
Coax, 3.5 mm(m)-3.5 mm(f), 48인치 1CC105A
Trigger, BNC(f)-SMB(f), 3인치 1CC110A
Trigger, SMA(m)-SMB(f), 18인치 1CC111A
Trigger, SMA(m)-SMB(f), 48인치 1CC113A
Trigger, BNC(m)-BNC(m), 12~48인치 1CC114A ~ 1CC116A
아답터, SMB(f)-SMA(f) 1CC118A
아답터, BNC(m)-SMA(f) 1CC119A
RF Coax, SMA(m)-SMA(m), 12~48인치 1CC120A ~ 1CC123A
USB Type A-B 케이블, 1.8 m 1CC130A
LVDS 케이블, 1.5 m 1CC131A
BCD 케이블, 1.5 m 1CC132A
10Gb 광케이블 + SFP+ 세트 1CC133A
파워 스플리터 4-way 1CC140A
50Ω 종단기 (SMA) 1CC149A
하이브리드 디바이더 (0.5~26.5 GHz) 87302C
