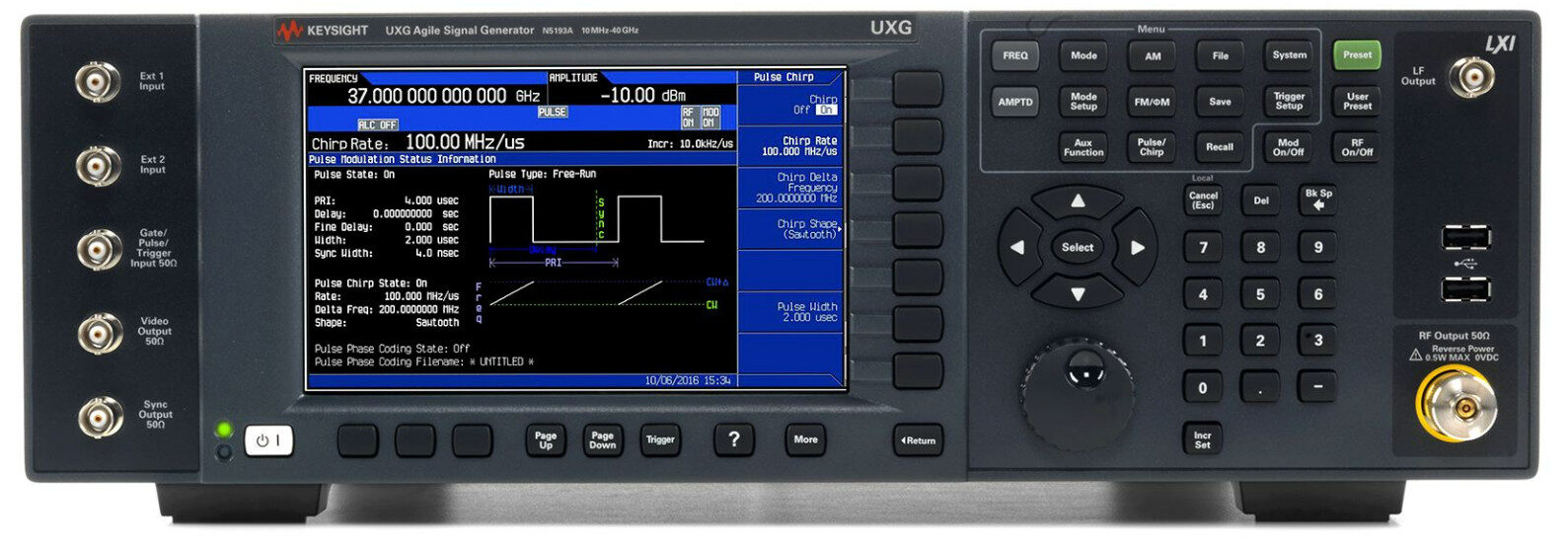

N5193A UXG X-시리즈 고속 신호 발생기, 10 MHz ~ 40 GHz

N5193A UXG X-시리즈 고속 신호 발생기, 10 MHz ~ 40 GHz

  • 주파수 범위 : 10MHz ~ 44GHz
  • 위상 잡음 : -143dBc/Hz
  • 주파수 스위칭 : <=170us
  • IQ 변조 BW : 1.6GHz
  • 변조 유형 : AM,FM,PM,Pulse,Arb
카타로그
매뉴얼
견적요청

주파수 범위

10MHz ~ 44GHz

위상 잡음

-143dBc/Hz

주파수 스위칭

<=170us

IQ 변조 BW

1.6GHz

변조 유형

AM,FM,PM,Pulse,Arb

주요특징

HIGHLIGHTS

  • 현실에 조금 더 다가서십시오. 레이다, 전자전 및 안테나 테스트 등 점점 복잡해지는 신호 환경을 시뮬레이션
  • 필요할 때 신호 시뮬레이션을 생성하여 빠르게 테스트 할수록 커지는 전자전 시스템에서의 자신감. UXG는 확장 가능한 위협 시뮬레이터
  • 펄스 기술어(PDW)를 사용해 긴 펄스 트레인을 생성하고 펄스 특성을 개별적으로 제어
  • 여러 위협 환경을 정확하게 시뮬레이션: 180 ns PDW 업데이트 속도, 캐리어 주파수 10 ~ 25%의 첩(chirp), 10 ns의 좁은 펄스 등
제품사양

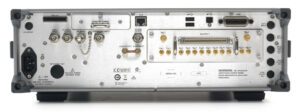

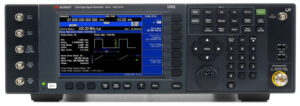

N5191A UXG N5193A UXG
모델 구분 UXG X-Series, Modified Version UXG Agile Signal Generator
주파수 범위 10 MHz ~ 20/40 GHz 10 MHz ~ 20/40 GHz
주파수 전환 속도 180 ns 180 ns
스위프 모드 Normal, List, Fast CW, Streaming Normal, List, Fast CW, Streaming
출력 전력 (1 GHz 기준) 최소 -80 dBm / 최대 +10 dBm 최소 -80 dBm / 최대 +10 dBm
레벨 정확도 (1 GHz) ±1.5 dB ±1.5 dB
SSB 위상 잡음 (1 GHz, 10 kHz offset) -144 dBc/Hz -144 dBc/Hz
고조파 (1 GHz) -40 dBc -40 dBc
비고조파 (1 GHz) -70 dBc -70 dBc
AM 변조 범위 DC ~ 10 MHz DC ~ 10 MHz
FM 최대 편차 600 MHz 600 MHz
PM 최대 위상 편차 12π rad 12π rad
펄스 폭 최소값 10 ns 10 ns
위상 일관 주파수 전환 지원 지원
광대역 처프 (Chirp) 캐리어 주파수의 10% 캐리어 주파수의 10%



액세서리



N5191A Option Number N5193A Option Number
주파수 범위 (20 GHz) N5191A-52E N5193A-520
주파수 범위 (40 GHz) N5191A-54E N5193A-540
주파수 해상도 (0.001 Hz) N5191A-FR1 N5193A-FR1
스위칭 속도 180 ns N5191A-SS3 N5193A-SS4
스위칭 속도 1 µs – N5193A-SS1
감쇠기 옵션 N5191A-AT2 N5193A-AT2
향상된 위상 잡음 – N5193A-EP1
AM/FM/PM/협대역 처프 N5191A-UT1 N5193A-UNT
광대역 처프 N5191A-WC2 N5193A-WC1
펄스 변조 N5191A-PM2 N5193A-PM1
RF 출력 커넥터 (Type-N) N5191A-1ED N5193A-1ED
RF 출력 후면 이동 N5191A-1EM N5193A-1EM
100-pin LVDS I/O N5191A-CC1 N5193A-CC1
50-pin BCD I/O N5191A-CC2 N5193A-CC2
10 Gb Ethernet I/O N5191A-CC4 N5193A-CC4
액세서리 액세서리 코드
추가 LVDS I/O 인터페이스 N5191AU-CC1 / N5193AU-CC1
추가 BCD I/O 인터페이스 N5191AU-CC2 / N5193AU-CC2
추가 10 Gb Ethernet I/O N5191AU-CC4 / N5193AU-CC4
추가 SSD 및 드라이브 트레이 1CC150A
빈 SSD 드라이브 트레이 1CC145A
전면 핸들 키트 1CN107A
랙마운트 플랜지 키트 1CM104A
핸들 포함 랙마운트 키트 1CP108A (N5193A) / 1CN108A (N5191A)
하드 트랜싯 케이스 N5191A-AXT / N5193A-AXT
