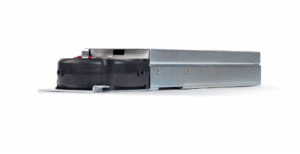

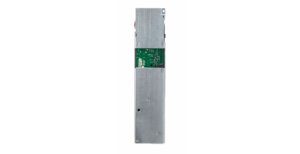

N6700 소스/측정 장치(SMU) 모듈 – N6780 시리즈

N6700 소스/측정 장치(SMU) 모듈 – N6780 시리즈

출력 전압 : 0~20V / -20~20V
출력 전류 : -3~3A / -8~8V
출력 전력 : 20W / 80W
정확도 : 0.016% + 6mV
리플 노이즈 : 20mV/3mV

출력 전압

0~20V / -20~20V

출력 전류

-3~3A / -8~8V

출력 전력

20W / 80W

정확도

0.016% + 6mV

리플 노이즈

20mV/3mV

주요특징

대용 디바이스의 배터리 수명 확장

휴대용 디바이스는 유휴 및 절전 상태를 활용하여 전류를 최소화하고 배터리 수명을 확장합니다.

데이터를 전송하는 활성 상태에서는 1,000배 더 많은 전류를 사용할 수 있습니다.

매끄러운 전류 범위 조정은 동일한 파형에서 큰 활성 전류와 작은 유휴 전류를 캡처합니다.

키사이트의 소스/측정 장치로 전류를 마이크로암페어 및 나노암페어 단위까지 정확하게 측정하십시오.

전압: 2-사분면 0 ~ 20 V, 4-사분면 -20 ~ 20 V
전류: -3 ~ 3 A 또는 -8 ~ 8 A
전력: 20 W 단일 폭 및 80 W 이중 폭
배터리 에뮬레이션, 경미한 고장 없는 안전한 소싱 및 싱킹
프로그래밍 가능한 출력 저항으로 배터리 모방

200 kSa/s에서 전압 및 전류 데이터 로깅
매끄러운 범위 조정을 통한 정확한 전류 측정
절전, 유휴, 활성 전류 특성화
전압계 모드로 디바이스 및 배터리 분석
퀵 디스커넥트 커넥터가 포함된 모듈

제품사양

Model	DC output ratings (volts/amps/watts)	Ripple & noise (p-p/rms)	Voltage programming accuracy	Current programming accuracy	Voltage measurement accuracy	Current measurement accuracy
N6781A	20V/± 3A/20W	12 mV/1.2 mV	0.025% + 1.8 mV	0.04% + 0.3 mA	0.025% + 1.2 mV	0.03% + 0.25 mA
N6782A	20V/±3A/20W	12 mV/1.2 mV	0.025% + 1.8 mV	0.04% + 0.3 mA	0.025% + 1.2 mV	0.03% + 0.25 mA
N6783A-BAT	8V/-2A to 3A/24W	8 mV/1.5 mV	0.1% + 10 mV	0.1% + 1.8 mA	0.05% + 5 mV	0.1% + 0.6 mA
N6783A-MFG	6V/-2A to 3A/18W	8 mV/1.5 mV	0.1% + 10 mV	0.1% + 1.8 mA	0.05% + 5 mV	0.1% + 0.6 mA
N6784A	±20V/±3A/20W	12 mV/1.2 mV	0.025% + 1.8 mV	0.04% + 0.3 mA	0.025% + 1.2 mV	0.03% + 0.25mA
N6785A	20V/+/-8A/80W	15 mV/1.5 mV	0.025%_1.8 mV	0.04%+1.5 mA	0.025%+1.8 mV	0.04%_1.5 mA
N6786A	20V/+/-8A/80W	15 mV/1.5 mV	0.025%_1.8 mV	0.04%+1.5 mA	0.025%+1.8 mV	0.04%_1.5 mA

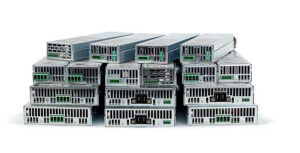

모듈 시리즈	모델명	전압(V)	현재 (A)	출력 (W)	비고
N6730 시리즈	N6730	–	–	50와트	일반 50W DC 전력 모듈
	N6731B	5V	오전 10시	50와트
	N6732B	8V	6.25A	50와트
	N6733B	20V	2.5A	50와트
	N6734B	35V	1.5A	50와트
	N6735B	60V	0.8A	50와트
	N6736B	100V	0.5A	50와트
N6740 시리즈	N6741B	5V	20A	100와트
	N6742B	8V	12.5A	100와트
	N6743B	20V	오전 5시	100와트
	N6744B	35V	오전 3시	100와트
	N6745B	60V	1.6A	100와트
	N6746B	100V	오전 1시	100와트

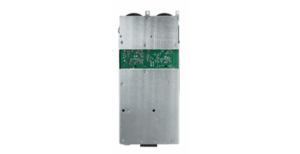

N6750 시리즈	N6751A	50V	오전 5시	50와트	복합형 복합형 모듈

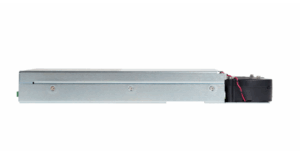

	N6752A	50V	오전 10시	100와트
	N6753A	20V	50A	300와트	2슬롯 없어졌어요

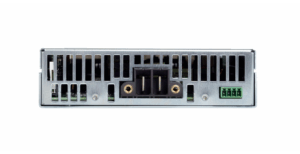

	N6754A	60V	20A	300와트	2슬롯 없어졌어요
	N6755A	20V	50A	500와트	2슬롯 없어졌어요
	N6756A	60V	17 A	500와트	2슬롯 없어졌어요
N6760 시리즈	N6761A	50V	1.5A	50와트	정밀 DC 전력 모듈
	N6762A	50V	오전 3시	100와트
	N6763A	20V	50A	300와트	2슬롯 없어졌어요
	N6764A	60V	20A	300와트	2슬롯 없어졌어요
	N6765A	20V	50A	500와트	2슬롯 없어졌어요
	N6766A	60V	17 A	500와트	2슬롯 없어졌어요

모듈 시리즈	모델명	전압(V)	현재 (A)	출력 (W)	비고
N6770 시리즈	N6773A	20V	15A	300와트
	N6774A	35V	8.5A	300와트
	N6775A	60V	오전 5시	300와트
	N6776A	100V	오전 3시	300와트
	N6777A	150V	오전 2시	300와트
N6780 시리즈 (~80W)	N6781A	20V	±3A	20와트	//소스 측정 단위
	N6782A	20V	±3A	20와트	//소스 측정 단위
	N6784A	±20V	±3A	20와트	//소스 측정 단위
	N6783A-BAT	8V	오전 3시	24와트	배터리 충전/방전 모듈
	N6783A-MFG	6V	오전 3시	18와트	모바일 통신 모듈
	N6785A	20V	±8A	80와트	//소스 측정 단위
	N6786A	20V	±8A	80와트	//소스 측정 단위
N6790 시리즈 (DC 전자 함수 모듈)	N6791A	60V	20A	100와트	DC 전자 편집 모듈
	N6792A	60V	40A	200와트	DC 전자 편집 모듈
