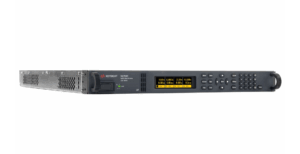

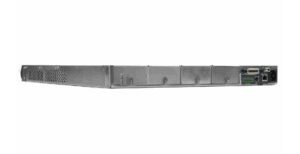

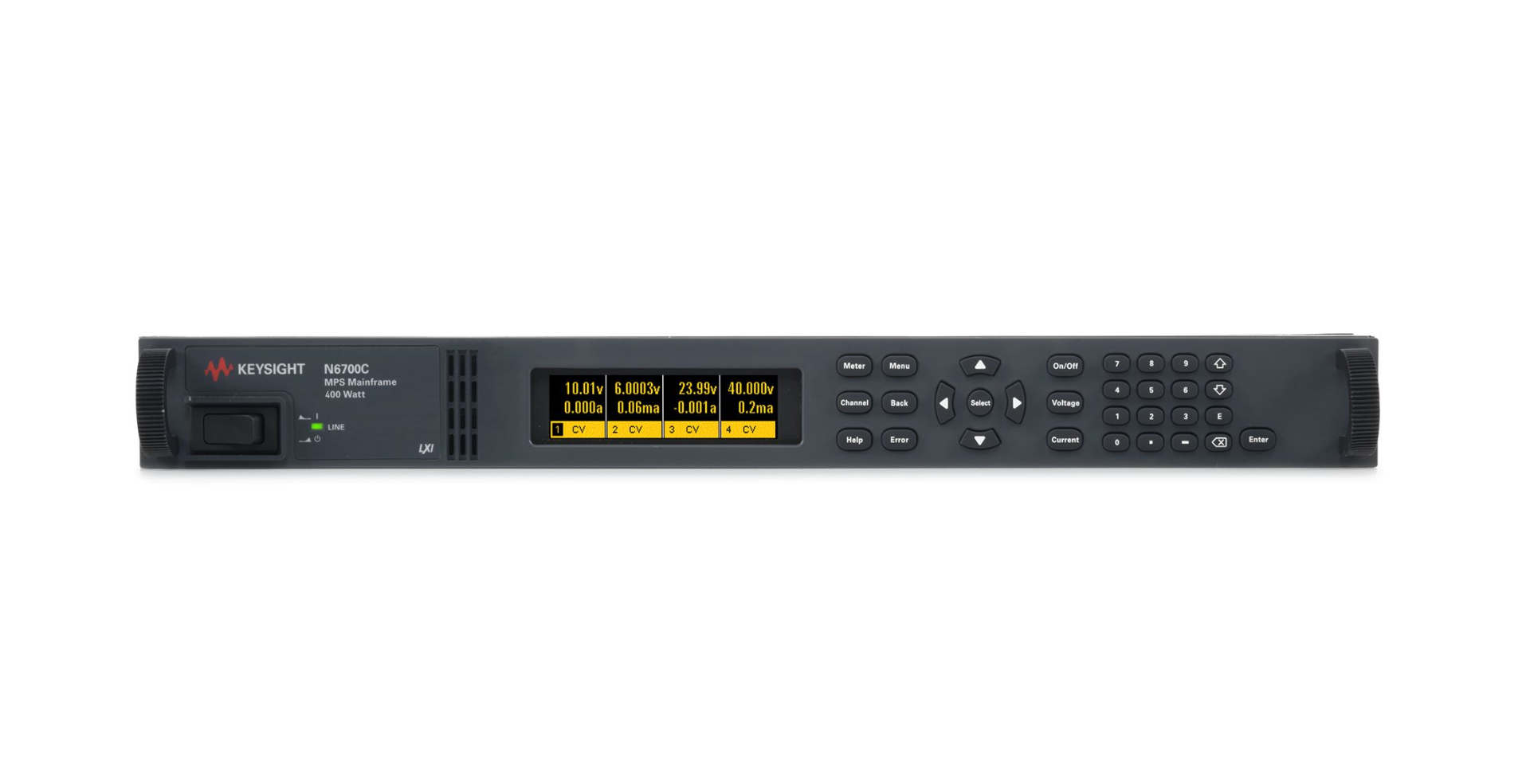

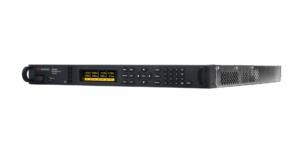

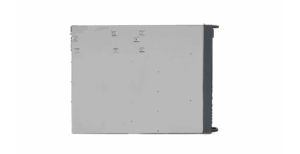

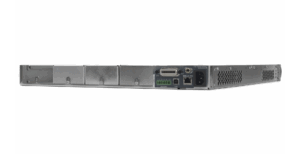

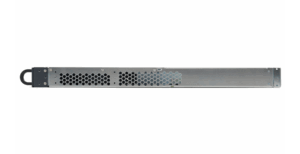

N6700C 로우 프로파일 모듈러 전원 시스템 메인프레임, 400W, 4슬롯

출력 채널 : 4ch
총 전력 : 400W
리플 노이즈 : < 350µVrms
정확도 : 0.025% +1.8mV
연결 방식 : USB, LAN, GPIB

출력 채널

4ch

총 전력

400W

리플 노이즈

< 350µVrms

정확도

0.025% +1.8mV

연결 방식

USB, LAN, GPIB

주요특징

최대 총 출력 전력(= 총 모듈 출력 전력의 총합)

100 – 240 VAC 입력에서 작동하는 경우 400 W

AC 입력

공칭 입력 정격: 100 VAC – 240 VAC, 50/60/400 Hz
입력 범위: 86 VAC – 264 VAC
소모 전력: 1000 VA(표준)
퓨즈 내부 퓨즈(고객 액세스 불가)

보호 대응 특성

INH 입력: 5 µs(억제 확인부터 종료 시작까지)
연결된 출력의 결함: < 10 µs(결함 확인부터 종료 시작까지)

키사이트 N6700C는 400 W 1U 높이 4슬롯 모듈식 전력 시스템 메인프레임으로 모든 조합에서 1 ~ 4개의 N6700 시리즈 DC 전력 모듈을 지원합니다. 모듈은 별도로 주문해야 합니다. N6700C는 GPIB, LAN, USB, 인터페이스 표준, LXI 컴플라이언스를 제공합니다. 기본 정밀도부터 높은 정밀도까지, 20 – 500 W 범위의 전력에서 30개 이상의 DC 전력 모듈 중에서 선택할 수 있습니다.

BenchVue 소프트웨어 지원: PC와 계측기를 함께 사용하여 더 많은 작업을 수행할 수 있으며 프로그래밍이 필요하지 않습니다. 전원 공급기를 쉽게 제어하여 PC에서 파라미터를 설정하고 신속하게 자동화된 테스트를 구축하십시오.

BenchVue Basic 앱을 무료로 다운로드하여 장비를 제어하십시오.

제품사양

모델	N6700C
출력 채널	최대 4채널 (모듈 시스템, 선택 가능)
출력 전압	최대 60 V (모듈에 따라 다름)
출력 전류	최대 10 A (모듈에 따라 다름)
출력 전력	최대 400 W (모듈에 따라 다름)
전압 및 전류 해상도	전압: 1 mV, 전류: 1 mA
전압 및 전류 정확도	전압: 0.025% +1.8mV / 전류: 0.04% + 1.5mA
동적 전압 응답	빠른 1 ms 동적 응답 시간
모니터링 및 측정 항목	전력(W), 전압(V), 전류(A), 효율 측정기능
디스플레이	컬러 LCD 디스플레이 (디지털 읽기 및 그래픽 표시)

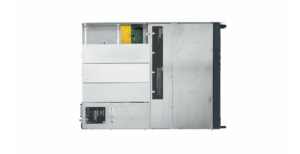

모듈 슬롯	4개 슬롯 – 다양한 전원 공급 모듈로 사용자 정의 가능
프로그래밍 기능	전압, 전류, 전력, 전류 제한 등 프로그래밍 지원
통신 인터페이스	USB, LAN, GPIB
전원 공급 유형	100 VAC – 240 VAC
크기 (W x H x D)	44.45 mm x 432.5 mm x 585.6 mm (1U 높이)
무게	약 12.73 kg

모듈 시리즈	모델명	전압 (V)	전류 (A)	출력 (W)	비고
N6730 시리즈	N6730	–	–	50 W	일반적인 50W DC 파워 모듈
	N6731B	5 V	10:00 AM	50 W
	N6732B	8 V	6.25 A	50 W
	N6733B	20 V	2.5 A	50 W
	N6734B	35 V	1.5 A	50 W
	N6735B	60 V	0.8 A	50 W
	N6736B	100 V	0.5 A	50 W
N6740 시리즈	N6741B	5 V	20 A	100 W
	N6742B	8 V	12.5 A	100 W
	N6743B	20 V	5:00 AM	100 W
	N6744B	35 V	3:00 AM	100 W
	N6745B	60 V	1.6 A	100 W
	N6746B	100 V	1:00 AM	100 W
N6750 시리즈	N6751A	50 V	5:00 AM	50 W	고성능 자동 범위 모듈
	N6752A	50 V	10:00 AM	100 W
	N6753A	20 V	50 A	300 W	2슬롯 차지
	N6754A	60 V	20 A	300 W	2슬롯 차지
	N6755A	20 V	50 A	500 W	2슬롯 차지
	N6756A	60 V	17 A	500 W	2슬롯 차지
N6760 시리즈	N6761A	50 V	1.5 A	50 W	정밀 DC 파워 모듈
	N6762A	50 V	3:00 AM	100 W
	N6763A	20 V	50 A	300 W	2슬롯 차지
	N6764A	60 V	20 A	300 W	2슬롯 차지
	N6765A	20 V	50 A	500 W	2슬롯 차지
	N6766A	60 V	17 A	500 W	2슬롯 차지

모듈 시리즈	모델명	전압 (V)	전류 (A)	출력 (W)	비고
N6770 시리즈	N6773A	20 V	15 A	300 W
	N6774A	35 V	8.5 A	300 W
	N6775A	60 V	5:00 AM	300 W
	N6776A	100 V	3:00 AM	300 W
	N6777A	150 V	2:00 AM	300 W
N6780 시리즈 (~80 W)	N6781A	20 V	±3 A	20 W	소스/측정 유닛
	N6782A	20 V	±3 A	20 W	소스/측정 유닛
	N6784A	±20 V	±3 A	20 W	소스/측정 유닛
	N6783A-BAT	8 V	3:00 AM	24 W	배터리 충전/방전 모듈
	N6783A-MFG	6 V	3:00 AM	18 W	모바일 통신 모듈
	N6785A	20 V	±8 A	80 W	소스/측정 유닛
	N6786A	20 V	±8 A	80 W	소스/측정 유닛
N6790 시리즈 (DC 전자 부하 모듈)	N6791A	60 V	20 A	100 W	DC 전자 부하 모듈
	N6792A	60 V	40 A	200 W	DC 전자 부하 모듈
