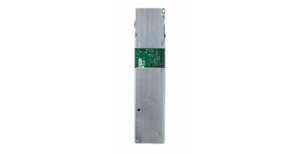

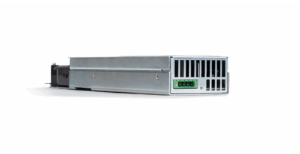

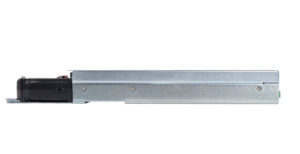

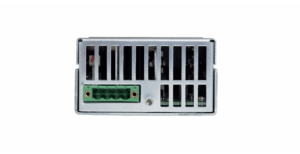

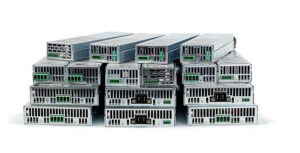

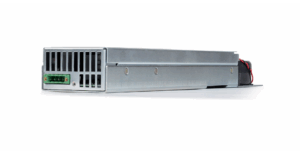

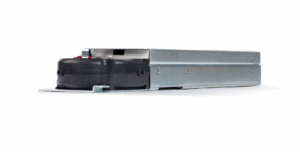

N6700 전력 시스템 기본 성능 모듈 – N6770 시리즈

N6700 전력 시스템 기본 성능 모듈 – N6770 시리즈

  • 출력 전압 : 20~150V
  • 출력 전력 : 300W
  • 정확도 : 0.1% + 20mV
  • 리플 노이즈 : 20mV/3mV
  • 프로그래밍 속도 : 20ms
카타로그
매뉴얼
견적요청

출력 전압

20~150V

출력 전력

300W

정확도

0.1% + 20mV

리플 노이즈

20mV/3mV

프로그래밍 속도

20ms

주요특징

테스트를 요청하는 내용 및 삭제

키사이트 기본 모듈 성능은 강화 출력, 장치 보호, 측정을 제공합니다.

범위로 0 V, 0 A부터 최대 전압 및 전류 충전까지 프로그래밍할 수 있습니다.

2-와이어 모양 감지 또는 4-와이어 원격 감지를 통해 레귤레이션을 개선해 보세요.

모든 모듈에 퀵커 분리 커넥터가 포함되어 있습니다.



  • 0 ~ 150 V 범위의 프로그래밍 기능을 전압 출력 전압을 제공합니다.
  • 50 ~ 300W 범위의 전력 출력을 선택하시기 바랍니다.
  • 0.1% + 19mV(5V 출력)의 테스트 전압을 수용합니다.
  • 10mV(5V 출력)의 반전 및 반전.
  • 저항성 상태가 상태에서 업/다운 프로그래밍에 20ms가 소요됩니다.
  • 과전압, 과전류 및 과온 보호 기능을 제공합니다.
  • 메인 프레임당 4개까지 연결된 단일 확장 모듈의 기본 성능 모듈을 사용하여 활동을 확장합니다.
  • 메인 프레임 성능을 유지하는 데 더 많은 전력을 소비합니다.
제품사양
Model DC output ratings
(volts/amps/watts)		 Ripple & noise
(p-p/rms)		 Voltage programming accuracy Current programming accuracy Voltage measurement accuracy Current measurement accuracy
N6773A 20V/15A/300W 20 mV/3 mV 0.1% + 20 mV 0.15% + 60 mA 0.1% + 20 mV 0.15% + 15 mA
N6774A 35V/8.5A/300W 22 mV/5 mV 0.1% + 35 mV 0.15% + 60 mA 0.1% + 35 mV 0.15% + 12 mA
N6775A 60V/5A/300W 35 mV/9 mV 0.1% + 60 mV 0.15% + 60 mA 0.1% + 60 mV 0.15% + 12 mA
N6776A 100V/3A/300W 45 mV/18 mV 0.1% + 100 mV 0.15% + 30 mA 0.1% + 100 mV 0.15% + 6 mA
N6777A 150V/2A/300W 68 mV/27 mV 0.1% + 150 mV 0.15% + 30 mA 0.1% + 150 mV 0.15% + 6 mA



모듈 시리즈 모델명 전압(V) 현재 (A) 출력 (W) 비고
N6730 시리즈 N6730 – – 50와트 일반 50W DC 전력 모듈
N6731B 5V 오전 10시 50와트
N6732B 8V 6.25A 50와트
N6733B 20V 2.5A 50와트
N6734B 35V 1.5A 50와트
N6735B 60V 0.8A 50와트
N6736B 100V 0.5A 50와트
N6740 시리즈 N6741B 5V 20A 100와트
N6742B 8V 12.5A 100와트
N6743B 20V 오전 5시 100와트
N6744B 35V 오전 3시 100와트
N6745B 60V 1.6A 100와트
N6746B 100V 오전 1시 100와트
N6750 시리즈 N6751A 50V 오전 5시 50와트 복합형 복합 모듈
N6752A 50V 오전 10시 100와트
N6753A 20V 50A 300와트 2슬롯 없어졌어요
N6754A 60V 20A 300와트 2슬롯 없어졌어요
N6755A 20V 50A 500와트 2슬롯 없어졌어요
N6756A 60V 17 A 500와트 2슬롯 없어졌어요
N6760 시리즈 N6761A 50V 1.5A 50와트 정밀 DC 전력 모듈
N6762A 50V 오전 3시 100와트
N6763A 20V 50A 300와트 2슬롯 없어졌어요
N6764A 60V 20A 300와트 2슬롯 없어졌어요
N6765A 20V 50A 500와트 2슬롯 없어졌어요
N6766A 60V 17 A 500와트 2슬롯 없어졌어요
모듈 시리즈 모델명 전압(V) 현재 (A) 출력 (W) 비고
N6770 시리즈 N6773A 20V 15A 300와트
N6774A 35V 8.5A 300와트
N6775A 60V 오전 5시 300와트
N6776A 100V 오전 3시 300와트
N6777A 150V 오전 2시 300와트
N6780 시리즈 (~80W) N6781A 20V ±3A 20와트 // 소스 단위를 기준으로 합니다.
N6782A 20V ±3A 20와트 // 소스 단위를 기준으로 합니다.
N6784A ±20V ±3A 20와트 // 소스 단위를 기준으로 합니다.
N6783A-BAT 8V 오전 3시 24와트 배터리 충전/방전 모듈
N6783A-MFG 6V 오전 3시 18와트 모바일 통신 모듈
N6785A 20V ±8A 80와트 // 소스 단위를 기준으로 합니다.
N6786A 20V ±8A 80와트 // 소스 단위를 기준으로 합니다.
N6790 시리즈
(DC 전자 모듈)		 N6791A 60V 20A 100와트 DC 전자 모듈 편집
N6792A 60V 40A 200와트 DC 전자 모듈 편집
