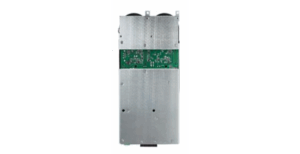

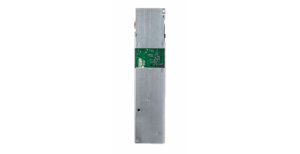

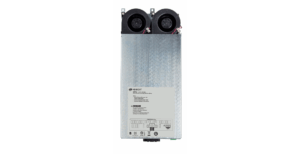

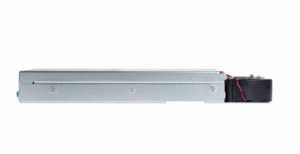

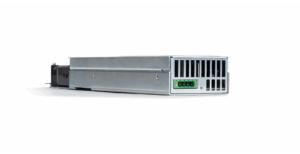

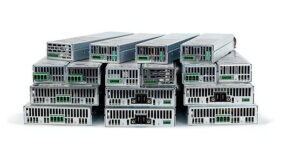

N6700 정밀 자동범위설정 전력 모듈 – N6760 시리즈

N6700 정밀 자동범위설정 전력 모듈 – N6760 시리즈

출력 전압 : 0~60V
출력 전력 : 50~500W
정확도 : 0.06% + 19mV
리플 노이즈 : 4.5mV/0.35mV
프로그래밍 속도 : 1.5ms

출력 전압

0~60V

출력 전력

50~500W

정확도

0.06% + 19mV

리플 노이즈

4.5mV/0.35mV

프로그래밍 속도

1.5ms

주요특징

정밀도가 중요할 때

키사이트 정밀 전력 모듈은 전압과 전류를 동시에 디지털화할 수 있어 밀리암페어와 마이크로암페어 영역에서 정밀 제어 및 측정을 제공합니다.

오실로스코프처럼 캡처된 전압과 전류 측정을 시간별로 분석할 수 있습니다.

프로그래밍 가능한 출력 전압: 0 ~ 60 V
출력 전력: 50 ~ 500 W
전압 정확도: 0.06% + 19 mV(50V 출력)
리플 및 노이즈 4.5 mVpp(50V 출력)
저항성 부하가 있는 상태에서 업/다운 프로그래밍에 보통 1.5 ms 소요

과전압, 과전류 및 과온 보호
50 및 100 W 모듈이 단일 폭으로 메인프레임당 4개 허용
메인프레임 출력 전력 내에서 유지되도록 모듈이 더 낮은 출력 전력에서 작동 가능

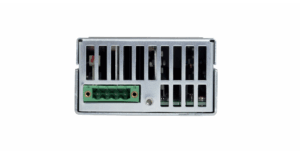

퀵 디스커넥트 커넥터가 포함된 모듈

제품사양

Model	DC output ratings (volts/amps/watts)	Ripple & noise (p-p/rms)	Voltage programming accuracy	Current programming accuracy	Voltage measurement accuracy	Current measurement accuracy
N6761A	50V/1.5A/50W	4.5 mV/0.35 mV	0.016% + 6 mV	0.04% + 0.2 mA	0.016% + 6 mV	0.04% + 0.16 mA
N6762A	50V/3A/100W	4.5 mV/0.35 mV	0.016% + 6 mV	0.04% + 0.2 mA	0.016% + 6 mV	0.04% + 0.16 mA
N6763A	20V/50A/300W	5 mV/1 mV	0.03% + 5 mV	0.1% + 15 mA	0.03% + 10 mV	0.1% + 10 mA
N6764A	60V/20A/300W	6 mV/1 mV	0.03% + 12 mV	0.1% + 15 mA	0.03% + 25 mV	0.1% + 5 mA
N6765A	20V/50A/500W	5 mV/1 mV	0.03% + 5 mV	0.1% + 15 mA	0.03% + 10 mV	0.1% + 10 mA
N6766A	60V/17A/500W	6 mV/1 mV	0.03% + 12 mV	0.1% + 15 mA	0.03% + 25 mV	0.1% + 5 mA

모듈 시리즈	모델명	전압(V)	현재 (A)	출력 (W)	비고
N6730 시리즈	N6730	–	–	50와트	일반 50W DC 전력 모듈
	N6731B	5V	오전 10시	50와트
	N6732B	8V	6.25A	50와트
	N6733B	20V	2.5A	50와트
	N6734B	35V	1.5A	50와트
	N6735B	60V	0.8A	50와트
	N6736B	100V	0.5A	50와트
N6740 시리즈	N6741B	5V	20A	100와트
	N6742B	8V	12.5A	100와트
	N6743B	20V	오전 5시	100와트
	N6744B	35V	오전 3시	100와트
	N6745B	60V	1.6A	100와트
	N6746B	100V	오전 1시	100와트
N6750 시리즈	N6751A	50V	오전 5시	50와트	복합형 복합형 모듈
	N6752A	50V	오전 10시	100와트
	N6753A	20V	50A	300와트	2슬롯 없어졌어요
	N6754A	60V	20A	300와트	2슬롯 없어졌어요
	N6755A	20V	50A	500와트	2슬롯 없어졌어요
	N6756A	60V	17 A	500와트	2슬롯 없어졌어요
N6760 시리즈	N6761A	50V	1.5A	50와트	정밀 DC 전력 모듈
	N6762A	50V	오전 3시	100와트
	N6763A	20V	50A	300와트	2슬롯 없어졌어요
	N6764A	60V	20A	300와트	2슬롯 없어졌어요
	N6765A	20V	50A	500와트	2슬롯 없어졌어요
	N6766A	60V	17 A	500와트	2슬롯 없어졌어요

모듈 시리즈	모델명	전압(V)	현재 (A)	출력 (W)	비고
N6770 시리즈	N6773A	20V	15A	300와트
	N6774A	35V	8.5A	300와트
	N6775A	60V	오전 5시	300와트
	N6776A	100V	오전 3시	300와트
	N6777A	150V	오전 2시	300와트
N6780 시리즈 (~80W)	N6781A	20V	±3A	20와트	//소스 측정 단위
	N6782A	20V	±3A	20와트	//소스 측정 단위
	N6784A	±20V	±3A	20와트	//소스 측정 단위
	N6783A-BAT	8V	오전 3시	24와트	배터리 충전/방전 모듈
	N6783A-MFG	6V	오전 3시	18와트	모바일 통신 모듈
	N6785A	20V	±8A	80와트	//소스 측정 단위
	N6786A	20V	±8A	80와트	//소스 측정 단위
N6790 시리즈 (DC 전자 함수 모듈)	N6791A	60V	20A	100와트	DC 전자 편집 모듈
	N6792A	60V	40A	200와트	DC 전자 편집 모듈
