N6700 DC 전자 부하 모듈 – N6790 시리즈

N6700 DC 전자 부하 모듈 – N6790 시리즈

  • 출력 전압 : 0~60V
  • 전류 싱크 : 20A / 40A
  • 부하 전력 : 100W / 200W
  • 전압 정확도 : 0.03% + 7.2mV
  • 전류 정확도 : 0.04% + 2.4mA
카타로그
매뉴얼
견적요청

출력 전압

0~60V

전류 싱크

20A / 40A

부하 전력

100W / 200W

전압 정확도

0.03% + 7.2mV

전류 정확도

0.04% + 2.4mA

주요특징

전력 변환기, 배터리 및 전원 공급기 테스트

DC 전자 부하를 키사이트 N6700 시리즈 전원 공급기에 추가해 에너지를 저장 또는 변환하는 디바이스를 테스트하십시오.

키사이트 N6790 시리즈 전자 부하 모듈은 정적 또는 동적 테스트를 수행할 수 있으며, 단일 폭 100 W와 이중 폭 200 W 모듈의 두 가지 크기로 제공됩니다.



  • 최대 60 V 전압
  • 최대 20 또는 40 A 전류 싱크
  • 고급 작동 모드: CV, CC, CR, CP
  • 메인프레임당 최대 4개의 100 W 부하
  • 임의 파형 생성
  • 전압과 전류의 동기화된 고속 디지털화
  • 동일한 메인프레임에 전력 및 부하 모듈
  • 선택적인 고급 전력 제어 및 분석 소프트웨어
제품사양
Model Input Ratings (Current) Input Ratings (Voltage) Maximum Power @ 40 °C Programming Accuracy Measurement Accuracy Measurement accuracy
N6791A 0 – 20 A 0 – 60 V 100 W 0.04 % + 2.6 mA 0.03 % + 7.2 mV 0.04 % + 0.40 mA
N6792A 0 – 40 A 0 – 60 V 200 W 0.04 % + 5.2 mA 0.03 % + 7.2 mV 0.04 % + 0.82 mA

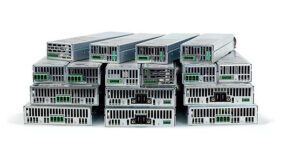

모듈 시리즈 모델명 전압(V) 현재 (A) 출력 (W) 비고
N6730 시리즈 N6730 – – 50와트 일반 50W DC 전력 모듈
N6731B 5V 오전 10시 50와트
N6732B 8V 6.25A 50와트
N6733B 20V 2.5A 50와트
N6734B 35V 1.5A 50와트
N6735B 60V 0.8A 50와트
N6736B 100V 0.5A 50와트
N6740 시리즈 N6741B 5V 20A 100와트
N6742B 8V 12.5A 100와트
N6743B 20V 오전 5시 100와트
N6744B 35V 오전 3시 100와트
N6745B 60V 1.6A 100와트
N6746B 100V 오전 1시 100와트

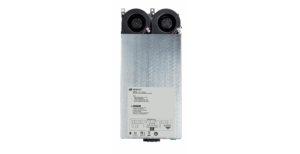

N6750 시리즈 N6751A 50V 오전 5시 50와트 복합형 복합형 모듈
N6752A 50V 오전 10시 100와트

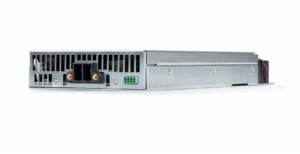

N6753A 20V 50A 300와트 2슬롯 없어졌어요
N6754A 60V 20A 300와트 2슬롯 없어졌어요
N6755A 20V 50A 500와트 2슬롯 없어졌어요
N6756A 60V 17 A 500와트 2슬롯 없어졌어요
N6760 시리즈 N6761A 50V 1.5A 50와트 정밀 DC 전력 모듈
N6762A 50V 오전 3시 100와트
N6763A 20V 50A 300와트 2슬롯 없어졌어요
N6764A 60V 20A 300와트 2슬롯 없어졌어요
N6765A 20V 50A 500와트 2슬롯 없어졌어요
N6766A 60V 17 A 500와트 2슬롯 없어졌어요
모듈 시리즈 모델명 전압(V) 현재 (A) 출력 (W) 비고
N6770 시리즈 N6773A 20V 15A 300와트
N6774A 35V 8.5A 300와트
N6775A 60V 오전 5시 300와트
N6776A 100V 오전 3시 300와트
N6777A 150V 오전 2시 300와트
N6780 시리즈 (~80W) N6781A 20V ±3A 20와트 //소스 측정 단위
N6782A 20V ±3A 20와트 //소스 측정 단위
N6784A ±20V ±3A 20와트 //소스 측정 단위
N6783A-BAT 8V 오전 3시 24와트 배터리 충전/방전 모듈
N6783A-MFG 6V 오전 3시 18와트 모바일 통신 모듈
N6785A 20V ±8A 80와트 //소스 측정 단위
N6786A 20V ±8A 80와트 //소스 측정 단위
N6790 시리즈
(DC 전자 함수 모듈)		 N6791A 60V 20A 100와트 DC 전자 편집 모듈
N6792A 60V 40A 200와트 DC 전자 편집 모듈
