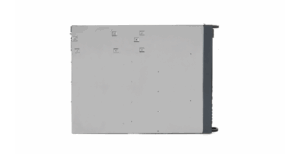

N6702C 로우 프로파일 모듈러 전원 시스템 메인프레임, 1200W, 4슬롯

N6702C 로우 프로파일 모듈러 전원 시스템 메인프레임, 1200W, 4슬롯

  • 출력 채널 : 4ch
  • 총 전력 : 1200W
  • 리플 노이즈 : < 350µVrms
  • 정확도 : 0.025% +1.8mV
  • 연결 방식 : USB, LAN, GPIB
카타로그
매뉴얼
견적요청

출력 채널

4ch

총 전력

1200W

리플 노이즈

< 350µVrms

정확도

0.025% +1.8mV

연결 방식

USB, LAN, GPIB

주요특징

최대 총 출력 전력(= 총 모듈 출력 전력의 합)

  • 1200 W, 200 – 240 VAC 입력 범위에서 작동 시
  • 600 W, 100 – 120 VAC 입력 범위에서 작동 시

AC 입력

  • 공칭 입력 등급: 100 VAC – 240 VAC; 50/60/400 Hz
  • 입력 범위: 86 VAC – 264 VAC
  • 전력 소비량: 3000 VA(통상)
  • 퓨즈 내부 퓨즈(고객 접근 불가)

보호 응답 특성

  • INH 입력: 5 µs, 억제 신호 수신부터 셧다운 시작까지
  • 연결된 출력 결함: < 10 µs(결함 신호 수신부터 셧다운 시작까지)

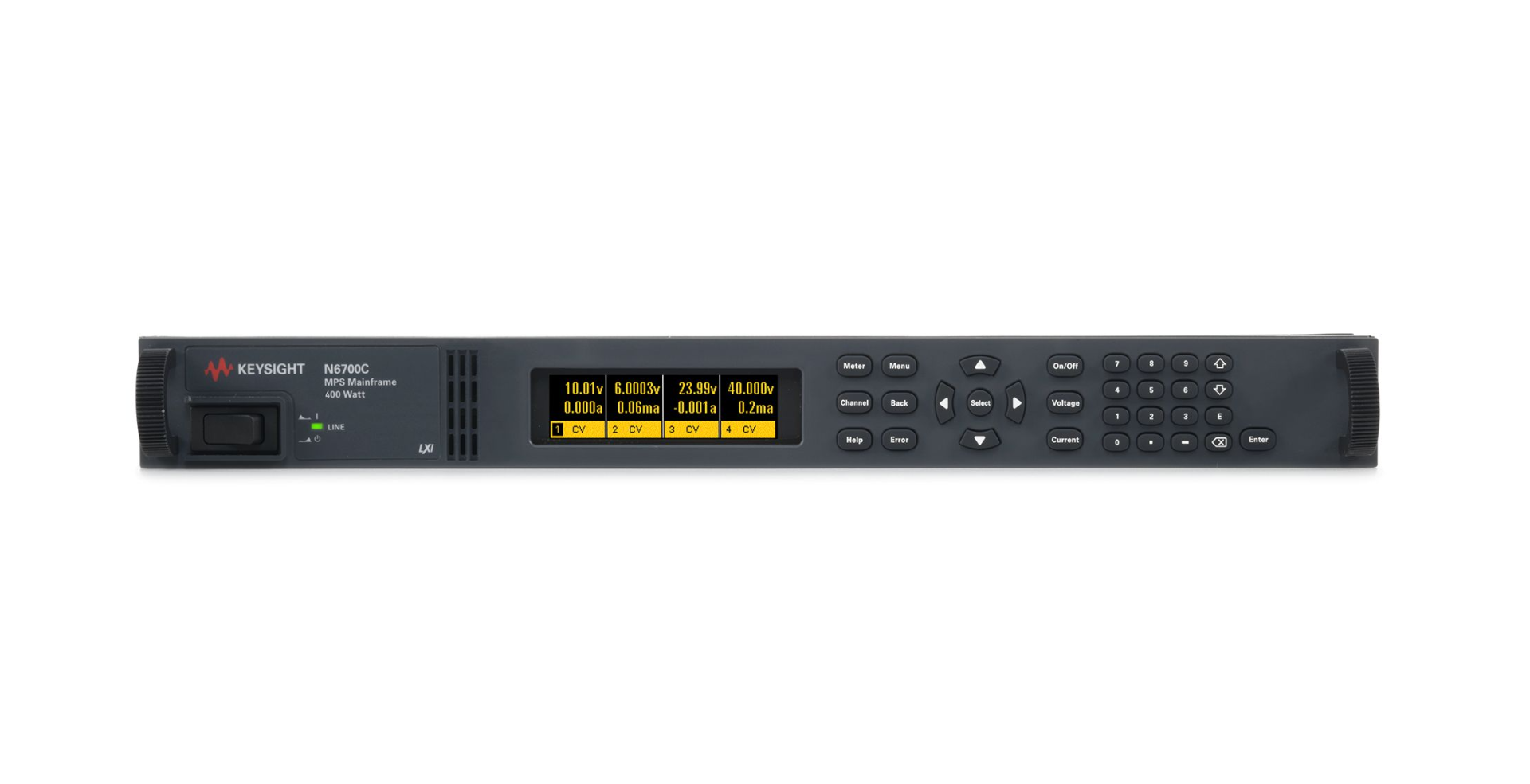

키사이트 N6702C는 1200 W 1U 높이의 4슬롯 모듈러 전원 시스템 메인프레임으로 모든 조합의 1 ~ 4개 N6700 시리즈 DC 전원 모듈을 수용합니다.

모듈은 별도로 주문해야 합니다. N6702C는 GPIB, LAN, USB, 인터페이스 표준, LXI 컴플라이언스를 제공합니다.

기본 정밀도부터 높은 정밀도까지, 20 – 500 W 범위의 전력에서 30가지 이상의 DC 전력 모듈 중에서 선택할 수 있습니다.

BenchVue 소프트웨어 지원: PC와 계측기를 함께 사용하여 더 많은 작업을 수행할 수 있으며 프로그래밍이 필요하지 않습니다.

PC에서 전원 공급기를 간편하게 제어하여 파라미터를 설정하고 테스트를 자동화할 수 있습니다.

BenchVue Basic 앱을 무료로 다운로드하여 장비를 제어하십시오.

제품사양
모델 N6702C
출력 채널 최대 4채널 (모듈 시스템, 선택 가능)
출력 전압 최대 60 V (모듈에 따라 다름)
출력 전류 최대 10 A (모듈에 따라 다름)
출력 전력 1200 W (모듈에 따라 다름)
전압 및 전류 해상도 전압: 1 mV, 전류: 1 mA
전압 및 전류 정확도 전압: 0.025% +1.8mV / 전류: 0.04% + 1.5mA
동적 전압 응답 빠른 1 ms 동적 응답 시간
모니터링 및 측정 항목 전력(W), 전압(V), 전류(A), 효율 측정기능
디스플레이 컬러 LCD 디스플레이 (디지털 읽기 및 그래픽 표시)
모듈 슬롯 4개 슬롯 – 다양한 전원 공급 모듈로 사용자 정의 가능
프로그래밍 기능 전압, 전류, 전력, 전류 제한 등 프로그래밍 지원
통신 인터페이스 USB, LAN, GPIB
전원 공급 유형 100 VAC – 240 VAC
크기 (W x H x D) 44.45 mm x 432.5 mm x 611.9 mm (1U 높이)
무게 14.09 kg



모듈 시리즈 모델명 전압 (V) 전류 (A) 출력 (W) 비고
N6730 시리즈 N6730 – – 50 W 일반적인 50W DC 파워 모듈
N6731B 5 V 10:00 AM 50 W
N6732B 8 V 6.25 A 50 W
N6733B 20 V 2.5 A 50 W
N6734B 35 V 1.5 A 50 W
N6735B 60 V 0.8 A 50 W
N6736B 100 V 0.5 A 50 W
N6740 시리즈 N6741B 5 V 20 A 100 W
N6742B 8 V 12.5 A 100 W
N6743B 20 V 5:00 AM 100 W
N6744B 35 V 3:00 AM 100 W
N6745B 60 V 1.6 A 100 W
N6746B 100 V 1:00 AM 100 W
N6750 시리즈 N6751A 50 V 5:00 AM 50 W 고성능 자동 범위 모듈
N6752A 50 V 10:00 AM 100 W
N6753A 20 V 50 A 300 W 2슬롯 차지
N6754A 60 V 20 A 300 W 2슬롯 차지
N6755A 20 V 50 A 500 W 2슬롯 차지
N6756A 60 V 17 A 500 W 2슬롯 차지
N6760 시리즈 N6761A 50 V 1.5 A 50 W 정밀 DC 파워 모듈
N6762A 50 V 3:00 AM 100 W
N6763A 20 V 50 A 300 W 2슬롯 차지
N6764A 60 V 20 A 300 W 2슬롯 차지
N6765A 20 V 50 A 500 W 2슬롯 차지
N6766A 60 V 17 A 500 W 2슬롯 차지
모듈 시리즈 모델명 전압 (V) 전류 (A) 출력 (W) 비고
N6770 시리즈 N6773A 20 V 15 A 300 W
N6774A 35 V 8.5 A 300 W
N6775A 60 V 5:00 AM 300 W
N6776A 100 V 3:00 AM 300 W
N6777A 150 V 2:00 AM 300 W
N6780 시리즈 (~80 W) N6781A 20 V ±3 A 20 W 소스/측정 유닛
N6782A 20 V ±3 A 20 W 소스/측정 유닛
N6784A ±20 V ±3 A 20 W 소스/측정 유닛
N6783A-BAT 8 V 3:00 AM 24 W 배터리 충전/방전 모듈
N6783A-MFG 6 V 3:00 AM 18 W 모바일 통신 모듈
N6785A 20 V ±8 A 80 W 소스/측정 유닛
N6786A 20 V ±8 A 80 W 소스/측정 유닛
N6790 시리즈
(DC 전자 부하 모듈)		 N6791A 60 V 20 A 100 W DC 전자 부하 모듈
N6792A 60 V 40 A 200 W DC 전자 부하 모듈
