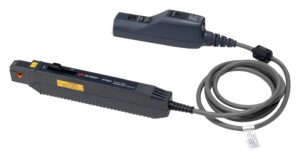

N7026A AC/DC 고감도 클램프온 전류 프로브, 150 MHz

N7026A AC/DC 고감도 클램프온 전류 프로브, 150 MHz

  • 대역폭 : 150MHz
  • 최대 전류 : 40A-Pk, 30A-RMS
  • 감쇠 전환1 : 1V/A (1:1)
  • 감쇠 전환2 : 0.2 V/A (5:1)
  • 수직 스케일 : 1mA/div
  • 본체 연결방식 : AutoProbe1
  • 파워소스 : 오실로스코프 본체
카타로그
매뉴얼
견적요청
주요특징
  • 넓은 대역폭: DC~150MHz
  • 고감도: 최저 1mA/div
  • 높은 신호 대 노이즈 비율의 낮은 전류 측정 기능
  • 외부 AC 어댑터 포함: 40Apeak 비연속, 30ADC, 30Arms 연속
  • 외부 AC 어댑터 미포함: 15Apeak 비연속, 5ADC, 5Arms 연속
  • 간편한 액세스를 위한 프로브의 소자(자기 소거) 및 오프셋 교정 버튼
  • 높은 임피던스 AutoProbe 인터페이스와 호환

키사이트 N7026A는 InfiniiVision 및 Infiniium 오실로스코프를 위한 150MHz 대역폭, 액티브 전류 프로브입니다. 이 프로브는 넓고 평탄한 대역폭(DC~150MHz), 낮은 노이즈(<250µArms), 그리고 넓은 입력 범위(최대 연속 30Arms 또는 비연속 40Apeak)를 제공합니다. 낮은 레벨 신호에 대해 훨씬 정확한 보기를 제공하며 최저 1mA/div를 측정할 수 있습니다.

클램프 고정 전류 프로브를 이용한 정확한 측정을 위해 오프셋 에러를 자기 소거하고 제거하는 것은 매우 중요합니다. 프로브에 있는 자기 소거 및 교정 버튼은 잔류 자성과 원치 않는 DC 오프셋을 빠르고 쉽게 제거할 수 있습니다. 이 프로브는 InfiniiVision 및 Infiniium AutoProbe 인터페이스를 통해 직접 구동하거나(최대 15Apeak 측정) 외부 AC 어댑터를 통해 구동할 수 있습니다(최대 40Apeak 측정).

N7026A는 스위칭 전원 공급기, 인버터 및 유도성 부하를 구동하는 전류 앰프의 높은 주파수 디지털 회로, IC, 모터 컨트롤러에서 확인할 수 있는 transient 전류 신호를 캡처하는 데 이상적입니다.

  • 넓은 대역폭: DC~150MHz
  • 고감도: 최저 1mA/div
  • 높은 신호 대 노이즈 비율의 낮은 전류 측정 기능
  • 외부 AC 어댑터 포함: 40Apeak 비연속, 30ADC, 30Arms 연속
  • 외부 AC 어댑터 미포함: 15Apeak 비연속, 5ADC, 5Arms 연속
  • 간편한 액세스를 위한 프로브의 소자(자기 소거) 및 오프셋 교정 버튼
  • 높은 임피던스 AutoProbe 인터페이스와 호환
액세서리
AC/DC Hall-Effect (Clamp-On) Current Probes
Model Bandwidth Max Current Conversion Factor (Attenuation) Min Scope Vertical Scale Probe-to-Scope Interface Power Source
N7026A 150 MHz 40 A-Pk1, 30 A-RMS1 1 V/A (1:1), 0.2 V/A (5:1)2 1 mA/div AutoProbe1 Oscilloscope
N2893A 100 MHz 30 A-Pk3, 24 A-RMS3 0.1 V/A (10:1) 10 mA/div AutoProbe1 Oscilloscope
N2783B 100 MHz 50 A-Pk, 30 A-RMS 0.1 V/A (10:1) 10 mA/div BNC N2779A
1147B 50 MHz 30 A-Pk3, 24 A-RMS3 0.1 V/A (10:1) 10 mA/div AutoProbe1 Oscilloscope
N2782B 50 MHz 50 A-Pk, 30 A-RMS 0.1 V/A (10:1) 10 mA/div BNC N2779A
N2781B 10 MHz 300 A-Pk, 150 A-RMS 0.01 V/A (100:1) 100 mA/div BNC N2779A
N2780B 2 MHz 700 A-Pk, 500 A-RMS 0.01 V/A (100:1) 100 mA/div BNC N2779A
1146B 100 kHz 100 A-Pk, 100 A-RMS 0.1 V/A (10:1), 0.01 V/A (100:1)4 10 mA/div BNC 9 V Battery
