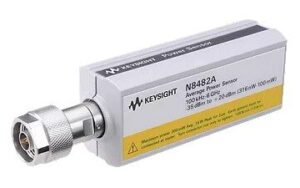

N8480 Series 열전쌍 파워 센서

N8480 Series 열전쌍 파워 센서

  • 주파수 범위 : 100 kHz ~ 70 GHz
  • 파워 레인지 : -35 dBm ~ +44 dBm
  • 선형성 : ±0.52%
  • 교정 계수 불확도 : 0.72% ~ 7.28%
  • SWR (최대): 1.06 ~ 1.57
카타로그
매뉴얼
견적요청

주파수 범위

100 kHz ~ 70 GHz

파워 레인지

-35 dBm ~ +44 dBm

선형성

±0.52%

SWR(최대)

1.06 ~ 1.57

교정 계수 불확도

0.72% ~ 7.28%

주요특징

N8480 Series 열전쌍 파워 센서

  • N8480 시리즈는 써모커플 기술을 사용하여 높은 정확도와 안정성을 제공하는 파워 센서입니다.
  • 최대 55 dBm의 넓은 동적 범위를 단일 센서로 커버합니다.
  • 주파수 범위는 100 kHz부터 최대 70 GHz까지 지원합니다.
  • 센서 EEPROM에 교정 계수(CF), 선형성, 온도 보정 데이터가 저장되어 자동으로 다운로드됩니다.
  • 기존 키사이트 파워 미터(P-시리즈, EPM-P, EPM 시리즈)와 펌웨어 업그레이드를 통해 호환됩니다.
  • 낮은 SWR 값으로 미스매치 불확도를 최소화하여 측정 정확도를 높입니다.
  • 옵션 CFT를 통해 기존 8480 시리즈 센서와 SCPI 코드 호환성을 제공합니다.
  • 이중 범위(Dual-range) 설계를 통해 변동하는 신호에 대한 감도를 향상시킵니다.
  • 계측학 및 교정 실험실 환경에 적합한 신뢰성 높은 솔루션입니다.
제품사양

N8480 Series 열전쌍 파워 센서

Keysight N8480 Series Specifications

Frequency and Dynamic Power Range

Sensor Option Sensor Model Frequency Range Dynamic Power Range
Standard N8481A 10 MHz to 18 GHz -35 to +20 dBm
N8482A 100 kHz to 6 GHz -35 to +20 dBm
N8485A 10 MHz to 26.5 GHz -35 to +20 dBm
N8485A – Option 033 10 MHz to 33 GHz -35 to +20 dBm
N8487A 50 MHz to 50 GHz -35 to +20 dBm
N8488A 10 MHz to 67 GHz 67 GHz to 70 GHz -35 to +20 dBm
N8486AR 26.5 to 40 GHz -35 to +20 dBm
N8486AQ 33 to 50 GHz -35 to +20 dBm
N8481B 10 MHz to 18 GHz -5 to +44 dBm
N8482B 100 kHz to 6 GHz -5 to +44 dBm
N8481H 10 MHz to 18 GHz -15 to +35 dBm
N8482H 100 kHz to 6 GHz -15 to +35 dBm
Option CFT N8481A 10 MHz to 18 GHz -30 to +20 dBm
N8482A 100 kHz to 6 GHz -30 to +20 dBm
N8485A 10 MHz to 26.5 GHz -30 to +20 dBm
N8485A – Option 033 10 MHz to 33 GHz -30 to +20 dBm
N8487A 50 MHz to 50 GHz -30 to +20 dBm
N8486AR 26.5 to 40 GHz -30 to +20 dBm
N8486AQ 33 to 50 GHz -30 to +20 dBm
N8481B 10 MHz to 18 GHz 0 to +44 dBm
N8482B 100 kHz to 6 GHz 0 to +44 dBm
N8481H 10 MHz to 18 GHz -10 to +35 dBm
N8482H 100 kHz to 6 GHz -10 to +35 dBm

Damage Level

Sensor Model Damage Level (Average Power) Damage Level (Peak Power)
N8481A/82A/85A/87A/88A/86AR/86AQ +25 dBm 15 W / 2 us
N8481B/82B +49 dBm 500 W / 1 us
N8481H/82H +40 dBm 100 W / 1 us

Maximum SWR (0 to 55 deg C)

Sensor Model Frequency Band Max SWR
N8481A 10 to 30 MHz 1.57
> 30 to 50 MHz 1.16
> 50 MHz to 2 GHz 1.11
> 2 to 12.4 GHz 1.16
> 12.4 to 18 GHz 1.25
N8482A 100 to 300 kHz 1.57
> 300 kHz to 1 MHz 1.17
> 1 MHz to 2 GHz 1.06
> 2 to 6 GHz 1.08
N8485A 10 to 50 MHz 1.53
> 50 to 100 MHz 1.11
> 100 MHz to 2 GHz 1.07
> 2 to 12.4 GHz 1.14
> 12.4 to 18 GHz 1.20
> 18 to 26.5 GHz 1.28
> 26.5 to 33 GHz (Opt 033) 1.36
N8487A 50 to 100 MHz 1.10
> 100 MHz to 2 GHz 1.07
> 2 to 12.4 GHz 1.10
> 12.4 to 18 GHz 1.16
> 18 to 26.5 GHz 1.22
> 26.5 to 40 GHz 1.30
> 40 to 50 GHz 1.33
N8488A 10 to 100 MHz 1.08
> 100 MHz to 2.4 GHz 1.08
> 2.4 to 12.4 GHz 1.10
> 12.4 to 18 GHz 1.14
> 18 to 26.5 GHz 1.23
> 26.5 to 40 GHz 1.31
> 40 to 67 GHz 1.47
> 67 to 70 GHz 1.50
N8486AR 26.5 to 40 GHz 1.40
N8486AQ 33 to 50 GHz 1.50
N8481B 10 MHz to 2 GHz 1.10
> 2 to 12.4 GHz 1.18
> 12.4 to 18 GHz 1.28
N8482B 100 kHz to 2 GHz 1.10
> 2 to 6 GHz 1.18
N8481H 10 MHz to 8 GHz 1.16
> 8 to 12.4 GHz 1.22
> 12.4 to 18 GHz 1.41
N8482H 100 kHz to 6 GHz 1.14

Power Linearity (0 to 55 deg C)

Sensor Model Power Range Linearity
N8481A/82A/85A/87A/88A/86AR/86AQ -1 to +15 dBm +/- 0.80%
+15 to +20 dBm +/- 1.90%
N8481B/82B +29 to +39 dBm +/- 0.80%
+39 to +44 dBm +/- 2.75%
N8481H/82H +17 to +30 dBm +/- 1.05%
+30 to +35 dBm +/- 3.93%

Zero Set, Zero Drift, Measurement Noise (at 50 MHz, up to 70% RH)

Sensor Model Range Zero Set Zero Drift Measurement Noise
N8481A/82A/85A/87A/86AR/86AQ (Standard) Upper +/- 63 nW < +/- 7 nW < 114 nW
Lower +/- 25 nW < +/- 3 nW < 80 nW
N8488A (Standard) Upper +/- 63 nW < +/- 7 nW < 114 nW
Lower +/- 25 nW < +/- 3 nW < 80 nW
N8481B/82B (Standard) Upper +/- 63 uW < +/- 7 uW < 114 uW
Lower +/- 25 uW < +/- 3 uW < 80 uW
N8481H/82H (Standard) Upper +/- 6.3 uW < +/- 0.7 uW < 11.4 uW
Lower +/- 2.5 uW < +/- 0.3 uW < 8 uW

General Specifications

Feature Specification
Connector Type N8481A/82A/81B/82B/81H/82H: N-type (male) N8485A: 3.5 mm (male) N8487A: 2.4 mm (male) N8488A: 1.85 mm (male) N8486AR: Waveguide flange UG-599/U N8486AQ: Waveguide flange UG-383/U
Operating Temperature 0 to 55 deg C
Operating Altitude Up to 4600 m (15,000 ft)
Calibration Interval 1 year
Programming Language Standard: SCPI code-compatible to E-Series sensors Option CFT: SCPI code-compatible to 8480 Series sensors
