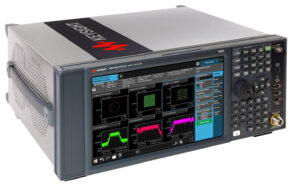

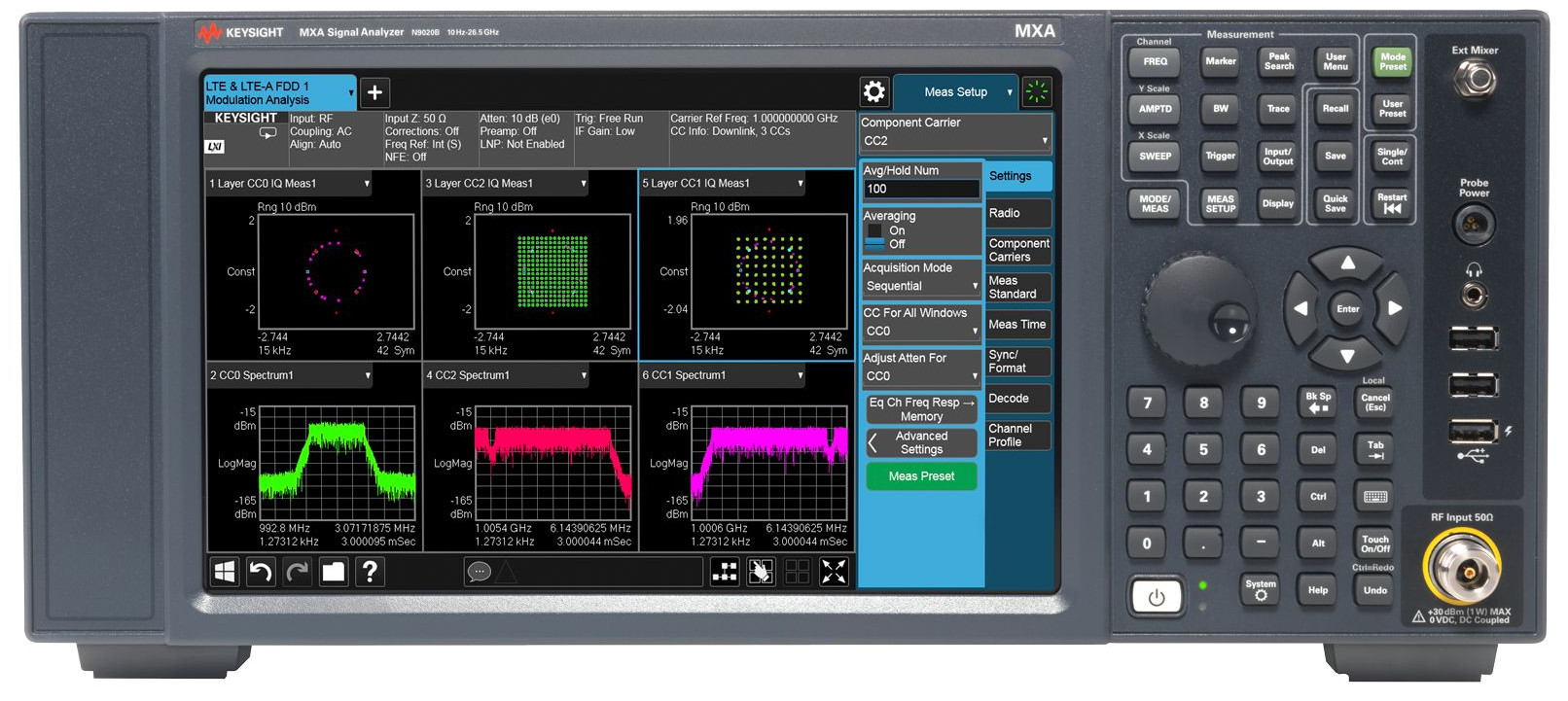

N9020B MXA 신호 분석기, 10 Hz ~ 50 GHz

N9020B MXA 신호 분석기, 10 Hz ~ 50 GHz

  • 주파수 범위 : 50GHz
  • 평균 잡음 레벨 : -172dBm
  • 최대 분석 대역폭 : 160MHz
  • 최대 실시간 대역폭 : 160MHz
  • 위상 잡음 : -114dBc/Hz
카타로그
매뉴얼
견적요청

주파수 범위

50GHz

평균 잡음 레벨

-172dBm

최대 분석 대역폭

160MHz

최대 실시간 대역폭

160MHz

위상 잡음

-114dBc/Hz

주요특징

하이라이트



무선 장치의 변화하는 테스트 요구 사항에 신속하게 적응

무선 장치 테스트용으로 설계된 MXA 신호 분석기는 최신 파라미터 또는 RF 기능 테스트를 통해 거의 모든 무선 장치의 신호를 빠르고 확실하게 특성화할 수 있도록 지원합니다.

직관적인 멀티터치 인터페이스는 최첨단 장치를 사용하는 경우에도 측정 복잡성을 최소화합니다.



  • 최대 160MHz 분석 대역폭을 갖춘 10Hz~50GHz의 넓은 주파수 범위로 더 많은 것을 확인하세요.
  • 하드웨어 가속 전력 측정, 빠른 디스플레이 업데이트, 빠른 마커 피크 검색 및 빠른 스윕을 통해 테스트 시간을 단축합니다.
  • 더 긴 I/Q 샘플을 캡처하여 완전한 신호 특성화를 얻으세요.
  • EVM이 0.3%(–50dB)만큼 낮아 복잡한 신호를 정확하게 분석합니다.
  • PathWave X-Series 측정 애플리케이션을 사용하여 원버튼 측정으로 테스트를 간소화하세요
  • 전 대역 실시간 스펙트럼 분석을 통해 포착하기 어려운 신호나 일시적인 신호를 포착합니다.
제품사양
대역폭 옵션 25MHz / 40MHz / 85MHz / 125MHz / 160MHz
주파수 선택 3.6 / 8.4 / 13.6 / 26.5 / 32 / 44 / 50GHz / Mixer to 1.1THz
최대 분석 대역폭 160MHz
전체 진폭 정확도 ±0.23 dB
위상 노이즈 @1 GHz (10kHz 오프셋) -114 dBc/Hz
TOI @1 GHz (3rd Order Intercept) +20 dBm
DANL @1 GHz -172 dBm
최대 리얼타임 대역폭  160MHz
Real Time Spectrum Analysis Yes
액세서리
옵션 사양
N9020B-503 Frequency range, 10Hz to 3.6GHz
N9020B-508 Frequency range, 10Hz to 8.4GHz
N9020B-513 Frequency range, 10Hz to 13.6GHz
N9020B-526 Frequency range, 10Hz to 26.5GHz
N9020B-532 Frequency range, 10Hz to 32GHz
N9020B-544 Frequency range, 10Hz to 44GHz
N9020B-550 Frequency range, 10Hz to 50GHz
N9020B-B1A Analysis bandwidth, 125MHz
N9020B-B1X Analysis bandwidth, 160MHz
N9020B-B40 Analysis bandwidth, 40MHz
N9020B-B85 Analysis bandwidth, 85MHz
N9020B-P03 Preamplifier, 3.6GHz
N9020B-P08 Preamplifier, 8.4GHz
N9020B-P13 Preamplifier, 13.6GHz
N9020B-P26 Preamplifier, 26.5GHz
N9020B-P32 Preamplifier, 32GHz
N9020B-P44 Preamplifier, 44GHz
N9020B-P50 Preamplifier, 50GHz
