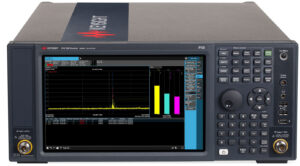

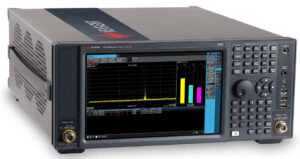

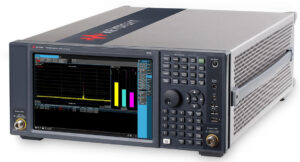

N9030B PXA 신호 분석기, 2 Hz ~ 50 GHz

N9030B PXA 신호 분석기, 2 Hz ~ 50 GHz

  • 주파수 범위 : 50GHz
  • 평균 잡음 레벨 : -166dBm
  • 최대 분석 대역폭 : 510MHz
  • 최대 실시간 대역폭 : 510MHz
  • 위상 잡음 : -136dBc/Hz
카타로그
매뉴얼
견적요청

주파수 범위

50GHz

평균 잡음 레벨

-166dBm

최대 분석 대역폭

510MHz

최대 실시간 대역폭

510MHz

위상 잡음

-136dBc/Hz

주요특징

하이라이트



신호 분석의 벤치마크 성능

PXA 신호 분석기는 항공우주/방위 및 상용 무선 통신 분야의 고성능 연구 개발(R&D) 애플리케이션에 이상적입니다.

PXA는 더 넓은 대역폭에서 신호를 분석하고, 측정 불확실성을 줄이며, 노이즈 플로어 확장(NFE) 기능을 통해 이전에는 감춰졌던 신호를 찾아냅니다.

PXA의 광범위한 측정 애플리케이션과 복조 기능을 통해 복잡한 신호를 분석하거나, 업그레이드 옵션을 통해 실시간 스펙트럼 분석 기능을 추가할 수 있습니다.



  • 최대 510MHz 분석 대역폭을 갖춘 2Hz~50GHz의 넓은 주파수 범위로 더 많은 분석을 수행합니다.
  • 최대 75dB의 스퓨리어스 없는 동적 범위(SFDR)로 큰 신호가 있는 곳에서 작은 신호를 확인합니다.
  • Keysight 스마트 믹서로 주파수를 최대 110GHz까지 확장하세요
  • 최대 255MHz의 갭 없는 스트리밍으로 실제 시나리오를 기록, 분석 및 시뮬레이션합니다.
  • 선택적 실시간 스펙트럼 분석 기능으로 일시적 또는 간헐적 신호를 캡처합니다.
  • 이동식 솔리드 스테이트 드라이브 및 기타 옵션 기능으로 엄격한 데이터 보안 요구 사항을 충족합니다.
제품사양
대역폭 옵션 25MHz / 40MHz / 85MHz / 125MHz / 160MHz / 255MHz / 510MHz
주파수  선택 3.6 / 8.4 / 13.6 / 26.5 / 44 / 50GHz / Mixer to 1.1THz
최대 분석 대역폭 510MHz
전체 진폭 정확도 ±0.19 dB
위상 노이즈 @1 GHz (10kHz 오프셋) -136 dBc/Hz
TOI @1 GHz (3rd Order Intercept) +22 dBm
DANL @1 GHz -166 dBm
최대 리얼타임 대역폭  510MHz
Real Time Spectrum Analysis Yes
액세서리
옵션 사양
N9030B-503 Frequency range, 10Hz to 3.6GHz
N9030B-508 Frequency range, 10Hz to 8.4GHz
N9030B-513 Frequency range, 10Hz to 13.6GHz
N9030B-526 Frequency range, 10Hz to 26.5GHz
N9020B-544 Frequency range, 10Hz to 44GHz
N9020B-550 Frequency range, 10Hz to 50GHz
N9030B-B1X Analysis bandwidth, 160MHz
N9030B-B25 Analysis bandwidth, 25MHz (standard)
N9030B-B2X Analysis bandwidth, 255MHz
N9030B-B40 Analysis bandwidth, 40MHz
N9030B-B5X Analysis bandwidth, 510MHz
N9030B-B85 Analysis bandwidth, 85MHz
N9030B-P03 Preamplifier, 3.6GHz
N9030B-P08 Preamplifier, 8.4GHz
N9030B-P13 Preamplifier, 13.6GHz
N9030B-P26 Preamplifier, 26.5GHz
N9030B-P44 Preamplifier, 44GHz
N9030B-P50 Preamplifier, 50GHz
