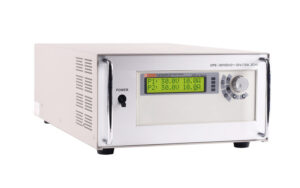

OPE-DI Series

OPE-DI Series

  • 최대 전압 : 300V
  • 최대 전류 : 100A
  • 최대 전력 : 3kW
  • 분해능 : ≤ 7.5mV / ≤ 4mA
  • 리플 노이즈 : ≤ 2mVp-p, ≤ 3mArms
카타로그
매뉴얼
견적요청

Max Volt

300V

Max Current

100A

Max Power

3kW

Resolution

≤ 7.5mV / ≤ 4mA

Ripple and Noise

≤ 2mVp-p, ≤ 3mArms

주요특징

OPE-DI Series

OPE-DI Series-DCPowerSupply
1 LCD (전압 전류 및 Message Display 모듈) 10 P2채널의 Constant Current 모드 지시 램프
2 전압/전류/수치적 변경 엔코더 스위치 11 P1,P2채널 Tracking 모드 지시 램프
3 I/O 또는 LOCAL Key 12 Remote Interface 모드 지시 램프
4 출력전압&전류 ON/OFF 13 가변채널 P1의 + 출력단자
5 전압/전류 선택 또는 Limit Display Key 14 가변채널 P1의 – 출력단자
6 OUTPUT SELECT 또는 Tracking Key 15 가변채널 P2의 + 출력단자
7 전압/전류 Cursor 또는 메뉴변경 Key 16 가변채널 P2의 – 출력단자
8 전압/전류 Cursor 또는 메뉴변경 Key 17 메인 전원 ON/OFF 스위치
9 P1채널의 Constant Current 모드 지시 램프
  • 3-Digit 디스플레이 해상도
  • 16X2 Big-Char Type LCD 디스플레이 장착
  • CC/CV 모드
  • 출력 ON/OFF 기능 제공
  • Memory Store & Recall 기능 제공(5개 저장 가능)
  • RS-232C 통신 기본장착(RS-485 통신 옵션)
제품사양

OPE-DI Series

제품라인업 및 사양



*표시된 제품은 CE인증된 모델입니다.

Current
Voltage

1A

2A

3A

4A

5A

10A

20A

9V

–

–

–

–

–

OPE-910DI

OPE-920DI

18V

–

–

–

–

–

OPE-1810DI*

–

30V

–

–

–

–

–

OPE-3010DI

–

50V

–

–

–

–

OPE-505DI

–

–

80V

–

–

OPE-803DI

–

–

–

–

100V

–

OPE-1002DI

OPE-1003DI

–

 – –

–

150V

OPE-1501DI

OPE-1502DI

–

–

–

 – –

200V

OPE-2001DI

–

–

–

–

 –

–

250V

OPE-2501DI

 – –

–

 – –

–

300V

OPE-3001DI

–

 – – – –

–
Current
Voltage

30A

50A

80A

100A

9V

OPE-930DI

–

–

–
Model
Parameter		 OPE-3010DI OPE-3050DI OPE-30100DI
Output rating 0~30V, 0~10A
2CH		 0~30V, 0~50A
2CH		 0~30V, 0~100A
2CH
 Resolution
Programming/Readback ≤ 7.5mV / ≤ 4mA ≤ 7.5mV / ≤ 15mA ≤ 7.5mV / ≤ 25mA
Display Meter 100mV / 100mA 100mV / 100mA 100mV / 1A
 Programming Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage 0.2% + 200mV 0.2% + 200mV 0.2% + 200mV
Current 0.2% + 50mA 0.2% + 250mA 0.2% + 500mA
 Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage 0.2% + 200mV 0.2% + 200mV 0.2% + 200mV
Current 0.2% + 50mA 0.2% + 250mA 0.2% + 500mA
Ripple & Noise ≤ 2mVp-p, ≤ 3mArms ≤ 3mVp-p, ≤ 10mArms ≤ 10mVp-p, ≤ 10mArms
Load Regulation 0.01%+4mV, 0.01%+1mA 0.01%+8mV, 0.01%+5mA 0.01%+30mV, 0.01%+10mA
Line Regulation 0.01%+4mV, 0.01%+1mA 0.01%+8mV, 0.01%+5mA 0.01%+30mV, 0.01%+10mA
Command Processing Time ＜20ms ＜20ms ＜20ms
 Voltage Programming Speed(No load)

Rising time

≤ 120㎳

≤ 120㎳

≤ 120㎳

Falling time

≤3.6s

≤3.6s

≤3.6s

Dimension(WxHxD/mm)

300x150x465

426x356x650(8U)

426x844x550 Rack Mount

Transient Response time

Less than 50㎲ for output to recover to within 15mV following a change in output current from full load to half load or vice versa

Common details

RS-232C Standard

  • 옵션

    • OVP, OCP(원격통신제어 전용)
    • 출력 ON/OFF 신호 제어
    • 랙 마운트 지원(브래킷 및 선반)

  • 액세서리

    • AC 파워 코드(Type F)
    • 메뉴얼(QR 코드)
    • 데모 소프트웨어 프로그램(QR 코드)
    • Banana to Allogator DC 출력 케이블(+.-)
