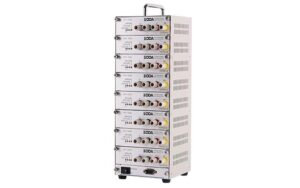

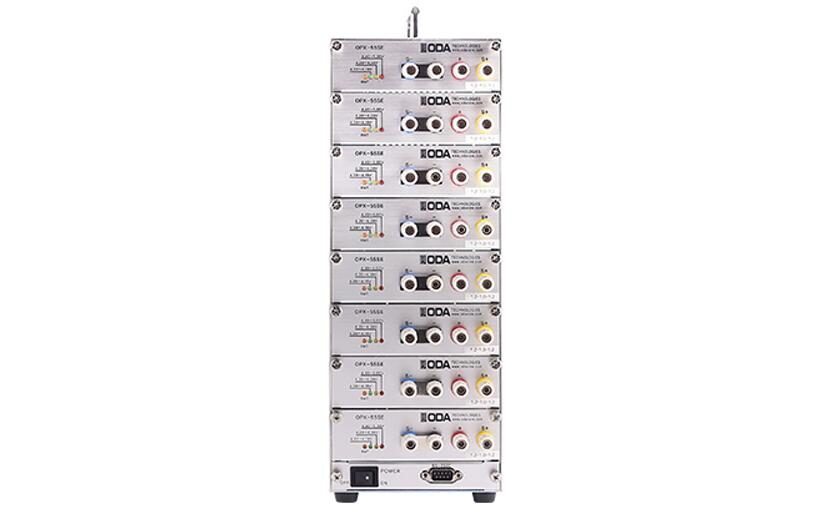

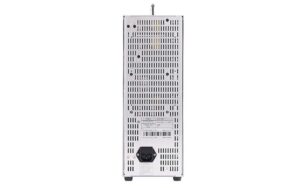

OPX-55SE

OPX-55SE

  • 최대 전압 : 5V
  • 최대 전류 : 5A
  • 최대 전력 : 200W
  • 분해능 : 10mV/10mA
  • 리플 노이즈 : 10mVrms
카타로그
매뉴얼
견적요청

Max Volt

5V

Max Current

5A

Max Power

200W

Resolution

10mV/10mA

Ripple and Noise

10mVrms

주요특징

OPX-55SE

OPX-55SE-DCPowerSupply
  • 8개 채널, 1~5V / 고정 5A, 각 10mV/10mA 분해능
  • 모듈형 방식으로 채널별 개별 교체 또는 수리 가능
  • 낮은 Ripple & noise(10mVrms)
  • 프로그래밍 정확도(1%+30mV)
  • 리드백 정확도(1%+30mV / 1%+20mA)
  • 원격 전압 감지(전압 강하 보상)
  • Protection(OVP, OCP), UVL
  • 통신 상태 확인을 위한 RMT LED 조명
  • 원격 인터페이스(RS-232C)
  • 최대 10개의 오류 메시지를 저장하고 확인 가능
  • 교정 기능 제공(메뉴얼 및 PC 기반)
  • 치수 : 130mm(W) x 345mm(H) x 130mm(D)
  • 부속품 : 사용설명서(QR코드), Window 응용 데모 프로그램
    (QR 코드), AC 입력 코드 1개(1.5미터), 퓨즈 1개(AC 입력 입구 내장),
    출력 – 감지 연결 단락바

  • 옵션

    • 출력 케이블 1pc
    • V-Sens 케이블 1pc
    • 8채널 RS232C-GPIB 변환기

  • 액세서리

    • 사용설명서 1개
    • Window 애플리케이션 데모 프로그램(CD)
    • AC 입력 코드 1pc(1.5미터)
    • 퓨즈 1개(AC 입력 입구 내장)
    • 출력 – 감지 연결 단락바
제품사양
구분 항목 사양
Output rating (@0℃ ~ 40℃) Voltage 1V ~ 5V variable
Current 5A Fixed
Output Watt 200W
Programming Accuracy (@25℃ ±5℃) Voltage ±(1% of output + 30mV)
Current Programming mode not supported
Readback Accuracy (@25℃ ±5℃) Voltage ±(1% of output + 30mV)
Current ±(1% of output + 20mA)
Ripple & Noise (20Hz~20MHz) Voltage ≤ 10mVrms
Load Regulation (with V-sensing) Voltage < 100mV
Line Regulation (with V-sensing) Voltage < 100mV
Resolution Programming Voltage 30mV
Readback Voltage 6mV
Readback Current 6mA
Display Meter Voltage 10mV
Display Meter Current 10mA
Temperature Coefficient (after 30min warm-up) Voltage ±(0.2% + 20mV)
Current ±(0.2% + 30mA)
Stability (after 1h warm-up) Voltage ±(0.2% + 20mV)
Current ±(0.2% + 30mA)
Transient Response Time < 100µs (full load ↔ half load, within 15mV recovery)
Voltage Programming Speed (10%~90% or 90%~10%) No load Rising ≤ 100ms
No load Falling ≤ 500ms
Half load Rising ≤ 100ms
Half load Falling ≤ 100ms
OVP/OCP Accuracy OVP ±(5% + 0.5V)
OCP ±(5% + 0.5A)
Activation Time < 80ms (max output rating)
Output Voltage Overshoot/Undershoot Power Switch ON/OFF No overshoot/undershoot ≤ -0.8V
Voltage Output Setting No overshoot/undershoot
Remote Interface RS232C (38400bps fixed), RS485
Programming Language SCPI
Command Processing Time (RS232C@38400bps) Apply/Setting 28ms
Query 32ms
Measurement 32ms
Others < 35ms
Remote Sensing Capability Voltage Drop Up to 1V per lead
Max Output Voltage 5.5V
Operation Temperature 0℃ ~ 40℃ (derates linearly to 50% at 55℃)
Cooling Natural air-cooled
Output Terminal Isolation ±30V (±60Vdc with shorting conductor)
AC Input Ratings 99Vac ~ 242Vac, 50~60Hz, Free-voltage
Calibration Interval Precision 6 months
Recommended 1 year
Dimensions Special order (See Attachment)
Maximum Input Power (full load) ≤ 300W
Weight Net 9kg
Gross 10kg
