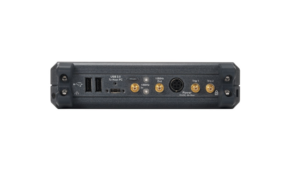

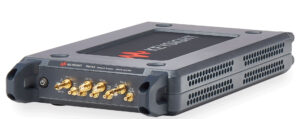

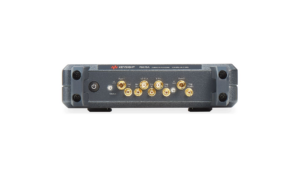

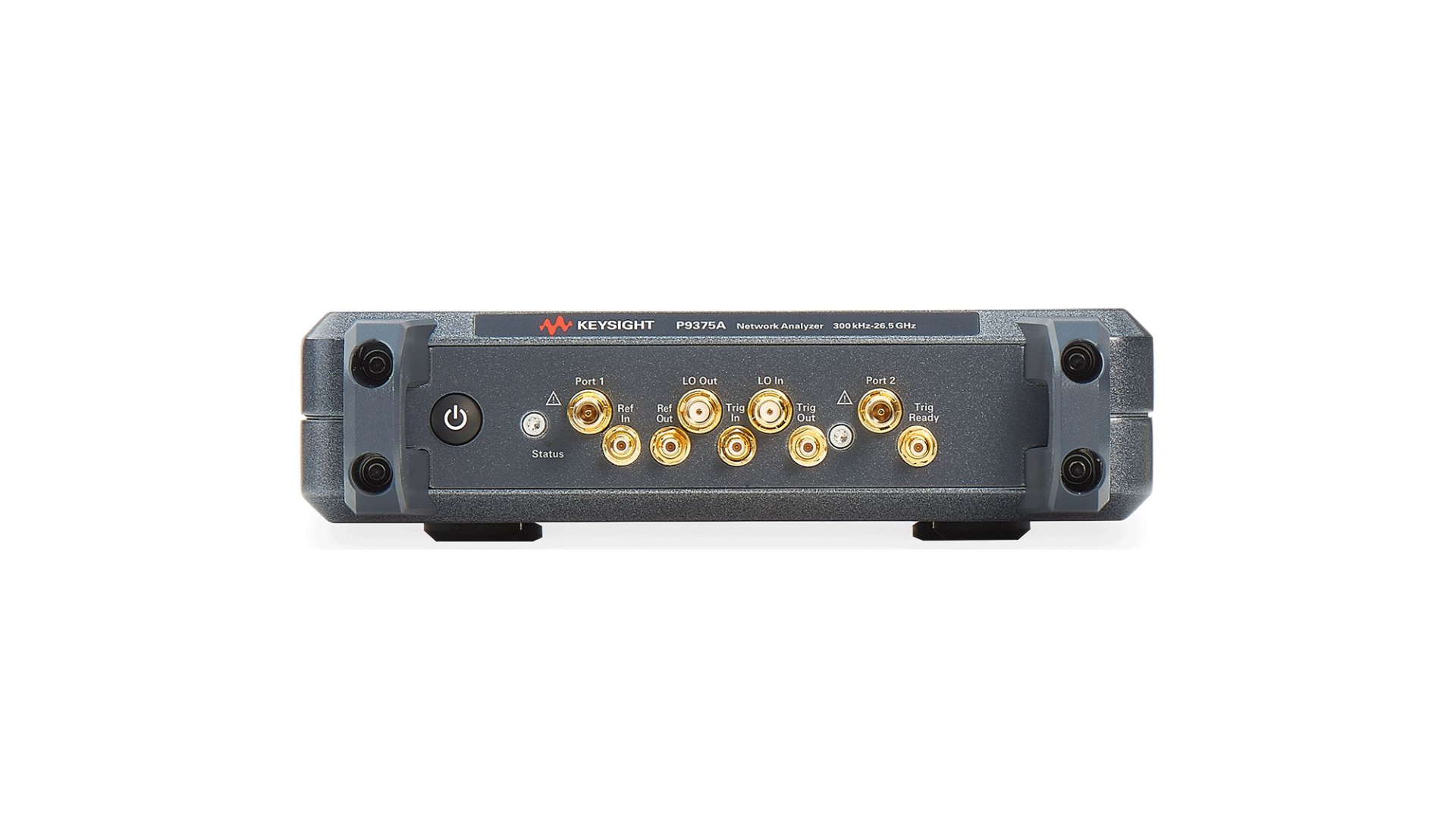

P937XA Streamline USB 벡터 네트워크 분석기

P937XA Streamline USB 벡터 네트워크 분석기

최대 주파수 : 26.5GHz
내장형 포트 수 : 2-ports (최대 4-ports)
출력 전력 : 7dBm
다이나믹 레인지 : 115 dB
트레이스 노이즈 : 0.003dB rms

주요특징

300kHz~26.5GHz의 주파수 범위 선택
테스트 위치 간에 소형 VNA를 쉽게 공유
장비를 계단식으로 연결하여 테스트 포트 수 확장

키사이트의 고성능 VNA와 동일한 그래픽 사용자 인터페이스로 측정
모든 키사이트 전자 교정(ECal) 모듈이 지원되므로 빠른 교정이 가능합니다

제품사양

항목	사양
모델명	P9370A / P9371A / P9372A / P9373A / P9374A / P9375A
주파수 범위	300 kHz ~ 4.5 / 6.5 / 9 / 14 / 20 / 26.5 GHz (모델에 따라 다름)
포트 수	2포트, 4포트(S97551B 사용 시)
임피던스	50 Ω (nominal)
커넥터 타입	3.5 mm female
제어 방식	외부 PC 기반 USB 연결 (USB 3.0)
주파수 분해능	최대 1 Hz (300 kHz ~ 2.5 GHz 기준)
주파수 정확도	±1 ppm (typ.), 안정도 ±1 ppm/°C
다이나믹 레인지	최대 122 dB (typ., 10 Hz IFBW 기준)
노이즈 플로어	최저 –112 dBm (typ., 10 Hz IFBW 기준)
트레이스 노이즈	≤ 0.003 dB rms (1 kHz IFBW, spec)
출력 전력	최대 +10 dBm (typ.)
출력 전력 범위	–40 dBm ~ +7 dBm (모델별 다름)
파워 정확도	±0.3 ~ ±1.8 dB (주파수 및 전력 수준에 따라 다름)
위상 노이즈	–66 dBc/Hz ~ –100 dBc/Hz (주파수에 따라 다름)
온도 안정도	±0.005 dB/°C 이하 (최대 ±0.02 dB/°C)
측정 속도	최소 14 ms (201포인트, 100 kHz IFBW, 미보정 기준)
다중 포트 지원	최대 4포트까지 확장 가능 (S97551A 사용 시)
크기 / 무게	176(W) × 48(H) × 333(D) mm / 약 1.9 kg
전원	DC 15 V, 최대 42 W / AC 어댑터 120~240 V 입력

모델 및 주파수 범위

모델명	주파수 범위
P9370A	300 kHz ~ 4.5 GHz
P9371A	300 kHz ~ 6.5 GHz
P9372A	300 kHz ~ 9 GHz
P9373A	300 kHz ~ 14 GHz
P9374A	300 kHz ~ 20 GHz
P9375A	300 kHz ~ 26.5 GHz

P937XA / P9370A / P9371A / P9372A / P9373A / P9374A / P9375A 네트워크분석기 네트워크 분석기 VNA Network Analyzer

액세서리

수동 캘리브레이션 키트

모델명	커넥터 타입	임피던스	주파수 범위
85052D	3.5 mm	50 Ω	DC ~ 26.5 GHz

전자식 캘리브레이션 키트

모델명	커넥터 타입	임피던스	주파수 범위
N4691B	3.5 mm	50 Ω	DC ~ 26.5 GHz

테스트 포트 케이블

모델명	커넥터 타입	주파수 범위
85133F	3.5 mm (male-female)	DC ~ 26.5 GHz
85133E	3.5 mm (male-male)	DC ~ 26.5 GHz
N9910X 시리즈	다양한	최대 26.5 GHz
