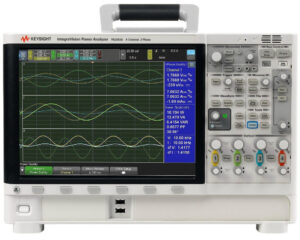

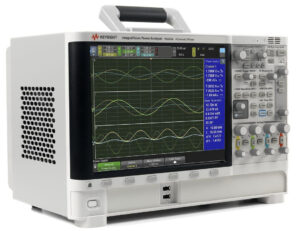

PA2203A IntegraVision 전력 분석기, 4채널, 3상 AC

PA2203A IntegraVision 전력 분석기, 4채널, 3상 AC

  • 기본 정확도 : 0.05%
  • 최고 전력 정확도 : 0.1%
  • 최대 전류 직접입력 : 2A/6A Peak
  • AC 위상 : 3 phase
  • 채널 수 : 4ch
카타로그
매뉴얼
견적요청

기본 정확도

0.05%

최고 전력 정확도

0.1%

최대 전류 직접입력

2A/6A Peak

AC 위상

3 phase

채널 수

4ch

주요특징

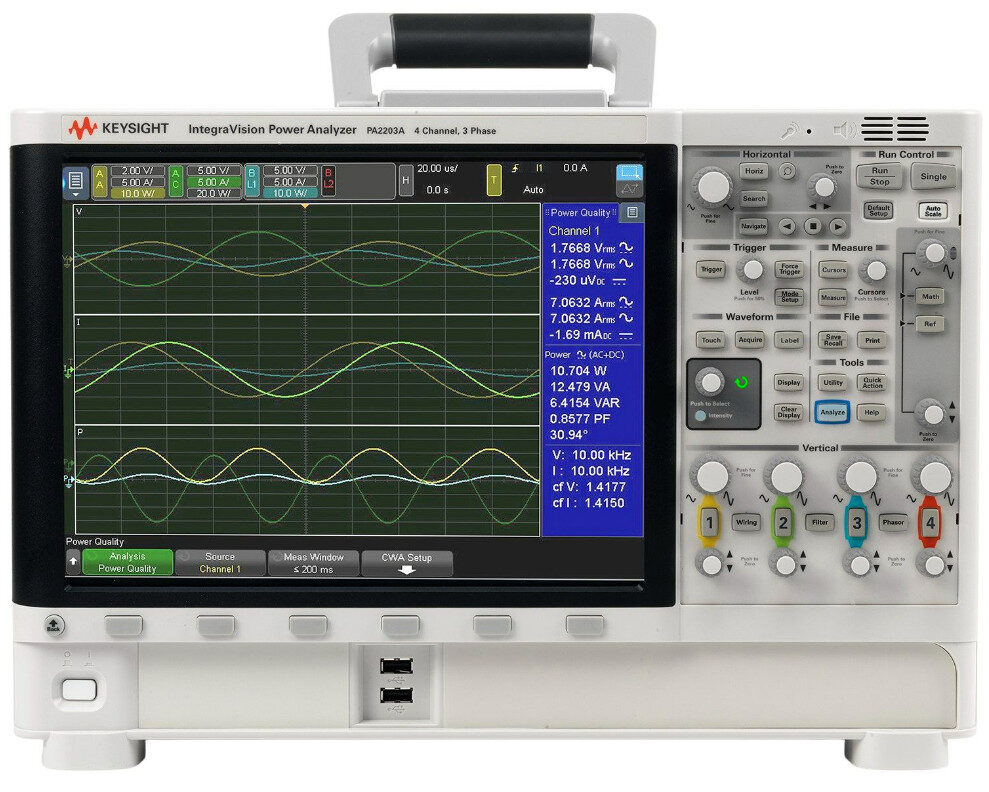

PA2203A IntegraVision 전력 분석기는 전력 파라미터를 측정하고 실시간으로 4채널에서 전압, 전류, 전력 트레이스를 표시합니다.

  • 보다 나은 전력 분석기 정확도.
  • 넓은 범위의 격리된 입력을 사용하여 유연하게 여러 테스트 시나리오 처리.
  • 고속 디지타이저로 트랜션트, 돌입 전류 및 상태 변화 시각화.
  • 시간 및 주파수 도메인에서 전압, 전류, 전력 분석.
  • 12.1” 터치스크린.
제품사양
항목 PA2201A PA2203A
전력 채널 수 2채널 4채널
주요 측정 전압, 전류, 전력, 위상, 고조파 분석, 효율 등 동일
기본 정확도 0.05% (50/60 Hz) 동일
최대 전압 1000 Vrms (2000 Vpeak) 동일
최대 전류 2 Arms (6 Apeak) 또는 50 Arms (100 Apeak) 동일
(직접 입력)
외부 트랜스듀서 입력 최대 10 Vrms (30 Vpeak) 동일
측정 대역폭 전압: 1 MHz 동일
전류: 100 kHz (직접), 1 MHz (외부)
샘플링 속도 최대 5 MSa/s, 16비트 동일
기록 길이 최대 1.5 M포인트/채널 동일
화면 12.1” 멀티터치 디스플레이 동일
크기/무게 426 × 308 × 272.8 mm 426 × 308 × 272.8 mm
11.4 kg 12.3 kg
전원 입력 100–240 V, 50/60 Hz ±10% 동일
100–120 V, 400 Hz 지원
고조파 분석 최대 250차 고조파

(IEC 61000-3-2 Class A/B/C/D 확인)

 동일
트리거/참조 10 MHz Reference In/Trigger In/Out
(SMA, 3.3 V Logic)		 동일
네트워크 LAN, USB 2.0, 웹서버 동일
CAT II 절연 전류/전압/섀시 간 1000 V CAT II 절연 동일
주요 용도 전원 공급기, 인버터, EV/HEV, UPS, 배터리,

태양광 인버터 등

 동일
액세서리
항목 설명 모델/비고
전압 입력 표준 4 mm 바나나 단자 포함
전류 입력 플러그블 터미널 블록 (Phoenix PN: 1967469) 포함
트리거/참조 SMA (3.3 V Logic) 포함
USB 포트 전면 2개, 후면 1개 포함
LAN 포트 10/100/1000 Base-T 포함
디스플레이 12.1” 터치스크린 포함
랙 마운트 키트 랙 설치용 옵션 별도구매
펌웨어 업그레이드 USB 통해 현장 업그레이드 Keysight 웹에서 제공
교정 인증서 표준 (1년) / 선택: ISO 17025 별도구매 가능
