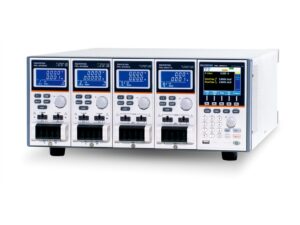

PEL-2000A 시리즈 DC 전자로드

PEL-2000A 시리즈 DC 전자로드

  • 채널 : 1/2CH
  • 전압 : 80/500V
  • 전류 : 10/20/40/70A
  • 전력 : 33 ~ 350W
  • 인터페이스 : RS-232C/USB, GPIB(옵션)
카타로그
매뉴얼
견적요청

채널

1/2CH

전압

80/500V

전류

10/20/40/70A

전력

33 ~ 350W

인터페이스

RS-232C/USB, GPIB(옵션)

주요특징

1. 고속 부하 시뮬레이션 요구를 모두 충족:

•​ 다양한 기능과 보호 기능 제공

2. 모듈식 구조:

•​ 유연한 구성 가능

3. 다중 독립적 부하 입력:

   •​ 최대 8채널까지 지원

4. 병렬 연결로 부하 용량 확장:

•​ 높은 전원 공급 출력 테스트 가능

5. 순서 기능:

•​ 효율적 부하 시뮬레이션 지원

6. 다양한 보호 기능 포함:

• OCP, OVP, OPP, RVP, UVP 등

7. 외부 제어/모니터링 인터페이스:

•​ USB, RS-232, GPIB 등 다양한 인터페이스 제공

8. 프로그램 모드:

•​ 12개 프로그램 및 10개 패널 설정 메모리 포함

9. 다중 메인프레임 병렬 연결:

•​ 고전력 응용에 대한 확장 가능

10. 동적 테스트를 위한 병렬 다이나믹 기능:

•​ 빠른 응답 시간으로 동적 테스트 수행 가능

11. Go/NoGo 기능:

•​ 테스트 결과 실시간 모니터링 가능

12. LabView 드라이버 및 데이터 로깅 PC 소프트웨어 지원:

•​ 다양한 환경에서 테스트 자동화 가능

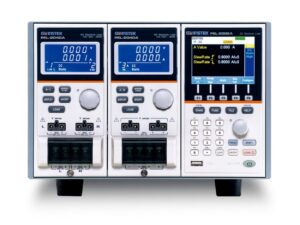

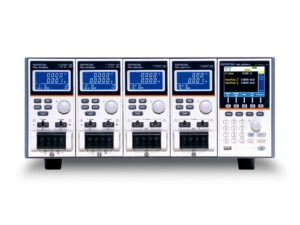

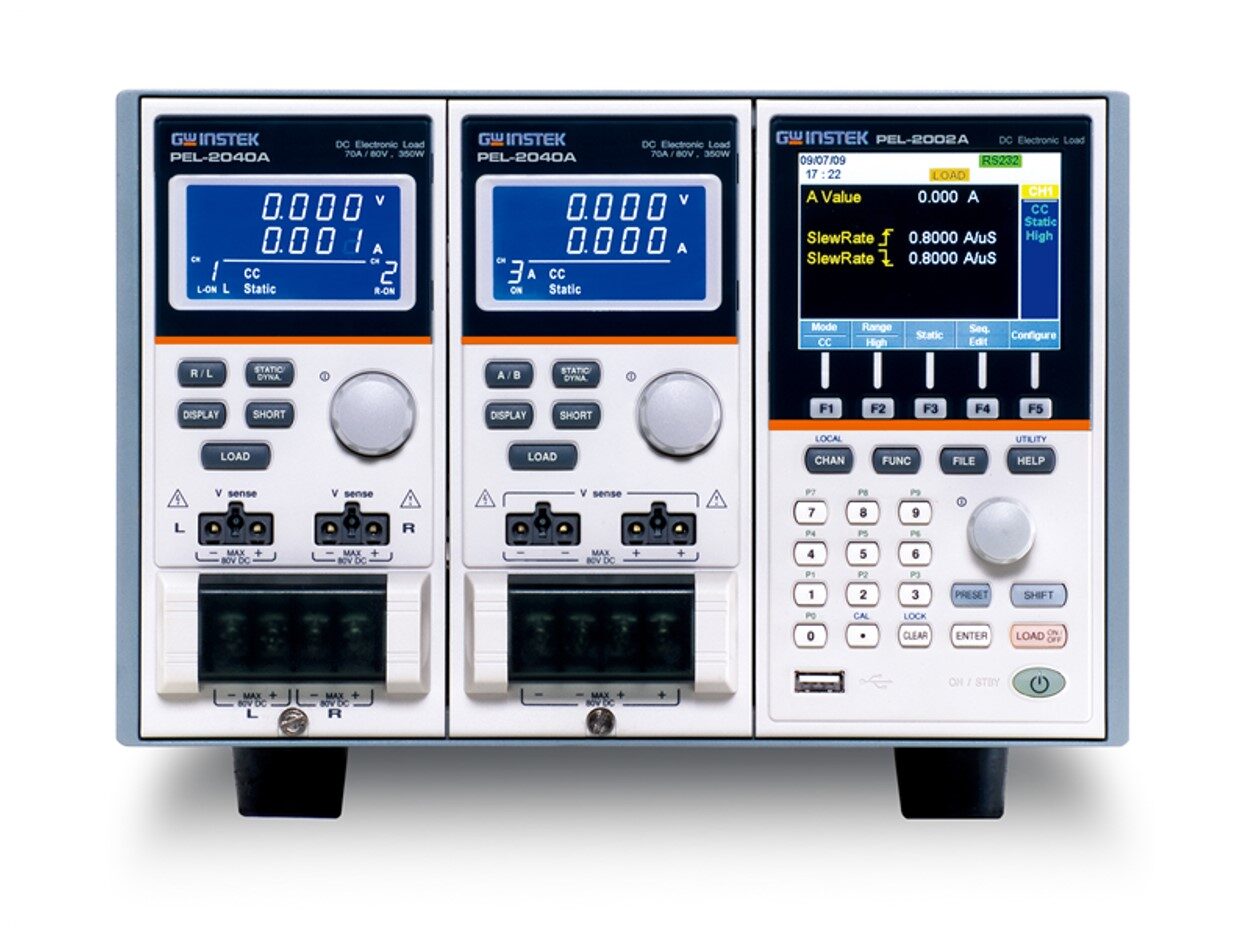

13. PEL-2004A 및 PEL-2002A 메인프레임:

•​ 다양한 부하 모듈과 함께 사용 가능

14. 최대 1.4kVA의 전력 흡수:

•​ 다양한 전력 요구 사항을 충족하는 능력을 제공함.

제품사양
제품 사양
  PEL-2020A PEL-2030A
채널 L/R L/R L R
범위 L H – L H
전력 100W 100W 30W 250W 250W
전류 0~2A 0~20A 0~5A 0~4A 0~40A
전압 1~80V 1~80V 1~80V 1~80V 1~80V
최소 동작 전압(DC) 0.4V @ 2A 0.8V @ 20A 0.8V @ 5A 0.4V @ 4A 0.8V @ 40A
0.2V @ 1A 0.4V @10A 0.4V @ 2.5A 0.2V @ 2A 0.4V @20A
Static(정적) 모드
CC(정전력) 모드
설정 범위 0~2.04A 0~20.5A 0~5.1A 0~4.08A 0~40.8A
분해능  0.1mA 1mA 0.125mA 0.1mA 1mA
정확도 ±(0.1%set+0.1%F.S) ±(0.1%set+0.2%F.S) ±(0.1%set+0.1%F.S) ±(0.1%set+0.1%F.S) ±(0.1%set+0.2%F.S)
CR(정저항) 모드
설정 범위 0.075Ω~300Ω(100W/16V) 0.3Ω~1.2kΩ(30W/16V) 0.0375Ω~150Ω(250W/16V)
3.75Ω~15KΩ(100W/80V) 15Ω~60KΩ(30W/80V) 1.875Ω~7.5KΩ(250W/80V)
분해능  0.333mS(100W/16V) 83.333uS(30W/16V) 0.666mS(250W/16V)
6.667uS(100W/80V) 1.666uS(30W/80V) 13.333uS(250W/80V)
정확도 (입력≥2.5V) 300Ω : ±(0.2%set+0.1S) 12kΩ : ±(0.2%set+0.1S) 150Ω : ±(0.2%set+0.1S)
15kΩ :±(0.1%set+0.02S) 60kΩ : ±(0.1%set+0.01S) 7.5kΩ : ±(0.1%set+0.01S)
CV(정전압)+CC(정전류)모드
설정 범위 0~81.6V
분해능  2mV
정확도 ±(0.05%set+0.1%F.S)
전류 설정 범위 0~20A 0~5A 0~40A
전류 분해능 1mA 0.125mA 1mA
전류 정확도 ±(0.1%set+0.2%F.S)
CP(정전력) 모드
설정 범위 0~10.2W 0~102W 0~30.6W 0~25.5W 0~255W
분해능  1mW 10mW 1mW 1mW 10mW
정확도 ±(0.5%set+0.5%F.S) ±(0.5%set+0.5%F.S) ±(0.5%set+0.5%F.S) ±(0.5%set+0.5%F.S) ±(0.5%set+0.5%F.S)
Dynamic(동적) 모드
T1&T2 0.025ms~10ms (분해능 1us) 0.025ms~10ms (분해능 1us)
1ms~30s (분해능 1ms) 1ms~30s (분해능 1ms)
정확도 1uS/1mS±100ppm 1uS/1mS±100ppm
CC(정전류) 모드
슬루율(±10%set+15us) 0.32~80mA/us 3.2~800mA/us 0.8~200mA/us 0.64~160mA/us 6.4~1600mA/us
슬루율 분해능 0.32mA/us 3.2mA/us 0.8mA/us 0.64mA/us 6.4mA/us
슬루율 설정 정확도 ±(10%+15us) ±(10%+15us) ±(10%+15us) ±(10%+15us) ±(10%+15us)
전류 설정 범위 0~2A 0~20A 0~5A 0~4A 0~40A
전류 분해능 0.1mA 1mA 0.125mA 0.1mA 1mA
전류 정확도 ±0.4% F.S ±0.4% F.S ±0.4% F.S ±0.4% F.S ±0.4% F.S
CR(정저항) 모드
슬루율 0.32~80mA/us 3.2~800mA/us 0.8~200mA/us 0.64~160mA/us 6.4~1600mA/us
슬루율 분해능 0.32mA/us 3.2mA/us 0.8mA/us 0.64mA/us 6.4mA/us
슬루율 설정 정확도 ±(10%+15us) ±(10%+15us) ±(10%+15us) ±(10%+15us) ±(10%+15us)
저항 설정 범위 0.075Ω~300Ω(100W/16V) 0.3Ω~1.2kΩ(30W/16V) 0.0375Ω~150Ω(250W/16V)
3.75Ω~15KΩ(100W/80V) 15Ω~60KΩ(30W/80V) 1.875Ω~7.5KΩ(250W/80V)
저항 분해능 0.333mS(100W/16V) 83.333uS(30W/16V) 0.666mS(250W/16V)
6.667uS(100W/80V) 1.666uS(30W/80V) 13.333uS(250W/80V)
저항정확도 300Ω : ±(0.5%set+0.1S) 12kΩ : ±(0.5%set+0.1S) 150Ω : ±(0.5%set+0.1S)
15kΩ :±(0.5%set+0.01S) 60kΩ : ±(0.5%set+0.01S) 7.5kΩ : ±(0.5%set+0.01S)
측정
전압 리드백
범위 0~16V 0~80V 0~16V, 0~80V 0~16V 0~80V
분해능 0.32mV 1.6mV 0.32mV, 1.6mV 0.5mV 2.5mV
정확도 ±(0.025%set+0.025%F.S)
전류 리드백
범위 0~2A 0~20A 0~5A 0~4A 0~40A
분해능 0.04mA 0.4mA 0.1mA 0.08mA 0.8mA
정확도 ±(0.05%set+0.05%F.S)
전력 리드백
범위 0~10W 0~100W 0~30W 0~25W 0~250W
정확도 ±(0.1%set+0.1%F.S*1) *1 : 전력 F.S =전압 범위 F.S x 전류 범위 F.S
보호
OPP (과전력 보호)
범위 1~102W 1~30.6W 1~255W
분해능 0.5W 0.15W 1.25W
정확도 ±(2%set+0.25%F.S)
OCP (과전류 보호)
범위 0~20.4A 0~5.1A 0~40.8A
분해능 0.05A 0.0125A 0.1A
정확도 ±(2%set+0.25%F.S)
OVP (과전압 보호)
범위 1~81.6V 1~81.6V 1~81.6V
분해능 0.2V 0.2V 0.2V
정확도 ±(2%set+0.25%F.S)
OTP 약 85℃
RPP (정격 전력 보호)
범위 110W 33W 275W
정확도 ±(2%set)
일반
단락 회로
전압 (CV) 약 2.2/2A 약 22/20A 약 5.5/5A 약 4.4/4A 약 44/40A
전류 (CC) 0V 0V 0V 0V 0V
저항 (CR) 약 3.75Ω 약 0.075Ω 약 15Ω, 약 0.3Ω 약 1.875Ω 약 0.0375Ω
입력 저항(부하 OFF) 500kΩ (Typical)
AC 입력 전원 AC 100V~230V±10%; 50Hz/60Hz±2Hz
무게 약 3.8kg
치수/무게(PEL-2002) 272(W) x 200(H) x 581(D) mm; 약 16.1kg (2개 모듈 장착 시)
치수/무게(PEL-2004) 435(W) x 200(H) x 581(D) mm; 약 24.8kg (4개 모듈 장착 시)



제품 사양
  PEL-2040A PEL-2041A
범위 L H L H
전력 350W 350W 350W 350W
전류 0~7A 0~70A 0~1A 0~10A
전압 1~80V 1~80V 2.5~500V 2.5~500V
최소 동작 전압(DC) 0.4V @ 7A 0.8V @ 70A 0.4V @ 1A 0.8V @ 10A
0.2V @ 3.5A 0.4V @35A 0.2V @0.5A 0.4V @ 5A
Static(정적) 모드
CC(정전류) 모드
설정 범위 0~7.14A 0~71.4A 0~1.02A 0~10.2A
분해능 0.2mA 2mA 0.05mA 0.5mA
정확도 ±(0.1%set+0.1%F.S) ±(0.1%set+0.2%F.S) ±(0.1%set+0.1%F.S) ±(0.1%set+0.2%F.S)
CR(정저항) 모드
설정 범위 0.025Ω~100Ω (350W/16V), 1.25Ω~5KΩ (350W/80V) 1.25Ω~5kΩ (350W/125V), 50Ω~200KΩ (350W/500V)
분해능 1mS (350W/16V), 20uS (350W/80V) 20uS (350W/125V), 0.5uS (350W/500V)
정확도 (입력≥2.5V) 100Ω : ±(0.2%set+0.1S), 5kΩ : ±(0.1%set+0.02S) 5kΩ : ±(0.2%set+0.0.2S), 200kΩ :±(0.1%set+0.01S)
CV(정전압) + CC(정전류)모드
설정 범위 0~81.6V 0~510V
분해능 2mV 10mV
정확도 ±(0.05%set+0.1%F.S) ±(0.05%set+0.1%F.S)
전류 설정 범위 0~70V 0~10A
전류 분해능 2mA 0.5mA
전류 정확도 ±(0.1%set+0.2%F.S) ±(0.1%set+0.2%F.S)
CP(정전력) 모드
설정 범위 0~35.7W 0~357W 0~35.7W 0~357W
분해능 1mW 10mW 1mW 10mW
정확도 ±(0.5%set+0.5%F.S) ±(0.5%set+0.5%F.S) ±(0.5%set+0.2%F.S) ±(0.5%set+0.5%F.S)
Dynamic(동적) 모드
T1&T2 0.025ms~10ms (분해능 1us) 0.025ms~10ms (분해능 1us)
10ms~30s (분해능 1ms) 10ms~30s (분해능 1ms)
정확도 1uS/1mS±100ppm 1uS/1mS±100ppm
슬루율(±10%set+15us) 0.001~0.28A/us 0.01~2.8A/us 0.16~40mA/us 1.6~400mA/us
슬루율 분해능 0.001A/us 0.01A/us 0.16mA/us 1.6mA/us
슬루율 설정 정확도 ±(10%+15us) ±(10%+15us) ±(10%+15us) ±(10%+15us)
CC(정전류) 모드
설정 범위 0~7A 0~70A 0~1A 0~10A
분해능 0.2mA 2mA 0.05mA 0.5mA
정확도 ±(0.4%F.S) ±(0.4%F.S) ±(0.4%F.S) ±(0.4%F.S)
CR(정저항) 모드
설정 범위 0.025Ω~100Ω (350W/16V), 1.25Ω~5KΩ (350W/80V) 1.25Ω~5kΩ (350W/125V), 50Ω~200KΩ (350W/500V)
분해능 1mS (350W/16V), 20uS (350W/80V) 20uS (350W/125V), 0.5uS (350W/500V)
정확도 (입력≥2.5V) 100Ω : ±(0.5%set+0.1S), 5kΩ : ±(0.5%set+0.02S) 5kΩ : ±(0.5%set+0.0.2S), 200kΩ :±(0.5%set+0.01S)
측정
전압 리드백
범위 0~16V 0~80V 0~125V 0~500V
분해능 0.32mV 1.6mV 2.5mV 10mV
정확도 ±(0.025%set+0.025%F.S) ±(0.025%set+0.025%F.S)
전류 리드백
범위 0~7A 0~70A 0~1A 0~10A
분해능 0.14mA 1.4mA 0.02mA 0.2mA
정확도 ±(0.05%set+0.05%F.S) ±(0.05%set+0.05%F.S)
전력 리드백
범위 0~35W 0~350W 0~35W 0~350W
정확도 ±(0.1%set+0.1%F.S*1) *1 : 전력 F.S =전압 범위 F.S x 전류 범위 F.S
보호
OPP (과전력 보호)
범위 1~357W 1~357W
분해능 1.75W 1.75W
정확도 ±(2%set+0.25%F.S) ±(2%set+0.25%F.S)
OCP (과전류 보호)
범위 0~71.4A 0~10.2A
분해능 0.175A 0.025A
정확도 ±(2%set+0.25%F.S) ±(2%set+0.25%F.S)
OVP (과전압 보호)
범위 1~81.6V 1~510V
분해능 0.2V 1.25V
정확도 ±(2%set+0.25%F.S) ±(2%set+0.25%F.S)
OTP 약 85℃ 약 85℃
RPP (정격 전력보호)
범위 385W 385W
정확도 ±(2%set) ±(2%set)
일반
단락 회로
전류 (CC) 약 7.7/7A 약 77/70A 약 1.1/1A 약 11/10A
전압 (CV) 0V 0V 0V 0V
전항 (CR) 약 1.25Ω 약 0.025Ω 약 15Ω, 약 50Ω 약 1.25Ω
입력 저항(부하 OFF) 500kΩ (Typical) 500kΩ (Typical)
AC 입력 전원 AC 100V~230V±10%; 50Hz/60Hz±2Hz
무게 약 3.8kg
치수/무게(PEL-2002) 272(W) x 200(H) x 581(D) mm; 약 16.0kg (2개 모듈 장착 시)
치수/무게(PEL-2004) 435(W) x 200(H) x 581(D) mm; 약 28.4kg (4개 모듈 장착 시)
액세서리
기본 액세서리
PEL-2002A/2004A : 사용 설명서 x 1, 전원 코드 x 1,PEL-003 x 3 (PEL-2004A); PEL-003 x 1 (PEL-2002A)
PEL-2020A/2030A/2040A/2041A : 테스트 리드 GTL-120x 1, 센스 리드 GTL-121 x 1
옵션
R-CON PEL-2000 제어 소프트웨어
옵션 액세서리
PEL-001 GPIB 카드
PEL-002 랙 마운트 키트
PEL-003

PEL-016

 패널 커버

LAN 카드
GTL-251 USB-GPIB 어댑터
GTL-248 GPIB 케이블
GTL-249 프레임 링크 케이블
GTL-246 USB 케이블
GTL-232 RS-232C 케이블
