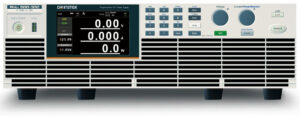

PHU 대용량 DC 전원공급기 (5kW/10kW/15kW)

PHU 대용량 DC 전원공급기 (5kW/10kW/15kW)

  • 채널 : 1CH
  • 전압 : 1500V
  • 전류 : 510A
  • 전력 : 15kW
  • 인터페이스 : USB, LAN, Isolated Analog Control
카타로그
견적요청

채널

1CH

전압

1500V

전류

510A

전력

15kW

인터페이스

USB, LAN, Isolated Analog Control

주요특징

• 정격 전압 : 80V / 200V / 500V / 750V / 1000V / 1500V

• 정격 전류 : 최대 510A

 • 정격 전력 : 5kW / 10kW / 15kW

 • 지원 기능

     CV/CC 우선 순위 선택 기능​

     AWS (웹 브라우저 창을 통한 기기 제어)

     APC(적응형 병렬 연결)을 이용한 전력 용량 조합 가능 (같은 전압의 모델에 한함.)

     블리더 제어 기능​

     내부 저항 기능​

     패널 잠금 기능​

     최대 10 유닛 병렬 연결 가능​

     OVP, OCP, OHP(과전압, 과전류, 과열), UVL(최소 전압 limit), AC 전원 및 냉각팬 고장으로부터 보호​​

• 고효율 및 높은 전력밀도​

• 19인치, 3U 사이즈의 랙 설계​

• 기본 제공 인터페이스 : USB, LAN, Isolated Analog control​

• 옵션 인터페이스 : RS-232&485, GPIB, CAN Bus, Device Net, Any Bus

제품사양
제품 사양
PHU-5kW 계열 80-170 200-70 500-30 750-20 1000-15 1500-10
정격 출력
전압 80V 200V 500V 750V 1000V 1500V
전류 170A 70A 30A 20A 15A 10A
전력 5kW 5kW 5kW 5kW 5kW 5kW
전력비 2.72 2.8 3 3 3 3
리플 & 노이즈
CV P-P(10Hz~20MHz) 200mV 300mV 350mV 800mV 1600mV 2400mV
CV RMS(5Hz~1MHz) 16mV 40mV 70mV 200mV 350mV 400mV
CC RMS(5Hz~10MHz) 80mA 22mA 16mA 16mA 8mA 8mA
부하 변동률 (전부하의 10%~90% 변동)
전압 40mV 100mV 250mV 375mV 500mV 750mV
전류 255mA 105mA 45mA 30mA 22.5mA 15mA
라인 변동률 (180~265VAC 변동 또는 342VAC~5280VAC 변동)
전압 16mV 40mV 100mV 150mV 200mV 300mV
전류 85mA 35mA 15mA 10mA 7.5mA 5mA
프로그래밍 정확도
전압 0.1%+(mV) 80mV 200mV 500mV 750mV 1000mV 1500mV
전류 0.2%+(mA) 340mA 140mA 60mA 40mA 30mA 20mA
측정 정확도
전압 0.1%+(mV) 80mV 200mV 500mV 750mV 1000mV 1500mV
전류 0.2%+(mA) 340mA 140mA 60mA 40mA 30mA 20mA
부화 과도 회복 시간 (TransientResponse Time)
시간 1.5ms 1.5ms 1.5ms 1.5ms 1.5ms 1.5ms
출력 반응 시간
상승 (무부하) 30ms 30ms 30ms 30ms 30ms 30ms
상승 (정격부하) 30ms 30ms 30ms 30ms 30ms 30ms
하강 (무부하) 10s 10s 10s 10s 10s 10s
하강 (정격부하) 80ms 80ms 80ms 80ms 80ms 80ms
분해능 (프로그래밍/측정)
전압 10mV 10mV 10mV 100mV 100mV 100mV
전류 10mA 10mA 1mA 1mA 1mA 1mA
온도 계수 (30분 예열 후)
전압 100ppm/℃ from rated output voltage, following 30 minutes warm-up.
전류 100ppm/℃ from rated output voltage, following 30 minutes warm-up.
PHU-10kW 계열 80-340 200-140 500-60 750-40 1000-30 1500-20
정격 출력
전압 80V 200V 500V 750V 1000V 1500V
전류 340A 140A 60A 40A 30A 20A
전력 10kW 10kW 10kW 10kW 10kW 10kW
전력비 2.72 2.8 3 3 3 3
리플 & 노이즈
CV P-P(10Hz~20MHz) 200mV 300mV 350mV 800mV 1600mV 2400mV
CV RMS(5Hz~1MHz) 16mV 40mV 70mV 200mV 350mV 400mV
CC RMS(5Hz~10MHz) 160mA 44mA 32mA 32mA 22mA 22mA
부하 변동률 (전부하의 10%~90% 변동)
전압 40mV 100mV 250mV 375mV 500mV 750mV
전류 510mA 210mA 90mA 60mA 45mA 30mA
라인 변동률 (180~265VAC 변동 또는 342VAC~5280VAC 변동)
전압 16mV 40mV 100mV 150mV 200mV 300mV
전류 170mA 70mA 30mA 20mA 15mA 10mA
프로그래밍 정확도
전압 0.1%+(mV) 80mV 200mV 500mV 750mV 1000mV 1500mV
전류 0.2%+(mA) 680mA 280mA 120mA 80mA 60mA 40mA
측정 정확도
전압 0.1%+(mV) 80mV 200mV 500mV 750mV 1000mV 1500mV
전류 0.2%+(mA) 680mA 280mA 120mA 80mA 60mA 40mA
부하 과도 회복 시간
시간 1.5ms 1.5ms 1.5ms 1.5ms 1.5ms 1.5ms
출력 반응 시간
상승 (무부하) 30ms 30ms 30ms 30ms 30ms 30ms
상승 (정격부하) 30ms 30ms 30ms 30ms 30ms 30ms
하강 (무부하) 10s 10s 10s 10s 10s 10s
하강 (정격부하) 80ms 80ms 80ms 80ms 80ms 80ms
분해능 (프로그래밍/측정)
전압 10mV 10mV 10mV 100mV 100mV 100mV
전류 10mA 10mA 1mA 1mA 1mA 1mA
온도 계수 (30분 예열 후)
전압 100ppm/℃ from rated output voltage, following 30 minutes warm-up.
전류 100ppm/℃ from rated output voltage, following 30 minutes warm-up.
PHU-15kW 80-510 200-210 500-90 750-60 1000-45 1500-30
정격 출력
전압 80V 200V 500V 750V 1000V 1500V
전류 510A 210A 90A 60A 45A 30A
전력 15kW 15kW 15kW 15kW 15kW 15kW
전력비 2.72 2.8 3 3 3 3
리플 & 노이즈
CV P-P(10Hz~20MHz) 200mV 300mV 350mV 800mV 1600mV 2400mV
CV RMS(5Hz~1MHz) 16mV 40mV 70mV 200mV 350mV 400mV
CC RMS(5Hz~10MHz) 240mA 66mA 48mA 48mA 26mA 26mA
부하 변동률 (전부하의 10~90% 변동)
전압 40mV 100mV 250mV 375mV 500mV 750mV
전류 765mA 315mA 135mA 90mA 67.5mA 45mA
라인 변동률 (180~265VAC 변동 또는 342VAC~5280VAC 변동)
전압 16mV 40mV 100mV 150mV 200mV 300mV
전류 255mA 105mA 45mA 30mA 22.5mA 15mA
프로그래밍 정확도
전압 0.1%+(mV) 80mV 200mV 500mV 750mV 1000mV 1500mV
전류 0.2%+(mA) 1020mA 420mA 180mA 120mA 90mA 60mA
측정 정확도
전압 0.1%+(mV) 80mV 200mV 500mV 750mV 1000mV 1500mV
전류 0.2%+(mA) 1020mA 420mA 180mA 120mA 90mA 60mA
부하 과도 회복 시간
시간 1.5ms 1.5ms 1.5ms 1.5ms 1.5ms 1.5ms
출력 반응 시간
상승 (무부하) 30ms 30ms 30ms 30ms 30ms 30ms
상승 (정격부하) 30ms 30ms 30ms 30ms 30ms 30ms
하강 (무부하) 10s 10s 10s 10s 10s 10s
하강 (정격부하) 80ms 80ms 80ms 80ms 80ms 80ms
분해능 (프로그래밍/측정)
전압 10mV 10mV 10mV 100mV 100mV 100mV
전류 10mA 10mA 10mA 1mA 1mA 1mA
온도계수 (30분 예열 후)
전압 100ppm/℃ from rated output voltage, following 30 minutes warm-up.
전류 100ppm/℃ from rated output voltage, following 30 minutes warm-up.
기타
사용 환경 조건 실내 사용, 설치 카테고리 II (AC입력), 오염등급2, 해발 2000m 이하
동작 온도 0℃ to 50℃
보관 온도 -25℃ to 70℃
동작 습도 20% to 85% RH; No condensation
보관 습도 90% RH or less; No condensation
AC 입력 전원 C 시리즈 : 3상 입력범위 180VAC~265VAC, 47Hz~63Hz ( Cover 200/230Vac)
D 시리즈 : 3상 입력범위 342VAC~528VAC, 47Hz~63Hz( Cover 380/400/415/440/460/480Vac)
역률 >0.95
최대 입력 전류 C시리즈 : 32A
D시리즈 : 16A
돌입 전류 C시리즈 : 50A 이하
D시리즈 : 25A 이하
효율 87~94%
인터페이스 (기본) USB(Device/Host), RS-232/485, LAN, 아날로그 제어(Non-Isolated)
인터페이스 (옵션) RS-232&485 or GPIB or CAN Bus or Device Net or Any Bus or Modbus
냉각 팬 내부 팬에 의한 공기 냉각
치수 및 무게 449(W) x 131(H) x 660(D) mm,   21kg
