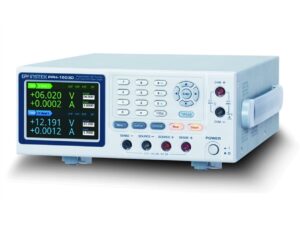

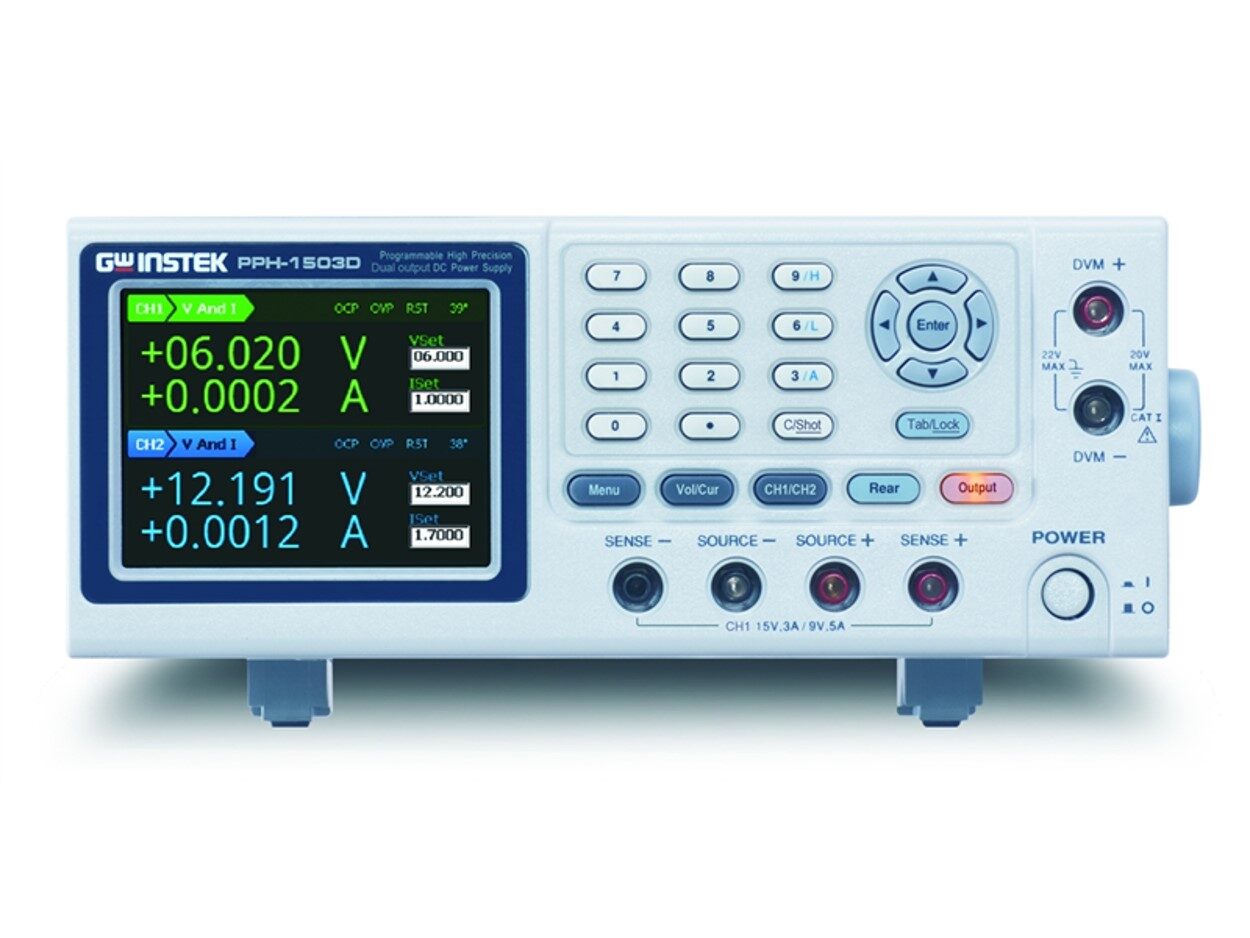

PPH-1503D/1506D/1510D 전원공급기

채널 : 2CH
전압 : 15V
전류 : 10A
전력 : 45W
인터페이스 : USB, GPIB, LAN

채널

2CH

전압

15V

전류

10A

전력

45W

인터페이스

USB, GPIB, LAN

주요특징

• 이중 채널 DC 전원 출력

• PPH-1503D (CH1: 0~15V/0~3A 또는 0~9V/0~5A; CH2: 0~12V/0~1.5A)

• PPH-1506D (CH1: 0~15V/0~3A 또는 0~9V/0~5A; CH2: 0~12V/0~3A)

• PPH-1510D (CH1: 0~15V/0~3A 또는 0~9V/0~5A, 0~4.5V/0~10A(후면 단자); CH2: 0~12V/0~3A)

• 3.5인치 TFT LCD 디스플레이

• 내장 DVM 측정 기능

• 높은 측정 해상도 (5mA 범위에 대해 1mV/0.1μA)

• 전류 싱크 기능 (최대: 3.5A)

• 펄스 전류 측정

• 장기 통합 전류 측정

• 순차 전원 출력 기능

• 내장 배터리 시뮬레이션 기능

• 열 싱크를위한 OVP, OCP, OTP 및 온도 표시

• USB (장치 및 호스트) / GPIB / LAN 지원

• 5 개의 설정 저장/재검색 그룹

• 외부 릴레이 제어

제품사양

제품 사양
출력
채널	1CH
정격 전압/전류	0~9V/0~5A 또는 0~15V/0~3A
정격 전력	45W
출력 전압 상승 시간	0.15ms (10%~90%)
출력 전압 하강 시간	0.65ms (90%~10%)
안정도
전압	0.01%+0.5mV
전류	0.01%+50μA
변동률 (CV 모드)
부하	0.01%+2mV
라인	0.5mV
변동률 (CC 모드)
부하	0.01%+1mA
라인	0.5mA
리플 & 노이즈
CV p-p	8mVpp
CV rms	1mVrms
프로그래밍 정확도
전압	±(0.05%+10mV)
전류	±(0.16%+5mA)
리드백 정확도
전압	±(0.05%+3mV)
전류 (5A 범위)	±(0.2%+400μA)
전류 (5mA 범위)	±(0.2%+1μA)
반응 시간 (1000%부하 변경)
과도 회복 시간	<40μs	100mV 이내
	<80μs	20mV 이내
프로그래밍 분해능
전압	2.5mV
전류	1.25mV
리드백 분해능
전압	1mV
전류 (5A 범위)	0.1mA
전류 (5mA 범위)	0.1μA
보호 기능
OVP 정확도	50mV
DVM(디지털 전압미터) 기능
DC 리드백 정확도	±(0.05%+3mV)	23℃±5℃
리드백 분해능	1mV
최대 DC 차동 전압	0~20VDC
입력 임피던스	100000MΩ
펄스 전류 측정
Trigger 레벨	5mA~5A, 5mA/step
High/Low/Average 시간	33μs~833ms, 33.3μs/step
Trigger 지연	0~100ms, 10μs/step
Average	1~100
Long Integration	1s~63s
PulseTimeout
Long Integration	850ms(60Hz)/840ms(50Hz)~60s;
측정시간	Auto time 16.7ms/step(60Hz), 20ms/step(50Hz)
Long Integration	Rising,Falling, Neither
Trigger모드
일반
전류 싱크 용량	2A	Vout≤5V
	2A – 0.1 x (Vout-5)	Vout>5V
인터페이스	GPIB, USB, LAN
저장/호출	5세트

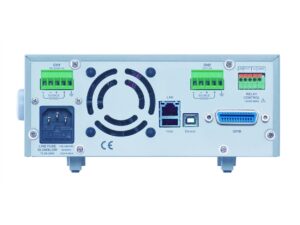

출력 단자	전면/후면 패널
DVM 입력	전면/후면 패널
릴레이 제어 단자	150mA/15V 5 Voutput, 100mA
동작 온도/습도	0~40℃; ≤80%
보관 온도/습도	-20℃~40℃; <80%
AC 입력 전원	90~264VAC, 50/60Hz
소모 전력	150VA
치수 및 무게	222(W) x 86(H) x 363(D) mm, 약4.2kg
