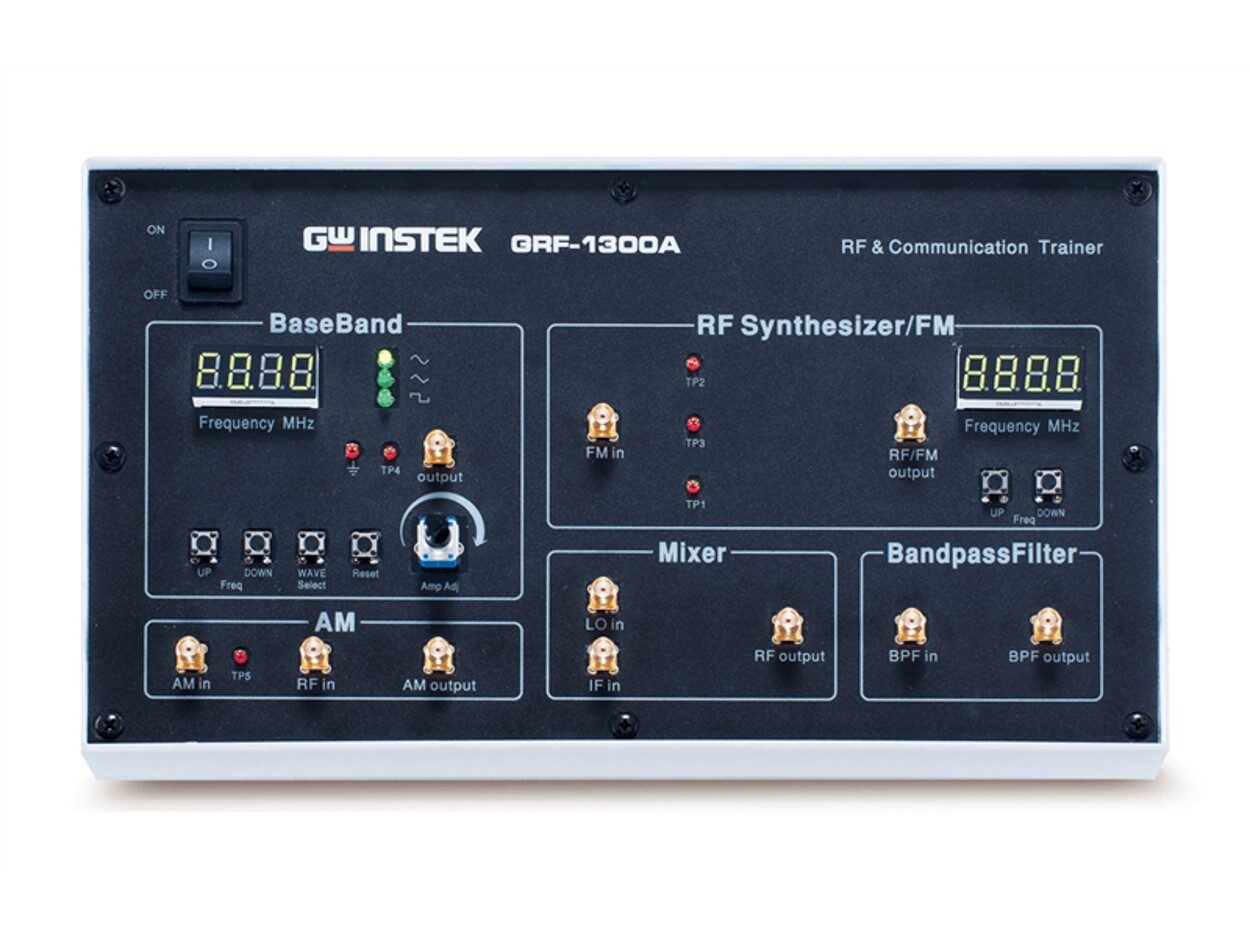

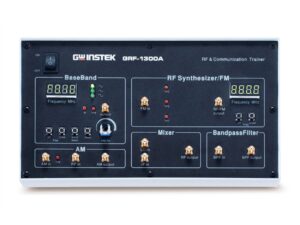

RF 트레이닝 시스템 GRF-1300A

RF 트레이닝 시스템 GRF-1300A

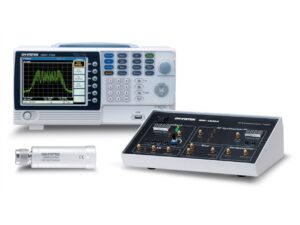

적용 모델 : GSP-730
주파수 : 3MHz
RF 주파수 : 920MHz
AM & FM Modulation
Mixer & 2.4GHz Bandpass Filter

주요특징

• Baseband Signal : Sine, Triangle, Square wave

• Frequency Range: 0.1 ~ 3MHz

• RF Frequency : 870 ~ 920MHz

• AM & FM Modulation

• Mixer & 2.4GHz Bandpass Filter

• 5 programmable On/Off Switches and 5 Test Points to Simulate 8 Failure Conditions for Trouble-Shooting Study

• USB Interface to Provide Remote Control

제품사양

제품 사양
기저 대역 (Baseband)
파형	Sine, Square, Triangle
주파수 범위	0.1~3MHz	10kHz step
진폭	≥1.5Vpp	50Ω
	≥0.75Vpp
고조파 왜곡	≥-30dBc
RF/FM 분석
주파수 정확도	±0.15MHz
가변 범위	≥45MHz	870MHz~920MHz, 1MHz step
전력 범위	≥-15dBm
FM
최대 주파수 편차	>3MHz
AM
피크 차	≥-18dBm
Mixer
LO + IF	≥-35dBm
LO – IF	≥-35dBm
Mixer + Modulation
	≥-60dBm
Bandpass Filter
대역폭	±20MHz	fc=2.4GHz
기타
인터페이스	USB Device
치수 및 무게	165(W) x 155(H) x 90(D) mm, 약1.2kg

액세서리

기본 액세서리
GRF-1300A	전원 코드 x 1, CD x 1, RF케이블 x 6, 안테나 x 2, N-SMA 어댑터 x 1
