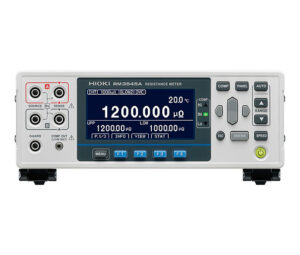

| 기본 사양 (정확도 보증기간 1년) |
|
| 저항 측정 레인지 (13레인지) |
[레인지, 최대표시, 분해능, 측정전류]
1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A
10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A
100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A
1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA
10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA
100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA
1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA
10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA
100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA
1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA
10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA
100 MΩ（100 MΩ 레인지 고정밀도 모드）: 120.000 0 MΩ, 100 Ω, 100 nA
1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 이하 |
대표 정확도
※ High모드, OVC기능 ON, SLOW2, 영점조정 없음 |
1000 μΩ 레인지: ±0.045% rdg ±0.010 % f.s.
10 mΩ 레인지: ±0.045% rdg ±0.001 % f.s.
100 mΩ 레인지: ±0.045% rdg ±0.001 % f.s.
1000 mΩ 레인지: ±0.012% rdg ±0.001 % f.s.
1000 Ω 레인지: ±0.006% rdg ±0.001 % f.s. |
| 측정전류 |
High모드 : 1000μΩ（1 A）〜1000 MΩ (1 μA 이하 )
Low모드 : 100 mΩ（100 mA）〜100 Ω（1 mA）
로우 파워 모드（LP）: 측정전류 및 개방전압을 20 mV로 억제한 로우 파워 측정
LP1000 mΩ（1 mA）~LP1000 Ω（5 μA） |
| 측정속도 |
FAST, MEDIUM, SLOW1, SLOW2 |
경로저항의 허용치
※참고값 SOURCE B와 SOURCE A 사잉의 경로저항 (측정대상 이외) |
100mΩ 이하(PR모드 OFF)의 레인지: 2.6Ω
100 mΩ 이하 (PR 모드 ON)의 레인지 : 3.5Ω
1000mΩ 레인지: 15Ω
10 Ω레인지: 150 Ω
100 Ω레인지: 100 Ω
10 kΩ 레인지: 500Ω
100 kΩ 이상의 레인지: 1 Kω |
| 최대 개방단자 전압 |
1000Ω 이하의 레인지: 8.0V
10 kΩ 이상의 레인지 : 20V |
| 온도측정 |
서미스터 센서 (Z2001[부속품] : -10.0℃~99.9℃
아날로그 입력 (방사온도계 등): DC 0V~2.0V |
| 내장 멀티플렉서(내장옵션, RM3545A-2만 해당) |
멀티플렉서 유닛 Z3003
탑재 가능 수 : 최대 2 유닛
최대 채널수 : 20채널(4선식), 42채널(2선식)
전환 시간 : 30msec |
| 외장 멀티플렉서(외장옵션) |
스위치 메인프레임
최대 채널 수(SW1001): 33채널(4선식)
최대 채널 수 (SW1002) : 132 채널 (4선식)
전환 시간 : 11msec |
| 인터페이스 |
LAN(TCP/IP, 10BASE-T/100BASE-TX), RS-232C(최대 115200bps, 프린터 I/F겸용), USB, EXTI/O(D-sub 37핀), 아날로그 출력(D/A출력전압범위,
DC 0V ~ 1.5 V) |
| 기능 |
콘택트 체크, 영점 조정(각 레인지 ±50% of full scale 이내)*1, 영점 조정 없이도 정확도 보증, OVC 기능, 접촉 개선 기능(최대 인가 전압) 5V,
최대 전류 10mA), 로우파워모드(최대 개방전압 20mV), 자동홀드기능, 콤퍼레이터, 온도측정기능,온도보정(TC)기능,온도환산(ΔT)기능,통계연산기능, 딜레이기능, 애버리지기능 및 설정세이브(패널세이브) ), 데이터 메모리 기능, 커맨드 모니터 기능(커맨드 및 쿼리 송수신 현황 표시),
LabVIEW ® 드라이버 지원 *2* 1: 100MΩ 이상은 영점 조정 불가(강제 OFF)
*2: LabVIEW 드라이버는 National Instruments사의 상표 및 등록 상표입니다. |
| 전원 |
정격 전원 전압: AC 100V ~ 240V
정격 전원 주파수: 50Hz / 60Hz
최대 정격 전력: 40VA |
| 통상소비전력(참고값) |
16 W (측정 전류 1A, LCD 점등) |
| 치수 및 질량 |
RM3545A-1: 약 215W× 80H × 306.5Dmm (돌기물 미포함), 약 2.7kg
RM3545A-2: 약 215W× 80H × 306.5Dmm (돌기물 미포함), 약 3.4kg |
| 부속품 |
전원 코드 × 1, 온도 센서 Z2001 × 1, EXT I/O용 수컷 커넥터 × 1, EXT I/O용 커넥터 커버 × 1, 예비 퓨즈 (F1.6AH 250V) × 1, 스타트업 가이드 × 1, 사용시 주의사항 × 1 |
| 주의사항 |
<주의> 표준 부속품에 리드선과 USB케이블은 불포함입니다. |
