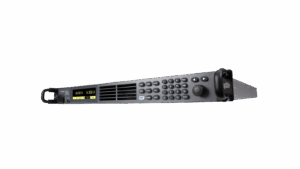

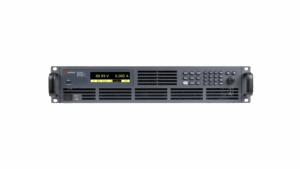

RP5900 시리즈 회생식 전원공급기

RP5900 시리즈 회생식 전원공급기

  • 전압 : 800 V
  • 전류 : 240 A
  • 전력 : 12 kW
  • 리플 노이즈 : 80 mVrms
  • 정확도 : 0.03% + 24 mV
카타로그
매뉴얼
견적요청

전압

800 V

전류

240 A

전력

12 kW

리플 노이즈

80 mVrms

정확도

0.03% + 24 mV

주요특징

RP5900 시리즈 회생식 전원공급기

Keysight RP5900 시리즈는 전자 로드 기능이 통합된 콤팩트한 양방향 DC 전원 공급기입니다. 2kW에서 12kW까지 1U 및 2U 크기로 제공되며, 에너지를 그리드로 되돌려 보내는 회생형 설계를 특징으로 하여 전력 사용량과 냉각 비용을 낮춥니다. PathWave Advanced Power Suite와 함께 사용하면, 성능이나 프로그래밍 기능 저하 없이 복잡한 전력 장치에 대한 빠른 자동화, 심층적인 인사이트 및 효율적인 검증을 제공합니다.

RP5900 시리즈는 다음과 같은 이점을 제공합니다:

  • 다양한 테스트 요구 사항을 위한 완벽한 회생형 로드 및 전원 시스템을 제공합니다.
  • 80V, 500V, 800V의 전압 옵션과 최대 ±240A의 전류로 광범위한 애플리케이션을 지원합니다.
  • 2,000W ~ 12,000W의 넓은 전력 범위로 소규모에서 대용량 테스트 요구 사항까지 충족합니다.
  • 2-quadrant 모드에서 원활하게 작동하여 전원 소스 및 회생형 로드 기능을 모두 수행합니다.
  • 업계 최고 수준의 콤팩트한 1U 또는 2U 설계로 랙 효율성을 극대화합니다.
  • 최대 16대까지 스택형 병렬 연결이 가능하여 귀중한 랙 공간을 절약합니다.
  • 전력을 그리드로 다시 회생시켜 운영 비용을 절감합니다.
  • 내장된 파형 생성 기능으로 배터리 테스트를 가속화합니다.



병렬 장치로 원활하게 전력 확장

여러 대의 전원 공급 장치를 병렬로 연결하는 것은 테스트 시스템에 전력 유연성을 더하는 훌륭한 방법입니다. RP5900을 사용하면 테스트 시스템을 쉽게 확장할 수 있습니다. Primary / Secondary 모드를 사용하면 최대 16대의 장치를 병렬로 연결하고 하나의 장비처럼 제어하여 최대 192kW의 총 전력을 공급할 수 있습니다. 각 장치를 개별적으로 프로그래밍할 필요 없이, 한 번만 구성하면 즉시 확장됩니다.

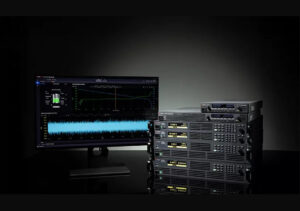

Paralleling multiple RP5900 series power supplies

내장된 배터리 에뮬레이션으로 더 스마트하게 테스트하십시오

RP5900을 사용하면 실제와 동일한 조건에서 장치를 테스트하여 배터리 수명을 평가하고 초기 결함을 발견할 수 있습니다. 전면 패널에서 전압, 용량, 저항, 충전 상태(SOC)를 설정하여 충전 및 방전 동작을 모델링하십시오. 가변 임피던스(variable impedance)를 갖춘 양방향(bidirectional) 설계는 실제와 같은 결과를 보장합니다.

RP5900은 PathWave Advanced Battery Test and Emulation 소프트웨어와 함께 사용할 경우, 테스트를 자동화하고 상세한 배터리 모델을 생성하며 더 빠르고 심층적인 인사이트를 제공함으로써 한 단계 더 나아갑니다.

Emulate high-power batteries from the RP5900 front panel



제품사양

RP5900 시리즈 회생식 전원공급기

Keysight RP5900 Series Specifications

2 kW Models (RP591xA)

Specification RP5913A (80V) RP5915A (500V) RP5916A (800V)
DC Ratings
    Voltage 0 to 80 V 0 to 500 V 0 to 800 V
    Current 0 to +/- 40 A 0 to +/- 12 A 0 to +/- 8 A
    Power 0 to +/- 2 kW 0 to +/- 2 kW 0 to +/- 2 kW
Output Ripple & Noise
    CV peak-to-peak <= 200 mVp-p <= 1,500 mVp-p <= 2,400 mVp-p
    CV rms <= 80 mVrms <= 300 mVrms <= 800 mVrms
Programming Accuracy
    Voltage 0.03% + 24 mV 0.03% + 150 mV 0.03% + 240 mV
    Current 0.1% + 40 mA 0.1% + 12 mA 0.1% + 8 mA
Measurement Accuracy
    Voltage 0.03% + 24 mV 0.03% + 150 mV 0.03% + 240 mV
    Current 0.1% + 60 mA 0.1% + 12 mA 0.1% + 8 mA
Load Transient Recovery Time <= 1 ms <= 1 ms <= 1 ms



4 kW Models (RP592xA)

Specification RP5923A (80V) RP5925A (500V) RP5926A (800V)
DC Ratings
    Voltage 0 to 80 V 0 to 500 V 0 to 800 V
    Current 0 to +/- 80 A 0 to +/- 24 A 0 to +/- 16 A
    Power 0 to +/- 4 kW 0 to +/- 4 kW 0 to +/- 4 kW
Output Ripple & Noise
    CV peak-to-peak <= 200 mVp-p <= 1,000 mVp-p <= 1,600 mVp-p
    CV rms <= 80 mVrms <= 150 mVrms <= 300 mVrms
Programming Accuracy
    Voltage 0.03% + 24 mV 0.03% + 150 mV 0.03% + 240 mV
    Current 0.1% + 80 mA 0.1% + 24 mA 0.1% + 16 mA
Measurement Accuracy
    Voltage 0.03% + 24 mV 0.03% + 150 mV 0.03% + 240 mV
    Current 0.1% + 120 mA 0.1% + 24 mA 0.1% + 16 mA
Load Transient Recovery Time <= 1 ms <= 1 ms <= 1 ms



6 kW Models (RP593xA)

Specification RP5933A (80V) RP5935A (500V) RP5936A (800V)
DC Ratings
    Voltage 0 to 80 V 0 to 500 V 0 to 800 V
    Current 0 to +/- 120 A 0 to +/- 36 A 0 to +/- 24 A
    Power 0 to +/- 6 kW 0 to +/- 6 kW 0 to +/- 6 kW
Output Ripple & Noise
    CV peak-to-peak <= 200 mVp-p <= 500 mVp-p <= 1,000 mVp-p
    CV rms <= 80 mVrms <= 100 mVrms <= 160 mVrms
Programming Accuracy
    Voltage 0.03% + 24 mV 0.03% + 150 mV 0.03% + 240 mV
    Current 0.1% + 120 mA 0.1% + 36 mA 0.1% + 24 mA
Measurement Accuracy
    Voltage 0.03% + 24 mV 0.03% + 150 mV 0.03% + 240 mV
    Current 0.1% + 200 mA 0.1% + 36 mA 0.1% + 24 mA
Load Transient Recovery Time <= 1 ms <= 1 ms <= 1 ms



12 kW Models (RP594xA)

Specification RP5943A (80V) RP5945A (500V) RP5946A (800V)
DC Ratings
    Voltage 0 to 80 V 0 to 500 V 0 to 800 V
    Current 0 to +/- 240 A 0 to +/- 72 A 0 to +/- 48 A
    Power 0 to +/- 12 kW 0 to +/- 12 kW 0 to +/- 12 kW
Output Ripple & Noise
    CV peak-to-peak <= 200 mVp-p <= 500 mVp-p <= 1,000 mVp-p
    CV rms <= 80 mVrms <= 100 mVrms <= 160 mVrms
Programming Accuracy
    Voltage 0.03% + 24 mV 0.03% + 150 mV 0.03% + 240 mV
    Current 0.1% + 240 mA 0.1% + 72 mA 0.1% + 48 mA
Measurement Accuracy
    Voltage 0.03% + 24 mV 0.03% + 150 mV 0.03% + 240 mV
    Current 0.1% + 380 mA 0.1% + 72 mA 0.1% + 48 mA
Load Transient Recovery Time <= 1 ms <= 1 ms <= 1 ms



Common Characteristics (All Models)

Feature Specification
Command Processing Time <= 0.1 ms
Parallel Capability Up to 16 units
Computer Interfaces LXI (1.5), LAN (1 Gb), USB 2.0, GPIB, CAN, Analog, Web Server
Constant Dwell ARBs Up to 65,535 points; Dwell: 1 ms to 3,600 s
AC Input (Nominal) 3-phase; 200-520 VAC, 50/60 Hz (2/4 kW models)

3-phase; 380-520 VAC, 50/60 Hz (6/12 kW models)
Power Factor 0.99 at nominal input and rated power
Operating Temperature 0 – 40 deg C
Altitude Up to 2,000 meters
Dimensions 1U (2-6 kW models); 2U (12 kW models)
액세서리

RP5900 시리즈 회생식 전원공급기

Part Number Description
PW9252A PathWave Advanced Power Control and Analysis application
PW9253A PathWave Advanced Battery Test and Emulation application
RP5901C GPIB interface board for EL4900 Series DC loads and RP5900 Series supplies
RP5902C Analog / RS-232 interface board for EL4900 Series DC loads and RP5900 Series supplies
RP5903C Parallel kit – Fiber optics cable and transmitter module
RP5904C Rack-mount kit 1U for EL4900 Series DC loads and RP5900 Series supplies
RP5905C Rack-mount kit 2U for EL4900 Series DC loads and RP5900 Series supplies
