sonoma-315

주파수 대역폭

10kHz - 1GHz

게인

51±1.5 dB

노이즈 피겨

1.8 dB

상승 시간

350 psec

출력 (P1dB)

1.8 dB to 2.5 dB

주요특징

sonoma-315

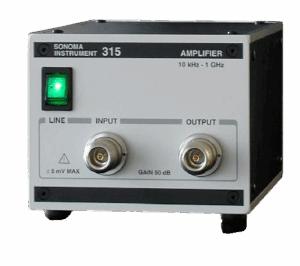

Sonoma Instrument 315은 10 kHz부터 1 GHz까지 작동하는 광대역 앰프입니다.
게인은 100 MHz에서 51 dB ±1.5 dB이며, 약 355 V/V의 반전(inverting) 출력 특성을 가집니다.
500 kHz에서 800 MHz 범위에서 ±0.5 dB의 안정적인 이득 평탄도를 제공합니다.
노이즈 피겨는 10–500 MHz에서 1.8 dB(typ), 최대 2.5 dB이며, 1 GHz에서는 2.5 dB typ입니다.
등가 입력 노이즈 전압은 0.55 nV/√Hz (10–500 MHz), 1 GHz에서는 0.59 nV/√Hz입니다.
1 dB 이득 압축(P1dB) 출력은 +15 dBm이며, 3.5 Vp-p 수준입니다.
최대 선형 입력은 약 −36 dBm(±5 mV)입니다.
고조파 왜곡은 −55 dB typ (0 dBm 출력, 200 MHz)이며, 3차 교차점(TOI)은 +28 dBm typ (300 MHz)입니다.
입출력 임피던스는 50 Ω AC 커플링이며, 입력/출력 Return Loss는 300 kHz–1 GHz에서 7 dB입니다.
Reverse Isolation은 20 kHz–1 GHz에서 50 dB입니다.
전이 시간(Transition Time)은 350 psec이며, 그룹 지연 변동은 10 MHz–1 GHz에서 200 psec입니다.
입력 손상 레벨은 −36 dBm / ±5 mV입니다.
커넥터는 Type N (f)를 사용합니다.

제품사양

sonoma-315

Feature	Specification	Condition
Bandwidth	10 kHz – 1 GHz	–3 dB
Gain	51 ± 1.5 dB 355 V/V (inverting)	at 100 MHz, 50 Ω load
Gain Flatness	±0.5 dB max	500 kHz – 800 MHz
Noise Figure	1.8 dB typ 2.5 dB max 2.5 dB typ at 1 GHz	10 – 500 MHz 10 – 500 MHz 1 GHz
Equivalent Input Noise Voltage	0.55 nV/√Hz 0.59 nV/√Hz	10 – 500 MHz (incl. 0.45 nV/√Hz from 50 Ω) 1 GHz
Output at 1dB Gain Compression	+15 dBm 3.5 Vp-p	100 kHz – 1 GHz
Maximum Input for Linear Operation	-36 dBm ±5 mV	—
Harmonic Distortion	-55 dB typ	0 dBm output, 200 MHz
Third Order Intercept Point	+28 dBm typ	at 300 MHz
Impedance	50 Ω	a.c. coupled
Input Return Loss	7 dB	300 kHz – 1 GHz
Output Return Loss	7 dB	300 kHz – 1 GHz
Reverse Isolation	50 dB	20 kHz – 1 GHz
Transition Time	350 psec	—
Group Delay Variation	200 psec	10 MHz – 1 GHz
Input Damage Level	-36 dBm ±5 mV	—
Connectors	Type N (f)	—
Temperature Range	Operating 0 to +50 °C Storage -25 to +75 °C	—
Power Requirements	100/120/220/240 V AC 50–60 Hz, 20 VA	—
Size	3.6 × 4.3 × 7.2 in (91 × 109 × 183 mm)	—
Net Weight	3.3 lb / 1.5 kg	—
