sonoma-330

sonoma-330

  • 주파수 대역폭 : 10 kHz ~ 2.5 GHz
  • 게인 : 20±1.5 dB
  • 노이즈 피겨 : 7.3 dB
  • 상승 시간 : 140 psec
  • 출력 (P1dB) : +9.7 dBm
카타로그
견적요청

주파수 대역폭

10 kHz ~ 2.5 GHz

게인

20 ±1.5 dB

노이즈 피겨

7.3 dB

상승 시간

140 psec

출력 (P1dB)

+9.7 dBm

주요특징

sonoma-330

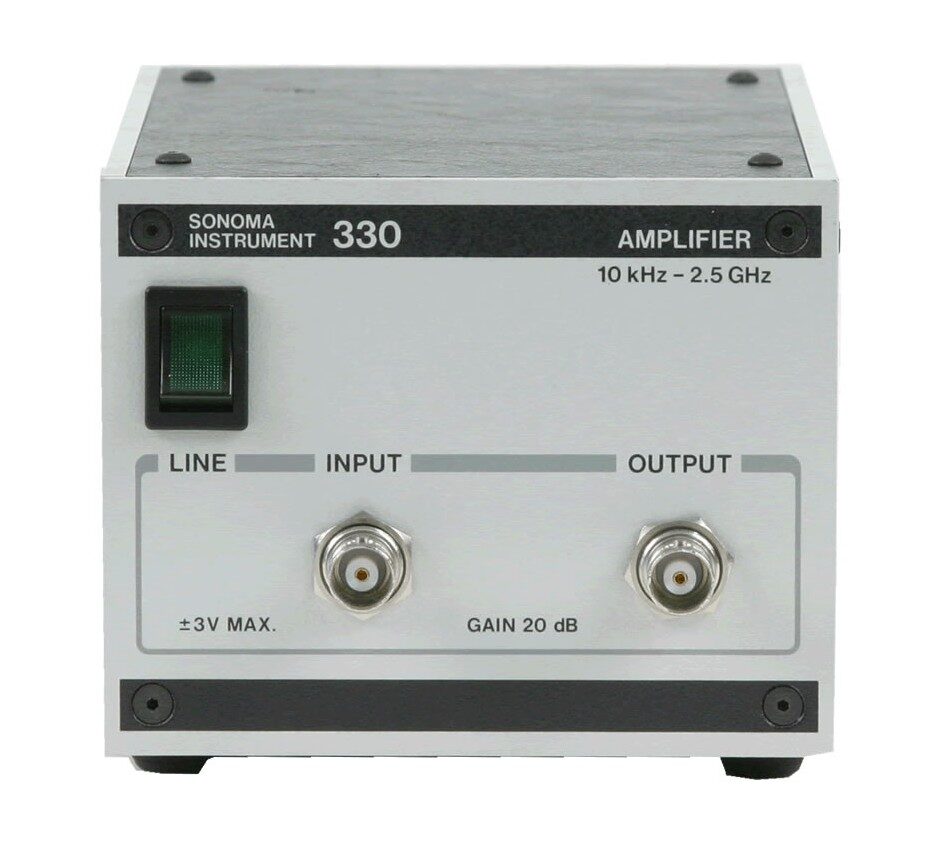

  • Sonoma Instrument 330은 10 kHz부터 2.5 GHz까지 작동하는 광대역 앰프입니다.
  • 게인(이득)은 20 dB (또는 10 V/V)이며, 반전(inverting) 출력 특성을 가집니다.
  • 20 kHz에서 2 GHz 범위까지 ±0.75 dB (max)의 우수한 이득 평탄도를 제공합니다.
  • 노이즈 피겨는 100 MHz에서 7.3 dB (typ) / 8 dB (max)입니다.
  • 1dB 이득 압축 지점(P1dB)에서의 출력은 1 GHz에서 +9.7 dBm (typ)입니다.
  • 3차 교차점(Third Order Intercept Point)은 300 MHz에서 +22 dBm (typ)입니다.
  • 상승 시간(Transition Time)은 140 psec입니다.
  • 입출력 임피던스는 50Ω이며 AC 커플링 방식입니다.
  • 커넥터 타입에 따라 BNC (Model 330B) 또는 Type N (Model 330N) 모델 선택이 가능합니다.



제품사양

sonoma-330

Feature Specification Condition
Bandwidth 10 kHz–2.5 GHz – 3 dB, rel. to gain at 1 GHz
Gain 20±1.5 dB at 1 GHz
10 V/V inverting, 50Ω load
Gain Flatness ±0.5 dB typ. / ±0.75 dB max 20 kHz–2 GHz
Noise Figure 7.3 dB typ at 100 MHz
8 dB max at 100 MHz
Maximum Output Level +11.7 dBm at 1 GHz
Output at 1dB Gain Compression +9.7 dBm typ at 1 GHz
Harmonic Distortion -43 dBc  dBm output, 300 MHz
Third Order Intercept Point + 22 dBm typ at 300 MHz
Impedance 50Ω a.c. coupled
Input Return Loss2 14 dB 300 kHz–1 GHz
> 11 dB typ 1–2 GHz
Output Return Loss7 14 dB 300 kHz–500 MHz
> 9 dB typ 500 MHz–1 GHz
> 6 dB typ 1–2 GHz
Reverse Isolation14 45 dB 300 kHz–2 GHz
Transition Time17 140 psec
Group Delay Variation19 ±60 psec 45 MHz–2 GHz
Connectors BNC (Model 330B) or Type N (Model 330N)
Input Damage Level ± 3V D.C
+ 13 dBm
Temperature Range
    Operating 0 to +55°C
    Storage -25 to +75°C
Power Requirements 100, 120, 220, or 240 V AC, $\pm$ 10%
50-60 Hz, 20 VA
