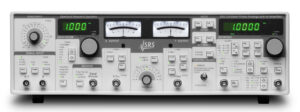

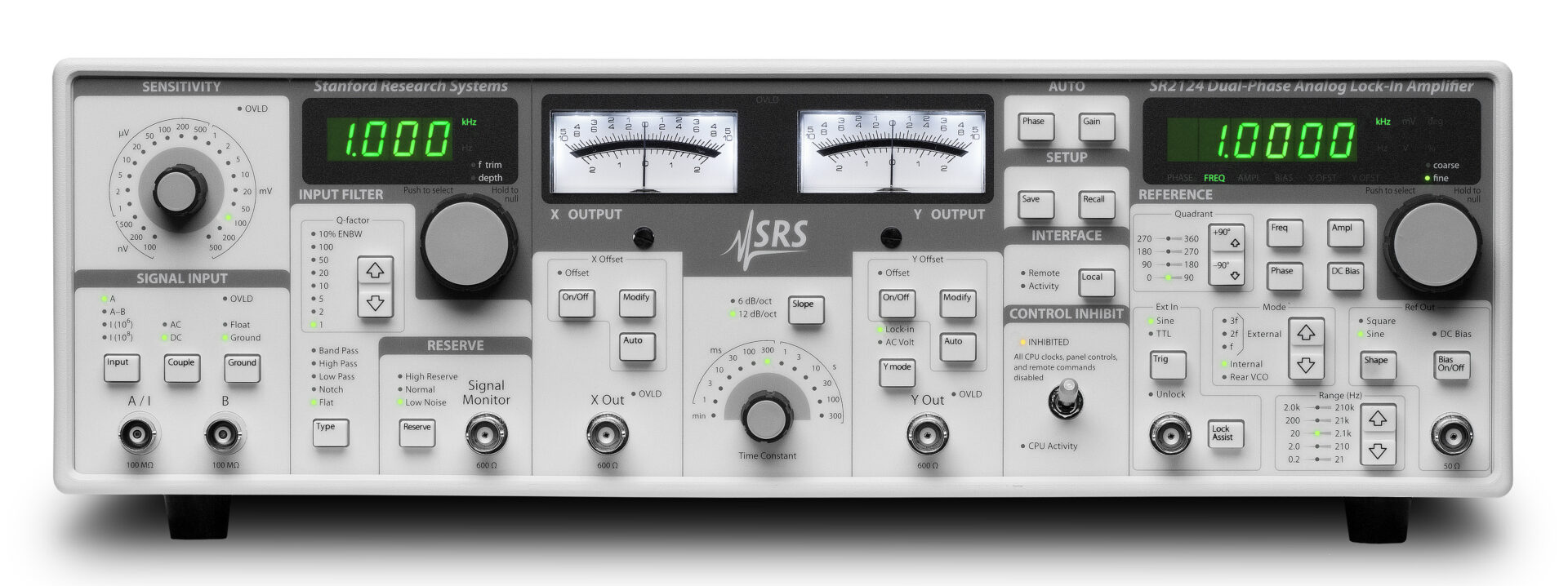

SR124&2124

SR124&2124

  • 주파수 범위 : 0.2 Hz ~ 200 kHz
  • 전압 입력 노이즈 : 2.5 nV/√Hz (at 1 kHz)
  • 다이나믹 리저브 : up to 60 dB
  • 시간 상수 범위 : 1 ms ~ 300 s
  • 전압 감도 범위 : 100 nV ~ 500 mV
카타로그
매뉴얼
견적요청

주파수 범위

0.2 Hz ~ 200 kHz

전압 입력 노이즈

2.5 nV/√Hz (at 1 kHz)

다이나믹 리저브

up to 60 dB

시간 상수 범위

1 ms ~ 300 s

전압 감도 범위

100 nV ~ 500 mV

주요특징

SR124&2124

  • SR124&2124(Analog lock-in amplifiers)
  • 0.2 Hz부터 200 kHz까지의 주파수 범위에서 작동하는 아날로그 락인 앰프입니다.
  • 100 nV ~ 500 mV의 전압 감도와 1 kHz 기준 2.5 nV/√Hz의 저노이즈 성능을 제공합니다.
  • 10^6 또는 10^8 V/A의 고이득 전류 입력단을 내장하고 있습니다.
  • 밴드패스(Q조절 가능), 하이패스, 로우패스, 노치 등 다양한 아날로그 신호 필터를 탑재했습니다.
  • 다이나믹 리저브를 Low(20 dB), Normal(40 dB), High(60 dB) 3단계로 선택할 수 있습니다.
  • F, 2F, 3F의 조화파(하모닉) 검출 기능을 지원합니다.
  • 1 ms부터 300 s까지의 넓은 시간 상수 범위를 제공합니다.
  • 락인 앰프 모드 또는 주파수 선택형 AC 전압계(AC Voltmeter) 모드로 작동할 수 있습니다.
  • RS-232 인터페이스가 기본 제공되며, 별도 유닛(SX199)을 통해 GPIB 및 이더넷 연결을 지원합니다.
제품사양

SR124&2124

SR2124 Specifications

Signal Channel
Voltage inputs Single-ended or differential
Sensitivity 100 nV to 500 mV
Current input 106 or 108 V/A
Input impedance
   Voltage 10 MΩ+ 35 pF, AC or DC coupled
   Current input 1 kΩ to virtual ground
Gain accuracy ±1 %
Gain stability 100 ppm/°C
(flat mode, normal reserve)
Noise (rms) 2.5 nV/√Hz at 1kHz
0.14 pA/√Hz at 1 kHz (106 V/A)
0.014 pA/√Hz at 100 Hz (108 V/A)
Signal filters (Tuneable from 0.2 Hz to 200 kHz)
   Flat Flat response to within ±1 % from 10 Hz to 100 kHz, ±2 % from 100 kHz to 200 kHz, and ±10 % below 10 Hz.
   Band pass Bandwidth adjustable from 1 % to 100 % of center frequency (Q from 100 to 1).
   High pass –12 dB/oct rolloff
   Low pass –12 dB/oct rolloff
   Notch Up to 80 dB attenuation
CMRR 100 dB at 10 kHz, decreasing by 6 dB/oct above 10 kHz
Dynamic reserve (without band pass filter)
   Low noise 20 dB
   Normal 40 dB
   High reserve 60 dB

Reference Channel
Frequency range 0.2 Hz to 200 kHz
Reference input TTL or sine (100 mVpp min.)
Input impedance 1 MΩ
Phase resolution 0.01°
Phase accuracy ±1° (2 to 20 kHz),
±5° (20 kHz to 200 kHz)
Harmonic detection F, 2F and 3F (ext. ref)

Demodulator
Output stability
   Low noise 20 ppm/°C
   Normal 100 ppm/°C
   High reserve 1000 ppm/°C
Time constants 1ms to 300 s (6 or 12 dB/oct rolloff). Minimum time position, typically 500 µs, is determined by stray capacitance. ±10 % (to 200 kHz)

Internal Oscillator
Range 0.2 Hz to 200 kHz
Outputs Sine, square. (When using an external reference, output is phase locked to the external reference.)
Frequency accuracy 0.1%
Frequency resolution 3½ digits or 1 mHz
(whichever is greater)
Amplitude 1 µV to 20 Vpp into 10 kΩ, 50 Ω output impedance.
Amplitude stability 50 ppm/°C

VCO
VCO input A 0 to 10 V signal corresponds to the beginning and ending frequencies in the range set on the front panel.

Displays
Panel meters Center-zero, mirror-backed
Offset Output can be offset up to ±1000% of full scale
Reference 3½-digit LED display

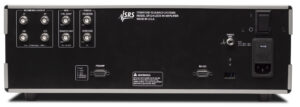

Inputs and Outputs
Lock-In/AC Volt Instrument can be operated as a lock-in amplifier or as a frequency selective AC voltmeter.
Output
   Lock-in X (Rcosθ), ±10 V
Y (Rsinθ), ±10 V
   AC Volt ±10 V
Ref. Out Analog output. Sine or square wave, up to ±20 Vpp
Remote preamp Provides power to the optional SR550, SR552 and SR554 preamps
Fiber optic interface Connection for SX199 Remote Computer Interface Unit. The SX199 has GPIB (IEEE-488.2), RS-232, and Ethernet interfaces for remotely controlling the SR2124.
RS-232 interface RS-232 interface is standard. All instrument functions can be controlled and read through the interface.
Quadrant outputs Four phase-shifted outputs at 0°, 90°, 180° and 270° from the reference. Output levels are 1 Vrms sinewaves.

General
Power 40 W, 100/120/220/240 VAC, 50/60 Hz
Dimensions 17″ × 5.25″ × 19.5″ (WHD)
Weight 23 lbs.
Warranty One year parts and labor on defects in materials and workmanship
