SR510

SR510

  • 주파수 범위 : 0.001 Hz ~ 102.4 kHz
  • 전압 입력 노이즈 : 6 nV/√Hz (at 1 kHz)
  • 다이나믹 리저브 : >100 dB
  • 시간 상수 범위 : 10 µs ~ 30 ks
  • 전압 감도 범위 : 2 nV ~ 1 V
카타로그
매뉴얼
견적요청

주파수 범위

0.5 Hz ~ 100 kHz

전압 입력 노이즈

7 nV/√Hz (at 1 kHz)

다이나믹 리저브

up to 60 dB

시간 상수 범위

1 ms ~ 100 s (Pre)

전압 감도 범위

100 nV ~ 500 mV

주요특징

SR510

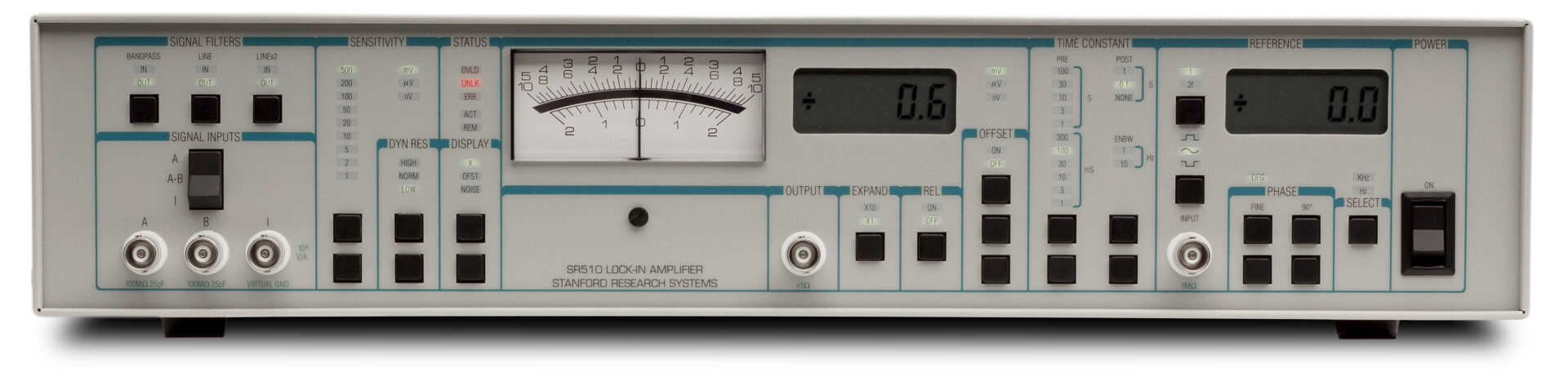

  • SR510(100 kHz lock-in amplifiers)
  • 0.5 Hz부터 100 kHz까지 작동하는 아날로그 락인 앰프입니다.
  • 100 nV ~ 500 mV의 전압 감도와 $10^6$ V/A의 전류 입력단을 제공합니다.
  • 1 kHz 기준 7 nV/√Hz의 낮은 전압 입력 노이즈를 특징으로 합니다.
  • 다이나믹 리저브를 20dB (LOW), 40dB (NORM), 60dB (HIGH)로 선택할 수 있습니다.
  • 기준 주파수의 기본파(Fundamental) 또는 2차 조화파(2f) 검출 모드를 지원합니다.
  • 1 ms부터 100 s까지 넓은 범위의 프리필터 시간 상수를 제공합니다.
  • 60 Hz/120 Hz 노치 필터 및 트래킹 밴드패스 필터가 내장되어 있습니다.
  • 정밀 아날로그 미터와 4-digit LCD로 X (RcosΘ) 값을 표시합니다.
  • RS-232 인터페이스가 기본 제공되며 GPIB는 옵션으로 지원됩니다.
제품사양

SR510

SR510 Specifications

Signal Channel
Inputs
   Voltage Single-ended or differential
   Current 106 V/A
Impedance
   Voltage 100 MΩ + 25 pF, AC coupled
   Current 1 kΩ to virtual ground
Full-scale sensitivity
   Voltage 100 nV to 500 mV
   Current 100 fA to 0.5 µA
Maximum inputs
   Voltage 100 VDC, 10 VAC damage threshold, 2 Vpp saturation
   Current 10 µA damage threshold, 1 µApp saturation
Noise
   Voltage 7 nV/√Hz at 1 kHz (typ.)
   Current 0.13 pA/√Hz at 1 kHz (typ.)
Common Mode
   Range 1 Vp
   Rejection 100 dB (DC to 1 kHz, degrades by 6 dB/oct above 1 kHz)
Gain accuracy 1 % (2 Hz to 100 kHz)
Gain stability 200 ppm/°C
Signal filters 60 Hz notch, -50 dB (Q=10, adjustable from 45 to 65 Hz)
120 Hz notch, -50 dB (Q=10, adjustable from 100 to 130 Hz)
Tracking band pass (Q=5). Filter adds 20 dB to dynamic reserve.
Dynamic reserve LOW (20 dB), 5 ppm/°C (1 µV to 500 mV sensitivity)
NORM (40 dB), 50 ppm/°C (100 nV to 50 mV sensitivity)
HIGH (60 dB), 500 ppm/°C (100 nV to 5 mV sensitivity)

Reference Channel
Frequency 0.5 Hz to 100 kHz
Input impedance 1 MΩ, AC coupled
Trigger
   Sine 100 mV minimum, 1 Vrms nominal
   Pulse ±1 V, 1 µs minimum width
Mode Fundamental or 2nd harmonic (2f)
Acquisition time 25 s (1 Hz ref.), 6 s (10 Hz ref.), 2 s (10 kHz ref.)
Slew rate 1 decade per 10 s at 1 kHz
Phase control 90° shifts, fine shifts in 0.025° steps
Phase noise 0.01° rms at 1 kHz (100 ms, 12 dB/oct rolloff time constant)
Phase drift 0.1°/°C
Phase error Less than 1° above 10 Hz
Orthogonality* 90° ± 1°

Demodulator
Stability 5 ppm/°C (LOW dynamic reserve)
50 ppm/°C (NORM dynamic reserve)
500 ppm/°C (HIGH dynamic reserve)
Time constants
   Pre 1 ms to 100 s (6 dB/octave)
   Post 1 s, 0.1 s, none (6 dB/octave)
Offset Up to 1× full scale (10× on expand)
Harmonic rejection -55 dB (band pass filter in)

Outputs and Interfaces
Channel 1 outputs X (RcosΘ), X Offset, X Noise
Output meters 2 % precision analog meter
Output LCD 4-digit LCD display shows same value as the analog meter.
Output BNC ±10 V corresponds to full scale input (<1 Ω output impedance)
X output X (RcosΘ), ±10 V, <1 Ω output impedance
Reference LCD 4-digit LCD display for reference phase shift or frequency
X1 to X4 4 analog inputs, 13-bit, ±10.24 V
X5, X6 2 analog outputs, 13-bit, ±10.24 V
Ratio Ratio output equals 10× signal output divided by the denominator of the input.
Internal oscillator
   Range 1 Hz to 100 kHz
   Accuracy 10 %
   Stability 150 ppm/°C (frequency), 500 ppm/°C (amplitude)
   Distortion 2 % THD
   Amplitude 10 mVrms, 100 mVrms, 1 Vrms
Computer interfaces RS-232 standard, GPIB optional. All instrument functions can be controlled and read through the interfaces.

General
Power 35 W, 100/120/220/240 VAC, 50/60 Hz
Dimensions 17″ × 3.5″ × 17″ (WHL)
Weight 12 lbs.
Warranty One year parts and labor on defects in materials and workmanship
