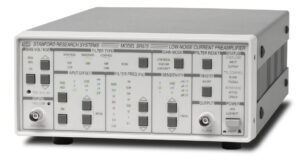

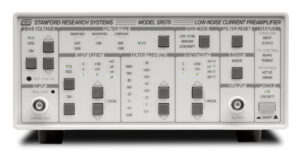

SR570

SR570

  • 감도 범위 : 1 pA/V ~ 1 mA/V
  • 입력 노이즈 : 5 fA/√Hz (min)
  • 주파수 대역폭 : 1 MHz (max)
  • 배터리 작동 : 15 시간
  • 출력 전압 : ±5 V
카타로그
매뉴얼
견적요청

감도 범위

1 pA/V ~ 1 mA/V

입력 노이즈

5 fA/√Hz (min)

주파수 대역폭

1 MHz (max)

게인 모드

저노이즈 / 고대역폭 / 저드리프트

출력 전압

±5 V

주요특징

SR570

  • SR570(Low noise current preamplifier)
  • 1 pA/V부터 1 mA/V까지 넓은 감도 범위를 제공하는 저노이즈 전류 프리앰프입니다.
  • ‘저노이즈’ 모드에서 최저 5 fA/√Hz의 매우 낮은 입력 노이즈 성능을 갖췄습니다.
  • ‘고대역폭’ 모드 설정 시 최대 1 MHz의 넓은 주파수 응답을 지원합니다.
  • AC 라인 노이즈를 완벽하게 차단하기 위한 내장 배터리 전원 (최대 15시간 작동)을 제공합니다.
  • 측정 조건에 맞춰 저노이즈(Low Noise), 고대역폭(High Bandwidth), 저드리프트(Low Drift) 3가지 게인 모드를 선택할 수 있습니다.
  • 0.03 Hz ~ 1 MHz 범위에서 설정 가능한 2개의 6 dB/oct 롤오프 필터(LP 또는 HP)를 내장하고 있습니다.
  • 앰프 그라운드와 섀시 그라운드가 분리되어 있으며, 최대 ±40 V까지 플로팅(floating)이 가능합니다.
  • 가상 널(Virtual Null) 입력 또는 사용자가 ±5 V까지 설정 가능한 바이어스(Bias) 입력을 지원합니다.
  • 긴 시간 상수의 필터 리셋 버튼, 외부 블랭킹 및 토글(gain invert) TTL 입력을 제공합니다.
제품사양

SR570

SR570 Specifications

Input
Inputs Virtual null or user-set bias (±5 V)
Input offset ±1 pA to ±1 mA adjustable DC offset current
Maximum input ±5 mA
Noise See table below
Sensitivity 1 pA/V to 1 mA/V in 1-2-5 sequence (vernier adj. in 0.5 % steps)
Frequency response ±0.5 dB to 1 MHz. Adjustable front-panel frequency response compensation for source capacitance.
Grounding Amplifier ground is fully floating. Amplifier and chassis ground are available at rear panel. Input ground can float up to ±40 V.

Filters
Signal filters 2 configurable (low-pass or high-pass) 6 dB/oct rolloff filters. -3 dB points are settable in a 1-3-10 sequence from 0.03 Hz to 1 MHz.
Gain allocation
   Low noise Gain is allocated to the front end for best noise performance.
   High bandwidth Front-end gain is reduced for optimum frequency response.
   Low drift Low bias current amplifier is used for reduced drift at high sensitivity.
Filter reset Long time constant filters may be reset with front-panel button.

Output
Gain accuracy ±0.5 % of output + 10 mV
(25 °C)
DC drift See table below
Maximum output ±5 V into a high impedance load

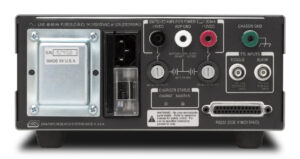

General
External blanking TTL input sets gain to zero
External toggle TTL input inverts gain polarity
Rear panel biasing ±12 VDC @ 200 mA, referenced to amplifier ground
Computer interface RS-232, 9600 baud, receive only
Power 100/120/220/240 VAC, 6 watts charged, 30 watts while charging. Internal batteries provide 15 hours of operation between charges. Batteries are charged while connected to the line.
Dimensions 8.3″ × 3.5″ × 13.0″ (WHL)
Weight 15 lbs. (batteries installed)
Warranty One year parts and labor on defects in materials and workmanship
Sensitivity
(A/V)		 Bandwidth
(-3 dB)*		 Noise/vHz** Temp. coefficient ± (%input + offset)/°C DC Input
Impedance
High BW Low Noise High BW Low Noise Low Drift (11 to 28 °C) All Modes
10-3 1.0 MHz 1.0 MHz 150 pA 150 pA 0.01 % + 20 nA 1 Ω
10-4 1.0 MHz 500 kHz 100 pA 60 pA 0.01 % + 2 nA 1 Ω
10-5 800 kHz 200 kHz 60 pA 2 pA 0.01 % + 200 pA 100 Ω
10-6 200 kHz 20 kHz 2 pA 600 fA 0.01 % + 20 pA 100 Ω
10-7 20 kHz 2 kHz 600 fA 100 fA 0.01 % + 2 pA 10 kΩ
10-8 2 kHz 200 Hz 100 fA 60 fA 0.01 % + 400 fA 10 kΩ
10-9 200 Hz 15 Hz 60 fA 10 fA 0.025 % + 40 fA 1 MΩ
10-10 100 Hz 10 Hz 10 fA 5 fA 0.025 % + 20 fA 1 MΩ
10-11 20 Hz 10 Hz 10 fA 5 fA 0.040 % + 20 fA 1 MΩ
10-12 10 Hz 10 Hz 5 fA 5 fA 0.040 % + 20 fA 1 MΩ


* Frequency Compensation adjusted for flat frequency response
** Average noise in the frequency range below the 3 dB point but above the frequency where 1/f noise is significant
