U2000 Series USB 파워 센서

U2000 Series USB 파워 센서

  • 주파수 범위 : 9 kHz ~ 24 GHz
  • 파워 레인지 : -60 dBm ~ +44 dBm
  • 파워 정확도 : +/- 3.0%
  • 최대 측정 속도 : 1000 readings/s
  • SWR (최대) : 1.15 ~ 1.31
카타로그
매뉴얼
견적요청

주파수 범위

9 kHz ~ 24 GHz

파워 레인지

-60 dBm ~ +44 dBm

파워 정확도

±3.0%

최대 측정 속도

1000 readings/s

SWR (최대)

1.15 ~ 1.31

주요특징

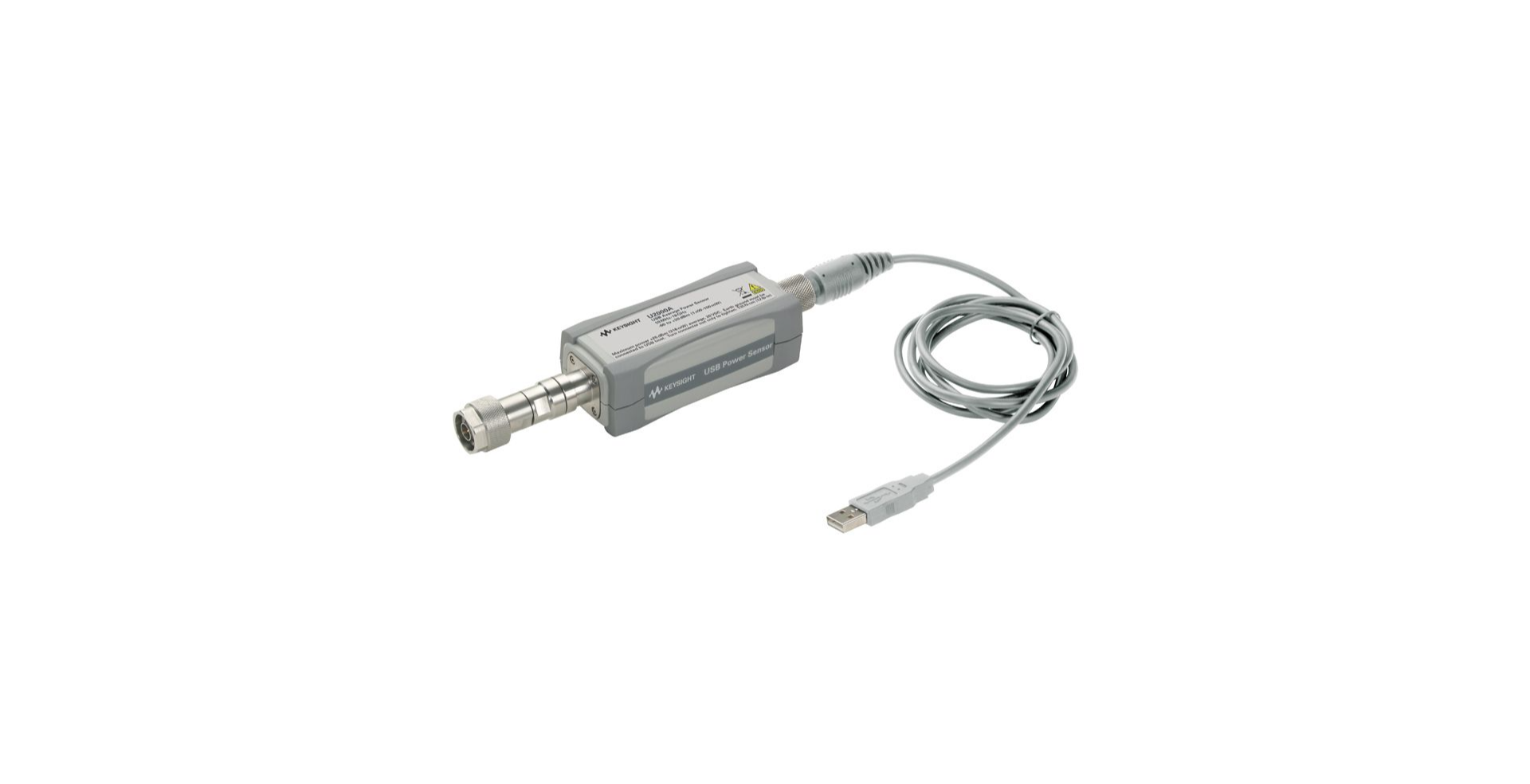

U2000 Series USB 파워 센서

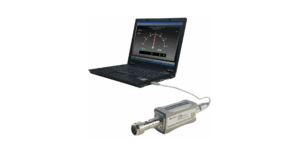

  • 별도의 파워 미터 본체 없이 PC나 특정 계측기에 USB로 직접 연결하여 사용합니다.
  • 9 kHz ~ 24 GHz의 넓은 주파수 범위와 -60 dBm ~ +44 dBm의 넓은 동적 범위를 지원합니다 (모델별 상이).
  • 가볍고 컴팩트하며 USB 전원만 사용하므로 휴대 및 설치가 간편합니다.
  • 별도의 교정기 없이 내부 제로화(Internal Zeroing)가 가능하여 테스트 시간을 단축하고 센서 마모를 줄입니다.
  • 최대 1000 readings/s (버퍼 모드)의 빠른 측정 속도로 생산 테스트 효율을 높입니다.
  • 내부 및 외부 트리거 측정을 지원하며 (U2004A 제외) , 트레이스 디스플레이로 게이트 설정이 용이합니다.
  • Keysight BenchVue 소프트웨어를 통해 PC에서 간편하게 데이터를 로깅하고 시각화할 수 있습니다.
  • 20개 이상의 채널을 동시에 모니터링할 수 있습니다.
  • 특정 키사이트 계측기(신호 발생기, 스펙트럼 분석기 등)에 연결하여 파워 미터 기능을 추가할 수 있습니다.
제품사양

U2000 Series USB 파워 센서

Keysight U2000 Series USB Power Sensors Specifications

Frequency and Power Ranges

Model Frequency Range Power Range Maximum Power
U2000A 10 MHz to 18 GHz -60 to +20 dBm +25 dBm avg, 20 VDC +33 dBm pk, < 10 us
U2001A 10 MHz to 6 GHz -60 to +20 dBm +25 dBm avg, 20 VDC +33 dBm pk, < 10 us
U2002A 50 MHz to 24 GHz -60 to +20 dBm +25 dBm avg, 20 VDC +33 dBm pk, < 10 us
U2004A 9 kHz to 6 GHz -60 to +20 dBm +25 dBm avg, 5 VDC +33 dBm pk, < 10 us
U2000B 10 MHz to 18 GHz -30 to +44 dBm +45 dBm avg, 20 VDC +47 dBm pk, 1 us
U2001B 10 MHz to 6 GHz -30 to +44 dBm +45 dBm avg, 20 VDC +47 dBm pk, 1 us
U2000H 10 MHz to 18 GHz -50 to +30 dBm +33 dBm avg, 20 VDC +50 dBm pk, 1 us
U2001H 10 MHz to 6 GHz -50 to +30 dBm +33 dBm avg, 20 VDC +50 dBm pk, 1 us
U2002H 50 MHz to 24 GHz -50 to +30 dBm +33 dBm avg, 10 VDC +50 dBm pk, 1 us

Measurement Speed

Mode Speed
Normal 20 readings/s
x2 40 readings/s
Fast 110 readings/s
Buffered (50 readings) 1000 readings/s

Maximum SWR (0 deg C to 55 deg C)

Model Frequency Range Max SWR
U2000A 10 to 30 MHz 1.21
> 30 MHz to < 2 GHz 1.15
2 to 14 GHz 1.20
14 to 16 GHz 1.23
16 to 18 GHz 1.27
U2001A 10 to 30 MHz 1.21
> 30 MHz to < 2 GHz 1.15
2 to 6 GHz 1.20
U2002A 50 MHz to 2 GHz 1.15
> 2 to 14 GHz 1.20
> 14 to 16 GHz 1.23
> 16 to 18 GHz 1.27
> 18 to 24 GHz 1.30
U2004A 9 kHz to 2 GHz 1.15
> 2 to 6 GHz 1.20
U2000B 10 MHz to 2 GHz 1.14
> 2 to 12.4 GHz 1.18
12.4 to 18 GHz 1.25
U2001B 10 MHz to 2 GHz 1.14
> 2 to 6 GHz 1.18
U2000H 10 MHz to < 8 GHz 1.17
8 to 12.4 GHz 1.26
12.4 to 18 GHz 1.29
U2001H 10 MHz to 6 GHz 1.17
U2002H 50 MHz to < 8 GHz 1.17
8 to 12.4 GHz 1.26
12.4 to 18 GHz 1.29
> 18 to 24 GHz 1.31

Power Accuracy (Average Only Mode, 0 deg C to 55 deg C, excludes mismatch, cal factor, zero set, drift, noise)

Model Accuracy
U2000/1/2/4A +/- 3.5%
U2000/1/2H +/- 5.0%
U2000/1B +/- 4.0%

Zero Set, Zero Drift, Measurement Noise (Average Only Mode, representative values)

Model Power Range Zero Set (internal) Zero Drift Measurement Noise
U2000/1/2/4A -60 to -35 dBm +/- 1.5 nW 200 pW 1 nW
+10 to +20 dBm +/- 6 uW 2 uW 10 uW
U2000/1/2H -50 to -25 dBm +/- 15 nW 2 nW 10 nW
+20 to +30 dBm +/- 60 uW 20 uW 100 uW
U2000/1B -30 to -5 dBm +/- 1.8 uW 200 nW 1 uW
+26 to +44 dBm +/- 4 mW 500 uW 1 mW

Trigger Specifications (Not applicable for U2004A)

Feature Specification
Internal Trigger
    Resolution 0.1 dB
    Level accuracy +/- 1 dB
    Jitter +/- 1 us
External TTL Trigger Input
    Impedance 50 Ohm or 1 kOhm (Option U2001A-H16 only)
    Trigger low < 1.1 V
    Trigger high > 1.9 V
    Minimum pulse width 35 ns
    Trigger latency 11 us +/- 2 us
    Trigger delay range -0.15 to +0.15 s
    Trigger hold-off range 1 us to 400 ms

Normal Mode Key Specifications (Not applicable for U2004A)

Parameter Performance
Maximum video bandwidth 40 kHz
Minimum rise time 40 us
Minimum fall time 40 us
Minimum pulse width 200 us
Sampling rate 1.47 Msps
Dynamic range U2000/1/2A: -30 to +20 dBm U2000/1/2H: -10 to +30 dBm U2000/1B: 0 to +44 dBm

General Specifications

Feature Specification
Current requirement 200 mA max
Connector U2000/1/4A, U2000/1H, U2000/1B: N-type (m), 50 Ohm U2002A, U2002H: 3.5 mm (m), 50 Ohm
Cable USB 2.0 Type A to 5-pin Mini-B
Operating Temperature 0 to 55 deg C
Operating Altitude Up to 4600 m (15,000 ft)
