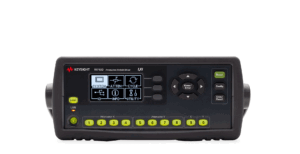

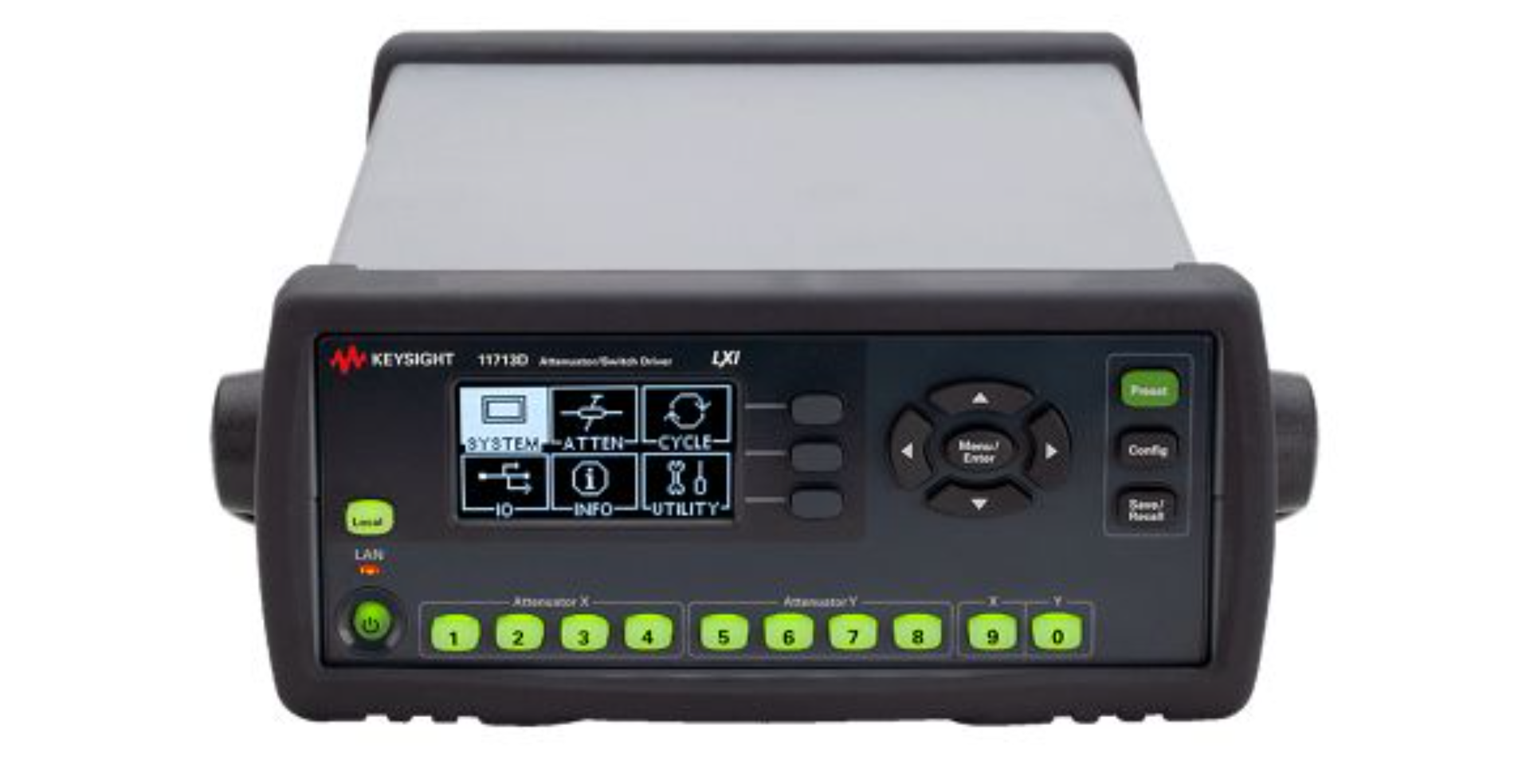

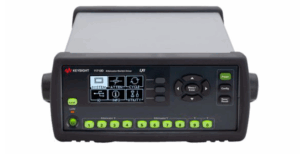

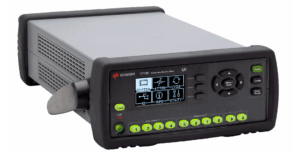

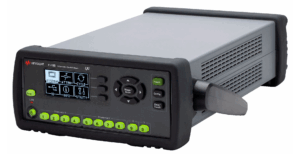

11713D 감쇠기/스위치 드라이버

11713D 감쇠기/스위치 드라이버

  • 구동 능력 : 최대 감쇠기 4개 + 스위치 4개 or SPDT 스위치 20개
  • 제공 전압 : 5 V, 15 V, 24 V & 사용자 정의 외부 전압
  • 인터페이스: GPIB, USB, LAN
  • 하위 호환성: 11713B (11713D) / 11713C (11713E)
  • 전류: 최대 3.4 A
카타로그
매뉴얼
견적요청

구동 능력

최대 감쇠기 4개 + 스위치 4개 or SPDT 스위치 20개

제공 전압

5 V, 15 V, 24 V & 사용자 정의 외부 전압

전류

3.4 A

하위 호환성

11713B (11713D) / 11713C (11713E)

인터페이스

GPIB, USB, LAN

주요특징

11713D 감쇠기/스위치 드라이버

쉽고 빠른 설계 검증 및 자동화된 테스트

키사이트의 11713D 감쇠기/스위치 드라이버는 키사이트의 프로그래밍 가능 감쇠기와 RF 스위치(전자 기계식(EM) 및 솔리드 스테이트 스위치)에 대한 원격 또는 전면 패널 드라이브 제어를 제공합니다. 또한 키사이트 11713D를 사용해서 최대 10개의 SPDT 스위치 또는 2개의 프로그래밍 가능 감쇠기를 독립적으로 제어할 수 있습니다. 벤치탑과 ATE 환경을 모두 고려해서 설계된 이 유연한 독립형 드라이버는 직관적인 사용자 인터페이스, 다양한 스위칭 옵션, 소프트웨어 프로그래밍 지원, 원격 제어 기능으로 쉽고 빠른 설계 검증과 자동화된 테스트가 가능합니다.

전원 공급기가 내장되어 있어 외부 전원이 필요치 않습니다. 각 키사이트 11713D에는 키사이트의 프로그래밍 가능 감쇠기와 스위치에 지점 간 연결이 가능하도록 14개의 선택적 플러그인 드라이브 케이블이 제공됩니다.

ATE 시스템의 쉽고 빠른 전면 패널 및 원격 제어

전면 패널 푸시 버튼과 읽기 쉬운 LCD 디스플레이를 통해 전압, TTL 기능, 연속 드라이브, 펄스 드라이브, IP 주소 등의 기능을 간편하게 설정할 수 있습니다. 강력한 소프트웨어 프로그래밍, GPIB, USB 및 LAN 연결, 소프트웨어 장비 드라이버가 장비 및 프로그래밍 호환성을 제공합니다.

  • 감쇠기 및 스위칭 기능

    • 최대 10개의 SPDT 스위치와 2개의 프로그래밍 가능 감쇠기 제어
    • 키사이트의 전자 기계식(EM) 및 솔리드 스테이트 스위치 구동
    • 연속 및 펄스 드라이브 모두 지원

    원격 제어 및 프로그래밍

    • 완벽한 기능의 그래픽 웹 인터페이스를 통해 11713D를 원격으로 제어하고 트리거하는 LXI 규격 제품
    • USB 및 LAN 옵션을 통해 손쉬운 원격 통합을 지원하는 GPIB
    • 표준 SCPI 프로그래밍 언어
    • 키사이트 11713B와 역방향 호환

    드라이브 전원 공급기

    • 24 V, 단일 전압
    • 3.4 A의 최대 연속 전류

    기타 특징

    • 자동화된 테스트 장비(ATE)의 빠른 설정과 스위칭 및 원격 제어를 위한 사용자에게 친숙한 인터페이스
    • 손쉬운 스위치 수명 모니터링을 위한 내장 카운터
    • 14개의 선택적 케이블 유형을 사용하여 키사이트의 프로그래밍 가능 감쇠기 및 스위치와 지점 간 연결



제품사양

11713D 감쇠기/스위치 드라이버

Keysight 11713D/E Specifications

Model Comparison

Feature 11713D 11713E
Drives up to (Attenuators & Switches) 2 Attenuators + 2 Switches 4 Attenuators + 4 Switches
Drives up to (SPDT Switches) 10 SPDT switches 20 SPDT switches
Voltage 24 V 5, 15, 24 V & User selectable
Voltage Drive Banks 1 bank 2 independent banks
Connectivity GPIB, USB, LAN (LXI Class C) GPIB, USB, LAN (LXI Class C)
Backwards Compatibility Yes (with 11713B) Yes (with 11713C)
Supported Devices Any Keysight attenuator or switch (exceptions apply) Any Keysight attenuator or switch (exceptions apply)



Remote Programming

Feature Specification
Interface GPIB (IEEE 488.2), 10/100 BaseT LAN, USB 2.0
Command Language SCPI (Keysight 11713B/C backward compatible)
GPIB Compatibility SH0, AH1, T0, TE0, L2, LE0, SR0, RL1, PP0, DC0, DT0, C0



Supplemental Specifications

Feature Specification
Power 100 to 240 Vac (auto), 50/60 Hz, 160 VA maximum
Current 3.4 A maximum continuous (total), < 0.7 A per contact
Maximum Load Inductance 500 mH
Maximum Load Capacitance < 0.01 uF for contact pairs 9 and 0



Mechanical Information

Model Net Weight (with/without bumper) Dimensions (H x W x D, with bumper) Dimensions (H x W x D, without bumper)
11713D 3.5 kg / 3.1 kg 103.0 x 261.3 x 378.7 mm 87.7 x 212.7 x 364.1 mm
11713E 3.6 kg / 3.2 kg 103.0 x 261.3 x 378.7 mm 87.7 x 212.7 x 364.1 mm
