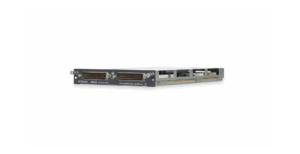

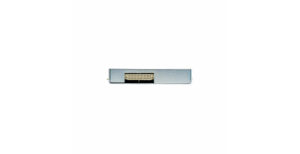

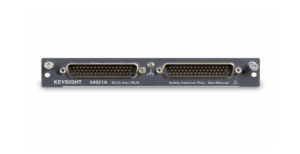

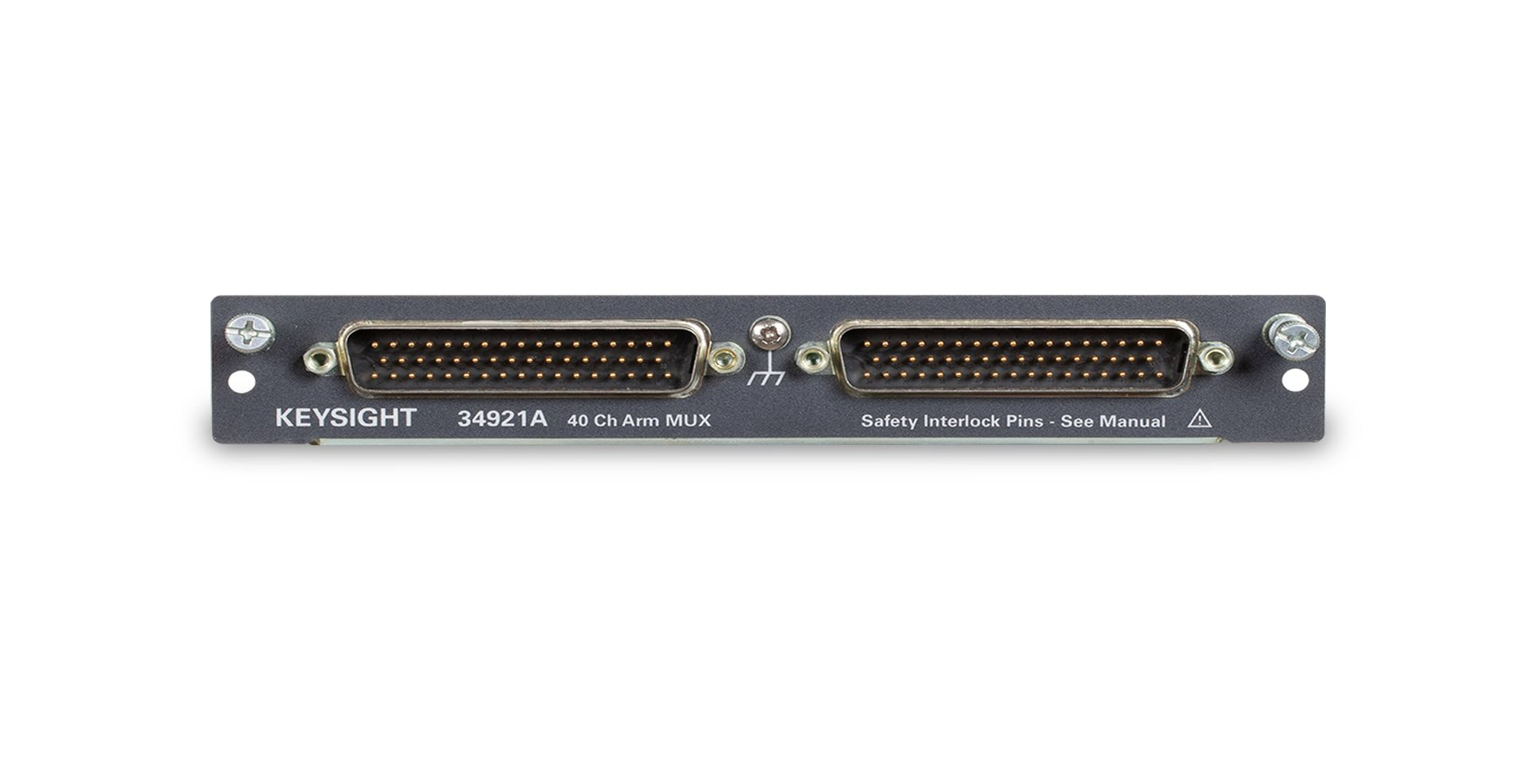

34921A 40채널 전기자 멀티플렉서 모듈

34921A 40채널 전기자 멀티플렉서 모듈

  • 최대 스캔속도 : 100 ch/sec
  • 대역폭 : 45 MHz
  • 최대 전류 : 1A
  • 최대 전압 : ±300V
  • 채널 : 40ch
카타로그
매뉴얼
견적요청

Max scan

100ch/sec

Bandwidth

45MHz

Max current

1A

Max volts

300V

channel

44ch

주요특징

34980A 다기능 스위치/측정 장치용 키사이트 34921A 모듈은 범용 스캔을 위한 다목적 멀티플렉서입니다. 낮은 발열 오프셋 특성과 터미널 블록의 내장형 열전쌍 레퍼런스가 있어 내부 DMM으로 직접 온도 측정을 하는 경우에 적합합니다. 조밀한 다기능 스위칭과 초당 100채널 스캔 속도를 결합해 폭넓은 데이터 수집 분야에 사용할 수 있습니다.

네 개의 추가 융합 입력(총 44개 채널)은 최대 1 A의 전류를 내부 DMM으로 전달하므로 외부 션트 저항기 없이 AC 및 DC 전류 측정이 가능합니다. 표준 50핀 Dsub 커넥터가 있어 표준 케이블, 터미널 블록 또는 대량 상호연결 솔루션에 사용할 수 있습니다.

  • 2-와이어 채널 40개
  • 300V, 1 A 스위치; 2 A 통전 전류
  • 100 ch/s의 스캔
  • 2-와이어 또는 4-와이어 혼합 구성
  • 내장형 열전쌍 레퍼런스 정션
  • 전류 채널 4개
  • 래칭 전기자 계전기(계전기 카운터 포함)
제품사양
항목 34921A 34922A 34923A 34924A 34925A
Channels / Configurations 40 2-wire20 4-wire4 current1.5 A Fused 70 2-wire35 4-wire 80 1-wire40 2-wire20 4-wire 70 2-wire35 4-wire 80 1-wire40 2-wire20 4-wire
Switch type Armature latching Armature latching Reed Reed Optically isolated FET
Max volts ±300 V ±300 V ±150 V peak ±150 V peak ±80 V peak
Max current (DC, AC RMS) 1A 1A 0.5 A 0.5 A 0.02 A
Switch current 2A 2A 1.5 A 1.5 A —
Carry current 2A 2A 1.5 A 1.5 A —
Power (VA) 60 VA 60 VA 10 VA 10 VA 1.6 VA
Volt-Hertz limit 10⁸ 10⁸ 10⁸ 10⁸ —
Initial closed channel res. < 1.5 Ω < 1.5 Ω < 1.5 Ω / 200 mΩ nominal < 1.5 Ω / 200 mΩ nominal < 700 Ω
Offset voltage < 3 μV < 3 μV < 50 μV< 100 μV 1-wire < 50 μV < 3 μV
DC Isolation (ch-ch, ch-earth) > 10 GΩ > 10 GΩ > 10 GΩ > 10 GΩ > 10 GΩ
Leakage current N/A N/A N/A N/A 20 nA
T/C cold junction accuracy ±1 °C N/A N/A N/A N/A
Bandwidth at terminal block 45 MHz 25 MHz 45 MHz (2-wire)10 MHz (1-wire) 25 MHz (2-wire)10 MHz (1-wire) 1 MHz
Crosstalk (ch-ch) -75 dB -75 dB -75 dB -75 dB Not recommended for RF
Capacitance at terminal block HI-LO: 150 pFLO-earth: 150 pF HI-LO: 250 pFLO-earth: 200 pF 120 pF 170 pF HI-LO: 100 pFLO-earth: 300 pF (600 pF 1-wire)
Relay life (typical) 100 M (no-load)10 M (10 V, 100 mA)100 k (rated load) 100 M10 M100 k 1000 M10 M10 k 1000 M10 M10 k Unlimited within banks
Scanning speeds 100 ch/sec 100 ch/sec 500 ch/sec 500 ch/sec 1000 ch/sec
Open/close time (typical) 4 ms / 4 ms 4 ms / 4 ms 0.5 ms / 0.5 ms 0.5 ms / 0.5 ms 0.25 ms / 0.25 ms
Analog bus backplane Yes Yes Yes Yes Yes
