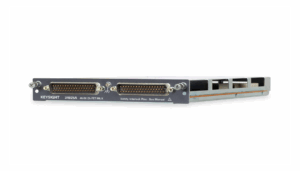

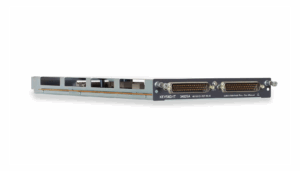

34925A 40/80채널 광학 격리 FET 멀티플렉서 모듈

34925A 40/80채널 광학 격리 FET 멀티플렉서 모듈

  • 최대 스캔속도 : 1000 ch/sec
  • 대역폭 : 1 MHz
  • 최대 전류 : 0.02A
  • 최대 전압 : ±80V
  • 채널 : 80ch
카타로그
매뉴얼
견적요청

Max scan

1000ch/sec

Bandwidth

1MHz

Max current

0.02A

Max volts

80V

channel

80ch

주요특징
  • 2-와이어 채널 40개 또는 1-와이어 채널 80개
  • 2-와이어 또는 4-와이어 혼합 구성
  • 광학적으로 분리된 고속 FET 스위치(릴레이 카운터 포함)
  • +/-80 V 피크, 20 mA 스위치
  • 1000 ch/s의 스캔

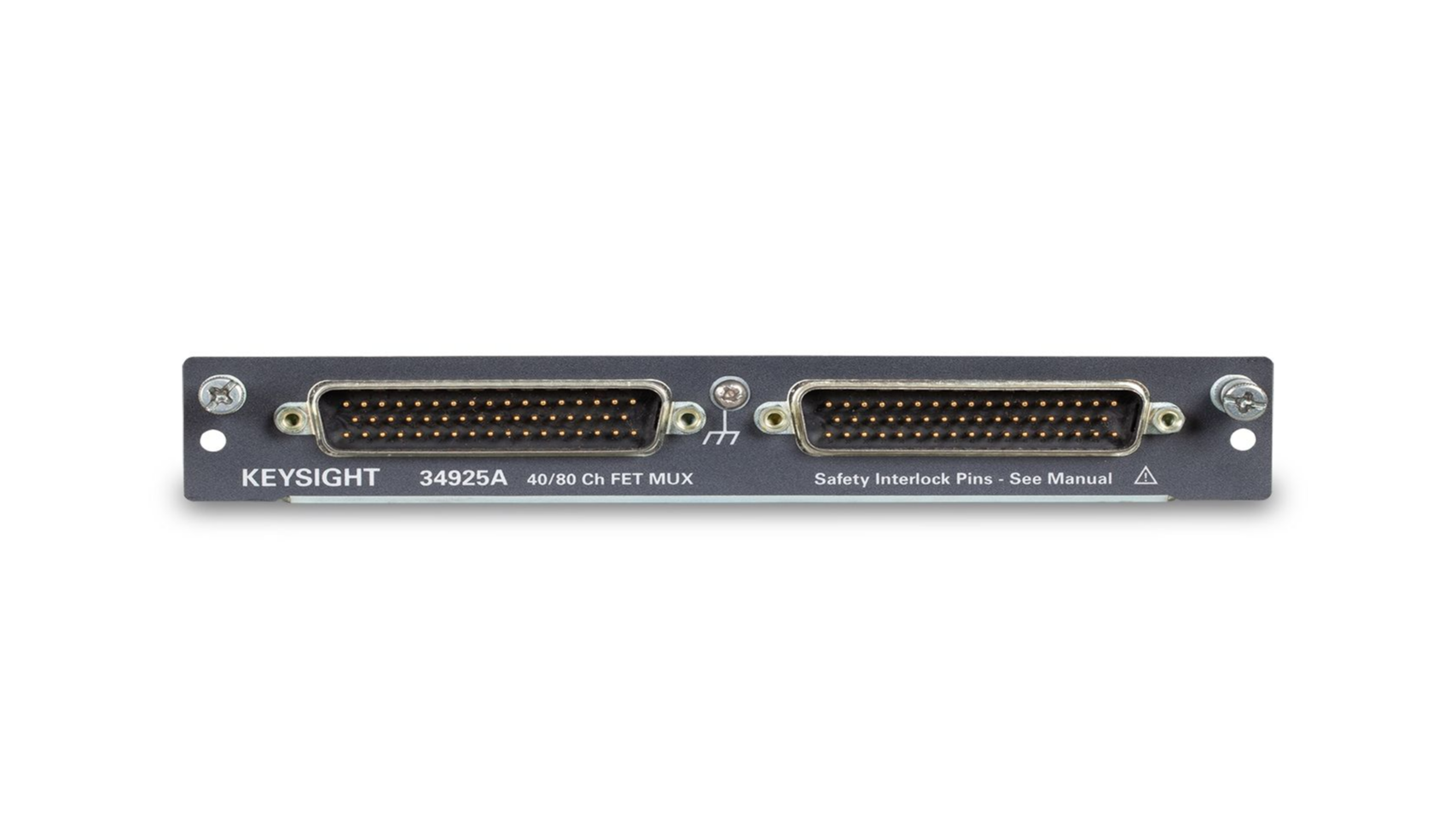

34980A 다기능 스위치/측정 장치용 키사이트 34925A 모듈은 긴 수명의 솔리드 스테이트 릴레이를 사용하는 고속 멀티플렉서입니다. 고속 FET 릴레이는 초당 최대 1000개의 채널을 스캔합니다. 긴 수명의 고속 릴레이가 필요한 대량의 자동화된 테스트 분야에 이 모듈을 사용합니다; 2-와이어 및 4-와이어 채널을 동일 모듈에서 혼합해서 사용하거나 1-와이어 멀티플렉서로 구성할 수 있습니다. 표준 50핀 D-sub 커넥터가 있어 표준 케이블, 터미널 블록 또는 대량 상호연결 솔루션에 사용할 수 있습니다.

제품사양
항목 34921A 34922A 34923A 34924A 34925A
Channels / Configurations 40 2-wire20 4-wire4 current1.5 A Fused 70 2-wire35 4-wire 80 1-wire40 2-wire20 4-wire 70 2-wire35 4-wire 80 1-wire40 2-wire20 4-wire
Switch type Armature latching Armature latching Reed Reed Optically isolated FET
Max volts ±300 V ±300 V ±150 V peak ±150 V peak ±80 V peak
Max current (DC, AC RMS) 1A 1A 0.5 A 0.5 A 0.02 A
Switch current 2A 2A 1.5 A 1.5 A —
Carry current 2A 2A 1.5 A 1.5 A —
Power (VA) 60 VA 60 VA 10 VA 10 VA 1.6 VA
Volt-Hertz limit 10⁸ 10⁸ 10⁸ 10⁸ —
Initial closed channel res. < 1.5 Ω < 1.5 Ω < 1.5 Ω / 200 mΩ nominal < 1.5 Ω / 200 mΩ nominal < 700 Ω
Offset voltage < 3 μV < 3 μV < 50 μV< 100 μV 1-wire < 50 μV < 3 μV
DC Isolation (ch-ch, ch-earth) > 10 GΩ > 10 GΩ > 10 GΩ > 10 GΩ > 10 GΩ
Leakage current N/A N/A N/A N/A 20 nA
T/C cold junction accuracy ±1 °C N/A N/A N/A N/A
Bandwidth at terminal block 45 MHz 25 MHz 45 MHz (2-wire)10 MHz (1-wire) 25 MHz (2-wire)10 MHz (1-wire) 1 MHz
Crosstalk (ch-ch) -75 dB -75 dB -75 dB -75 dB Not recommended for RF
Capacitance at terminal block HI-LO: 150 pFLO-earth: 150 pF HI-LO: 250 pFLO-earth: 200 pF 120 pF 170 pF HI-LO: 100 pFLO-earth: 300 pF (600 pF 1-wire)
Relay life (typical) 100 M (no-load)10 M (10 V, 100 mA)100 k (rated load) 100 M10 M100 k 1000 M10 M10 k 1000 M10 M10 k Unlimited within banks
Scanning speeds 100 ch/sec 100 ch/sec 500 ch/sec 500 ch/sec 1000 ch/sec
Open/close time (typical) 4 ms / 4 ms 4 ms / 4 ms 0.5 ms / 0.5 ms 0.5 ms / 0.5 ms 0.25 ms / 0.25 ms
Analog bus backplane Yes Yes Yes Yes Yes
