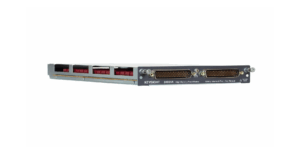

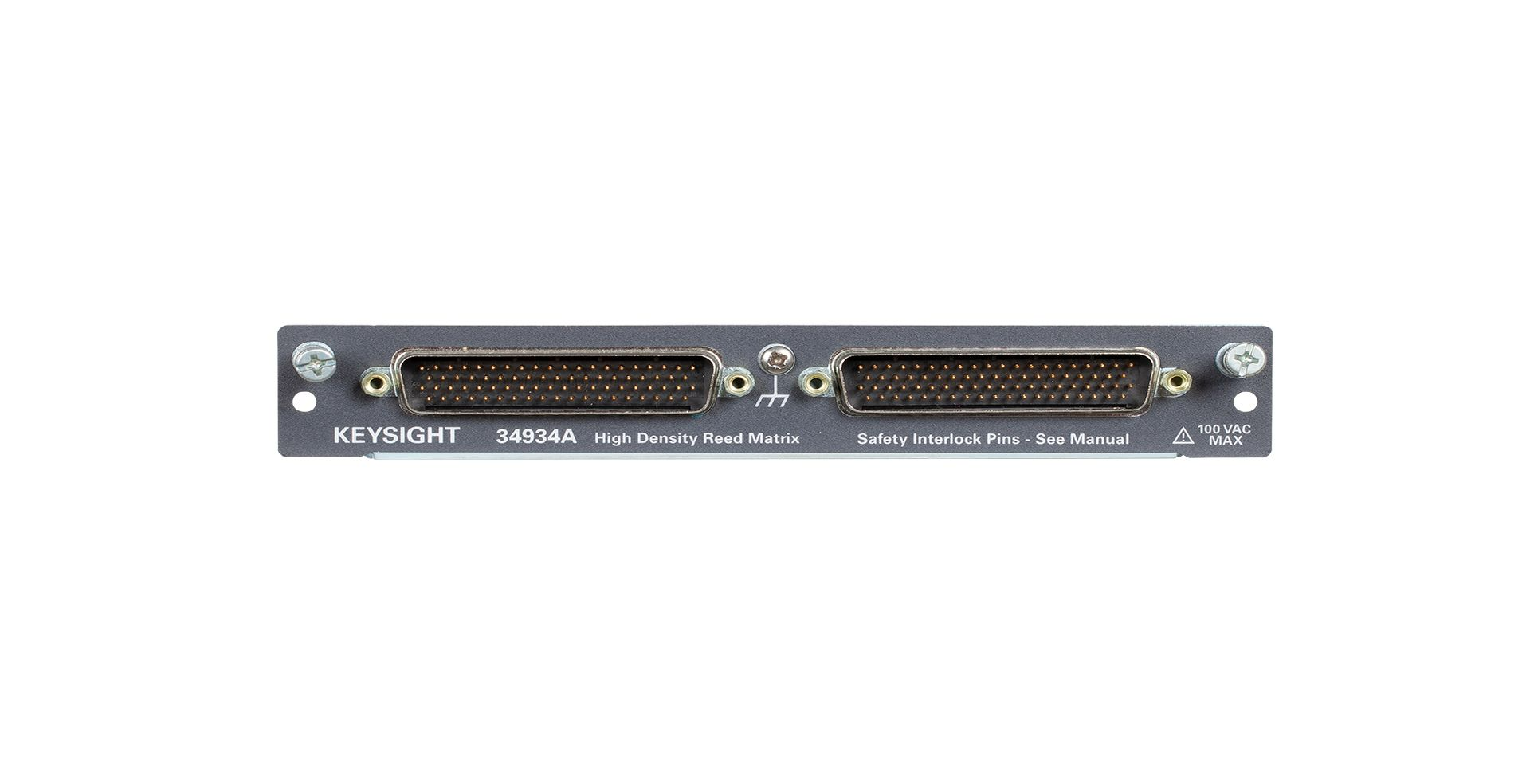

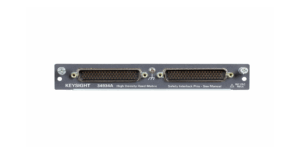

34934A Quad 4×32 리드 매트릭스 모듈

최대 스캔속도 : 500 ch/sec
대역폭 : 20 MHz
최대 전류 : 0.5A
최대 전압 : ±100V
채널 : Quad 4×32 reed matrix

Max scan

500ch/sec

Bandwidth

20MHz

Max current

0.5A

Max volts

100V

channel

Quad 4x32 reed matrix

주요특징

4×128, 8×64 또는 16×32 1와이어 구성
4×64 또는 8×32 2와이어 구성
100 V, 0.5 A 스위치/통전 전류
고속 경로 스위칭을 지원하는 리드 릴레이
릴레이 사이클 카운터
더 큰 매트릭스 생성을 지원하는 행 확장 및 행 분리
저레벨 측정에 적합한 행 보호 바이패스 스위치
선택적인 구성 블록 또는 고밀도 스크류 터미널 블록

34980A 다기능 스위치/측정 장치용 키사이트 34934A 모듈은 테스트 대상 디바이스와 테스트 장비 간 경로를 연결하는 데 사용되는 가장 높은 밀도의 매트릭스를 제공하므로, 테스트 대상 디바이스의 여러 지점에 동시에 여러 장비를 연결할 수 있습니다.

행 확장 키트를 사용해서 매트릭스 모듈을 확장할 수 있어, 하나의 메인프레임에 최대 4096개의 교차 지점이 들어갈 수 있습니다. 또한 고유한 행 분리 기능이 있어, 여러 매트릭스 모듈 연결 시에 더해지는 커패시턴스에 대해 걱정하지 않아도 됩니다.

이 매트릭스는 1와이어 또는 2와이어 구성으로 쉽게 구성됩니다. 옵션인 구성 블록과 고밀도 스크류 터미널 블록이 넉넉한 배선 공간을 제공하며 테스트 대상 디바이스와의 확실한 연결을 보장합니다. 또한 표준 78핀 Dsub 커넥터가 있어 표준 Dsub 케이블 또는 대량 상호연결 솔루션을 사용하여 쉽게 연결할 수 있습니다.

제품사양

항목	34931A	34932A	34933A	34934A
Channels/configurations	dual 4×8 8×8 4×16	dual 4×16 8×16 4×32	dual 4×8 8×8 4×16 quad 4×8, (1-wire)	quad 4×32 4×128 8×64 16×32
Switch type	Armature latching	Armature latching	Reed non-latching	Reed non-latching
Input characteristics(per channel)
Max volts	±300 V	±300 V	±150 Vpeak	±100 Vpeak
Max current (DC, AC RMS)	1A	1A	0.5 A / 0.05 A	0.5 A
Switch current	2A	2A	1.5 A / 0.05 A	0.5 A
Carry current	2A	2A	1.5 A / 0.05 A	0.5 A
Power (VA)	60 VA	60 VA	10 VA	10 VA
Volt-Hertz limit	10^8	10^8	10^8	10^8
Initial closed channel res.	< 1.5 Ω	< 1.5 Ω	< 1.5 Ω / 200 mΩ nominal	< 1 Ω / 100 Ω
General Specifications
Offset voltage	< 3 μV	< 3 μV	< 50 μV < 100 μV (1-wire)	< 20 μV < 50 μV (1-wire)
DC isolation (ch-ch, earth)	> 10 GΩ	> 10 GΩ	> 10 GΩ	10 GΩ
AC characteristics
Bandwidth (terminal block)	30 MHz	30 MHz	30 MHz (2-wire) 2 MHz (1-wire)	35 MHz (2-wire) 15 MHz (1-wire)
Crosstalk 300 kHz	–65 dB	–65 dB	–65 dB	–65 dB
Crosstalk 1 MHz	–55 dB	–55 dB	–55 dB	–55 dB
Crosstalk 20 MHz	–30 dB	–30 dB	–40 dB	–33 dB
Capacitance HI-LO	50 pF	50 pF	80 pF	45 pF
Capacitance LO-earth	80 pF	80 pF	75 pF	250 pF
General characteristics
Relay life, typical No-load	100 M	100 M	1000 M	1000 M operations
10 V, 100 mA Rated load	10 M 100 k	10 M 100 k	10 M 10 k
