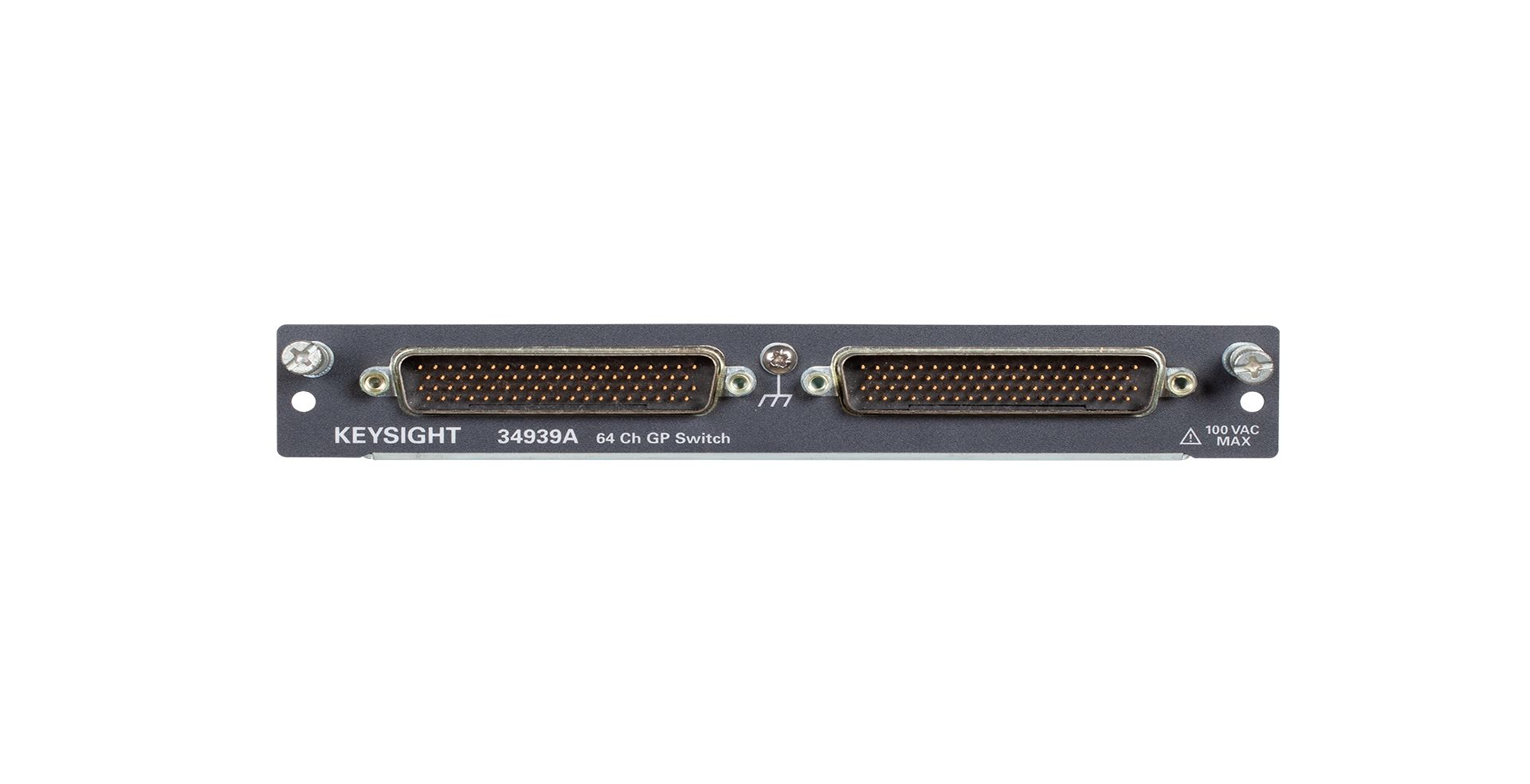

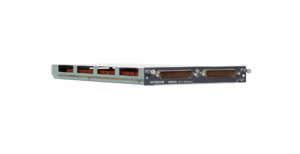

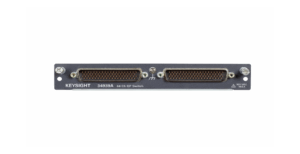

34939A 64-채널 Form A 범용 스위치 모듈

34939A 64-채널 Form A 범용 스위치 모듈

  • 최대 스캔속도 : N/A
  • 대역폭 : 10 MHz
  • 최대 전류 : 2A
  • 최대 전압 : ±100V
  • 채널 : 64-channels Form A
카타로그
매뉴얼
견적요청

Max scan

N/A

Bandwidth

10MHz

Max current

2A

Max volts

100V

channel

64-channels Form A

주요특징
  • 64개의 폼 A 채널, 최대 1 A, 60 W
  • 래칭 전기자 릴레이(릴레이 사이클 카운터 포함)
  • 과열 조건을 감지하는 온도 센서
  • 동시 채널 스위칭
  • 선택적인 고밀도 스크류 터미널 블록

키사이트 34939A는 34980A 다기능 스위치/측정 장치용 고밀도 범용 스위치 모듈입니다. 1A 스위칭, 2A 통전이 가능한 64개의 독립적인 SPST(single-pole, single-throw) 릴레이가 있습니다. 이 모듈은 테스트 대상 제품에 전력을 공급하고, 표시기와 상태 등을 제어하고, 외부 전력 릴레이와 솔레노이드를 활성화하는 데 사용할 수 있습니다. 릴레이는 100V, 1A 접점이며, 최대 60W까지 처리가 가능합니다. 표준 78핀 Dsub 커넥터가 있어 표준 케이블, 스크류 터미널 블록 또는 대량 상호연결 솔루션에 사용할 수 있습니다.

제품사양
General purpose switch modules 34937A 34938A 34939A
Channels/configurations 28 Form C
4 Form A		 20 Form A 64 Form A
Switch Type Armature, latching Armature, latching Armature, latching
Input characteristics (per channel)
Max volts
(DC, AC RMS, Peak)		 Form C – 300 VDC/AC
Form A – 30 VDC/250 VAC		 30 VDC/250 VAC ±100 V peak
Max current
(DC, AC RMS, Peak)		 Form C – 1 A (2 A carry)
Form A – 5 A switch
(7 A carry)		 5 A switc
(7 A carry)		 1 A switc
(2 A carry)
Power (VA) Form C – 60 VA
Form A – 150 VA		 150 VA 60 VA
Volt-Hertz limit 10^8 10^8 10^8
General specifications
Offset voltage 3 µV 3 µV 3 µV
Initial closed channel resistance Form C – 125 mΩ
Form A – 50 mΩ		 < 60 mΩ < 125 mΩ
DC isolation (ch-ch, ch-earth) > 10 GΩ > 10 GΩ 10 GΩ
AC characteristics
Bandwidth at terminal block 10 MHz 1 MHz 10 MHz
Channel isolation at terminal block
100 kHz
1 MHz
10 MHz		 55 dB
35 dB
15 dB		 60 dB
40 dB		 45 dB
25 dB
5 dB
Capacitance at terminal block
CH-CH
CH-earth		 Form C 12 pF, Form A 10 pF
Form C 21 pF, Form A 18 pF		 65 pF
105 pF		 20 pF
70 pF
General characteristics
Relay life no-load / rated Form C – 100 M/100 k
Form A – 50 M/30 k		 50 M/30 k > 100 M/100 k
Open/close time Form C – 4 ms/4 ms
Form A – 10 ms/10 ms		 10 ms/10 ms 4 ms/4 ms
Initial/reset relay state Form C – maintain state
Form A – user-configurable		 User-configurable Maintain
Analog bus backplane connection No No No
