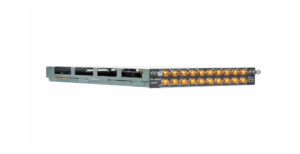

34942A 4중 1×4 75옴 1.5GHz 멀티플렉서 모듈

34942A 4중 1×4 75옴 1.5GHz 멀티플렉서 모듈

  • 삽입 손실 : 0.6 dB
  • 대역폭 : 1.5 GHz
  • 격리도 : > 60 dB
  • VSWR : < 1.35
  • 입력 임피던스 : 75 Ω
카타로그
매뉴얼
견적요청

Insertion loss

0.6 dB

Isolation

> 60 dB

Freq range

1.5 GHz

VSWR

< 1.35

Input impedance

75 Ω

주요특징
  • 4중 4채널 멀티플렉서
  • DC ~ 1.5GHz, 75옴
  • 높은 분리도, 낮은 VSWR
  • 30V, 0.5A, 10W 스위칭
  • 75옴 mini SMB 커넥터

4980A 다기능 스위치/측정 장치용 키사이트 34942A RF 멀티플렉서 모듈은 양방향 스위칭 광대역 신호를 제공합니다. 채널 분리도가 높아 오실로스코프, 스펙트럼 분석기 또는 기타 기기에서 고품질 다이나믹레인지 측정을 보장합니다.

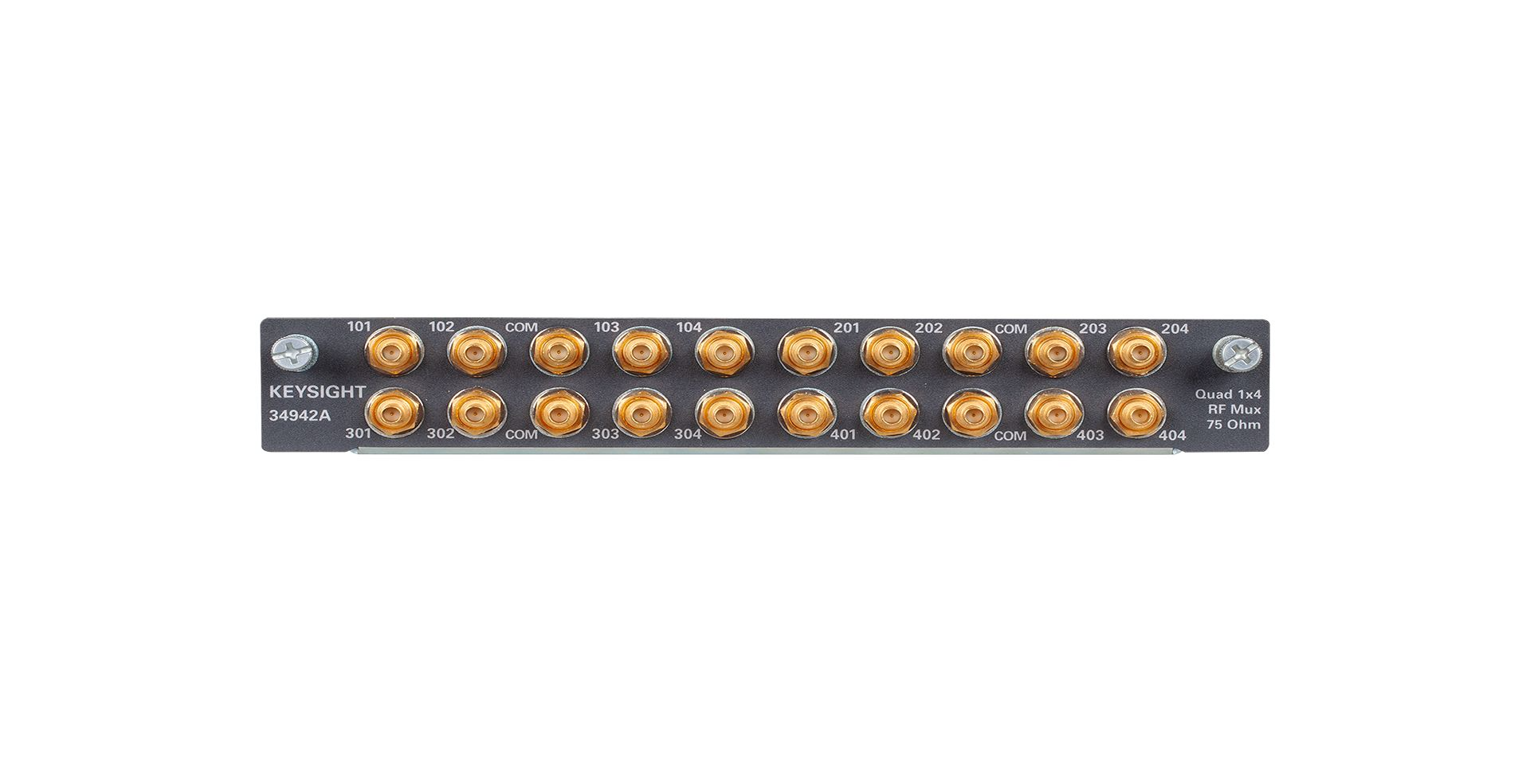

이 RF 멀티플렉서는 단일 모듈에 4개의 독립 1×4 RF 멀티플렉서로 구성되어 있습니다. 각 멀티플렉서는 서로 간에 그리고 메인프레임 섀시로부터 절연되어 있어 접지 루프를 방지합니다. 여러 뱅크를 연속으로 연결할 수 있어(cascade) 34980A 메인프레임 1대에서 최대 97개 RF 채널을 연속 연결하여 보다 큰 멀티플렉서를 구성할 수 있습니다.

제품사양
항목 34941A 34942A 34946A 34947A
Channels quad 1×4 quad 1×4 2 SPDT 3 SPDT
Switch type 50 Ω unterminated,
latching relays		 75 Ω unterminated,
latching relays		 50 Ω terminated 50 Ω unterminated
RF characteristics
Frequency range DC to 3 GHz DC to 1.5 GHz DC to 4 GHz
@20 GHz or 26.5 GHz		 DC to 4 GHz
@20 GHz or 26.5 GHz
Insertion loss 2 < 40C/80% RH)

100 MHz
1 GHz
3 GHz

 0.15 dB
0.60 dB
1.40 dB		 0.15 dB
0.60 dB
N/A		 DC–4 GHz < 0.42 dB
@20 GHz < 0.69 dB
@26.5 GHz < 0.80 dB		 DC–4 GHz < 0.42 dB
@20 GHz < 0.69 dB
@26.5 GHz < 0.80 dB
VSWR

100 MHz
1 GHz
3 GHz

 1.03
1.25
1.55		 1.15
1.35
N/A		 DC–4 GHz < 1.15
@20 GHz < 1.30
@26.5 GHz < 1.60		 DC–4 GHz < 1.15
@20 GHz < 1.30
@26.5 GHz < 1.60
Isolation (dB)

100 MHz
1 GHz
3 GHz

 Contact factory

80 dB
58 dB
40 dB

 Contact factory

80 dB
60 dB
N/A

 DC–4 GHz > 85 dB
@20 GHz > 67 dB
@26.5 GHz > 60 dB		 DC–4 GHz > 85 dB
@20 GHz > 67 dB
@26.5 GHz > 60 dB
Spurious noise (<1.3 GHz) -140 dBm -140 dBm 80 dB 80 dB
Rise time < 80 ps < 160 ps N/A N/A
Signal delay < 1 ns < 1 ns N/A N/A
Capacitance < 30 pF < 30 pF N/A N/A
Switching characteristics
Max volts 30 V 30 V 7 VDC 7 VDC
Max current 0.5 A 0.5 A N/A N/A
Max power 10 W 10 W 1 W @ 7 VDC, 50 W peak 1 W @ 7 VDC, 50 W peak
Offset voltage 10 μV 10 μV N/A N/A
Initial channel resistance 1 Ω 1 Ω N/A N/A
Volt-Hertz limit 2 × 10^10 2 × 10^10
General characteristics
Relay life 300,000 at 30 V/10 mA
load; 100,000 at 10 W
load RF SAmeas		 300,000 at 30 V/10 mA
load; 100,000 at 10 W load
RF SAmeas		 > 5 M cycles > 5 M cycles
Open/close time 18 ms / 18 ms 18 ms / 18 ms < 15 ms / 15 ms < 15 ms / 15 ms
Connector type Female SMA Mini 75 Ω SMB Female SMA Female SMA
Coil voltage N/A N/A 24 VDC 24 VDC
Analog bus backplane connection No No No No
