83000A Series Microwave System Amplifiers

83000A Series Microwave System Amplifiers

  • 주파수 범위 : 10 MHz ~ 50 GHz
  • 최대 게인 : 30 dB min
  • 최대 출력 파워 (P1dB) : +28 dBm min / +30 dBm
  • 최저 노이즈 지수 (NF) : < 6 dB typ
  • 주요 기능 : 광대역 증폭, 프리앰프, 파워앰프, 외부 레벨링
카타로그
매뉴얼
견적요청

주파수 범위

10 MHz ~ 50 GHz

최대 게인

30 dB min

최대 출력 파워

+28 dBm min / +30 dBm

최저 노이즈 지수

< 6 dB typ

주요 기능

광대역 증폭, 프리앰프, 파워앰프, 외부 레벨링

주요특징

83000A Series Microwave System Amplifiers

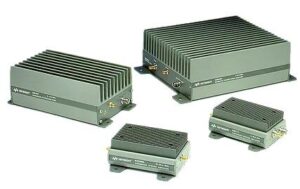

  • Keysight 83000A 시리즈는 ATE 시스템 설계자 및 통합자를 위한 소형, 기성품 마이크로웨이브 앰프입니다.
  • 시스템 손실을 복구하고 RF 및 마이크로웨이브 ATE 시스템의 가용 전력을 높이는 데 사용됩니다.
  • 10 MHz ~ 50 GHz의 초광대역 주파수 범위를 제공하여 여러 개의 협대역 앰프를 단일 앰프로 대체할 수 있습니다.
  • 83020A는 2~26.5 GHz 대역에서 최대 1와트(+30 dBm)의 높은 출력 파워를 제공합니다.
  • 83006A, 83017A, 83051A와 같은 프리앰프 모델은 시스템 노이즈 지수를 크게 개선하여 동적 범위를 향상시킵니다.
  • 83050A (파워 앰프) 및 83051A (프리앰프) 모델은 주파수 성능을 50 GHz까지 확장합니다.
  • 83017A, 83018A, 83020A 모델은 외부 레벨링(ALC) 애플리케이션을 위한 내부 방향성 검출기(Detector)를 포함합니다.
  • 컴팩트한 크기로 기존 시스템 블록에 인라인으로 간단하게 삽입할 수 있습니다.
  • 소스 출력 파워 증폭, TWT나 믹서 같은 고입력 디바이스 구동, 안테나 시스템의 긴 전송 경로 손실 복구 등에 활용됩니다.
제품사양

83000A Series Microwave System Amplifiers

Keysight 83000A Series Specifications

Model Number 83006A 83017A 83018A 83020A 83050A 83051A
Frequency Range 10 MHz – 26.5 GHz 0.5 – 26.5 GHz 2 – 26.5 GHz 2 – 26.5 GHz 2 – 50 GHz 45 MHz – 50 GHz
Small Signal Gain 20 dB min 25 dB min 27 dB min (2-20G)

23 dB min (20-26.5G)

 30 dB min (2-20G)

27 dB min (20-26.5G)

 21 dB min 23 dB min
Gain Flatness (max) +/- 5 dB (0.01-5G)

+/- 3 dB (5-26.5G)

 +/- 5 dB (0.5-2G)

+/- 5 dB (2-26.5G)

 +/- 5 dB typ +/- 5 dB typ +/- 3.5 dB max +/- 3.5 dB max
Output Power (P1dB, min) +13 dBm (0.01-20G)

+10 dBm (20-26.5G)

 +18 dBm (0.5-20G)

+18 dBm-0.75dB/GHz (20-26.5G)

 +22 dBm min (2-20G)

+17 dBm min (20-26.5G)

 +28 dBm min (2-20G)

+28 dBm-0.7dB/GHz (20-26.5G)

 +15 dBm (2-40G)

+13 dBm (40-50G)

 +8 dBm (45M-45G)

+6 dBm (45-50G)
Output Power (Pmax, typ) +18 dBm (0.01-10G)

+14 dBm (20-26.5G)

 +20 dBm (0.5-20G)

+15 dBm (20-26.5G)

 +24 dBm min (2-20G)

+21 dBm min (20-26.5G)

 +30 dBm min (2-20G)

+30 dBm-0.7dB/GHz (20-26.5G)

 +20 dBm (2-40G)

+19 dBm-0.2dB/GHz (40-50G)

 +12 dBm (to 45G)

+10 dBm (45-50G)
Noise Figure (typ) < 8 dB (0.1-18G)

< 13 dB (else)

 < 8 dB (0.5-20G)

< 13 dB (20-26.5G)

 < 10 dB (1-20G)

< 13 dB (20-26.5G)

 < 10 dB (1-20G)

< 13 dB (20-26.5G)

 < 6 dB (2-26.5G)

< 10 dB (26.5-50G)

 < 12 dB (45M-2G)

< 6 dB (2-26.5G)

< 10 dB (26.5-50G)
Input SWR (max) 2.6:1 2.6:1 3:1 3:1 typ 2.1:1 2.1:1
Output SWR (max) 2.8:1 (to 18G)

3.2:1 (to 26.5G)

 2.6:1 4.5:1 (2-10G)

2.2:1 (10-26.5G)

 4.5:1 (2-10G)

2.2:1 (10-26.5G)

 2.8:1 (2-18G)

2.1:1 (18-50G)

 2.2:1
Reverse Isolation (typ) -65 dB -65 dB -55 dB -55 dB -50 dB -50 dB
RF Connectors (f) 3.5 mm 3.5 mm 3.5 mm 3.5 mm 2.4 mm 2.4 mm
Detector Output N/A BNC (f) BNC (f) BNC (f) N/A N/A
Bias (nominal) +12V/410mA

-12V/10mA

 +12V/780mA

-12V/20mA

 +12V/1940mA

-12V/10mA

 +15V/3200mA

-15V/20mA

 +12V/830mA

-12V/50mA

 +12V/425mA

-12V/50mA
Power Dissipation 9 W 6 W 24 W 48 W 11 W 5 W
