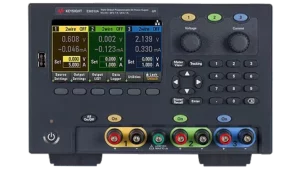

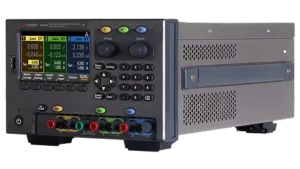

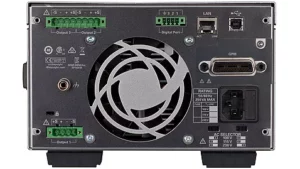

E36300A 시리즈 DC 전원공급기

E36300A 시리즈 DC 전원공급기

  • 전압 : 0 to 25V
  • 전류 : 0 to 10A
  • 전력 : 160W
  • 리플 노이즈 : <350 μVrms/2 mVpp
  • 정확도 : 0.03% +5 mV
카타로그
매뉴얼
견적요청

Volt

0 to 25V

Current

0 to 10A

Max Power

160W

Ripple and Noise

<350 μVrms/2 mVpp

Accuracy

0.03% +5 mV

주요특징
  • 저출력 노이즈 – 리플 및 노이즈 < 350 µVrms
  • 정확한 프로그래밍과 리드백(정확성 < 0.04%)
  • 0.01%의 라인 및 부하 규정으로 뛰어난 안정성 제공
  • 3개 출력이 모두 독립적으로 격리 및 설정됨
  • 4-와이어 방식으로 측정 정확도 향상
  • 과전압, 과전류 디바이스 보호
  • 커넥티비티: USB, LAN(LXI Core), GPIB(옵션)
제품사양

모델별 사양



모델 출력 1 출력 2 출력 3 최대 전력 (W) 인터페이스
E36311A 6 V, 5 A  +25 V, 1 A   -25 V, 1 A 80W USB
E36312A 6 V, 5 A  +25 V, 1 A +25 V, 1 A 80W LAN/LXI, USB, GPIB(옵션)
E36313A 6 V, 10 A  +25 V, 2 A +25 V, 2 A 160W LAN/LXI, USB, GPIB(옵션)



주요 사양



항목 E36311A E36312A E36313A
직렬 모드 최대 전압 미지원  50 V   50 V
병렬 모드 최대 전류 미지원  2 A 4 A
Load Regulation ± (% of output + offset)
전압 (V) < 0.01% +2 mV  < 0.01% +2 mV < 0.01% +4 mV
전류 (A) < 0.01% +250 µA  < 0.01% +250 µA < 0.01% +500 µA
Line regulation ± (% of output + offset)
전압 (V) < 0.01% +1 mV  < 0.01% +1 mV < 0.01% +1 mV
전류 (A) < 0.01% +250 µA  < 0.01% +250 µA < 0.01% +500 µA
Output ripple and noise (20 Hz to 20 MHz)
Output ripple and noise (20 Hz to 20 MHz) < 350 µVrms / 2 mVpp  < 350 µVrms / 2 mVpp 1CH : < 350µVrms /2 mVpp  /

2,3 CH: < 1 mVrms / 5 mVpp
Accuracy 12 months (23 ºC ± 5 ºC)
Programming accuracy ± (% of output + offset)
전압 (V) 1CH : 0.1% +5 mV

2,3 CH: 0.05% +20 mV

  1CH : 0.03% +2 mV

2,3 CH: 0.03% +5 mV

 1CH : 0.03% +3 mV

2,3 CH: 0.03% +5 mV
전류 (A) 1CH : 0.1% +10 mA

2,3 CH: 0.1% +4 mA

  1CH : 0.04% +3 mA

2,3 CH: 0.04% +2 mA

 1CH : 0.05% +4 mA

2,3 CH: 0.04% +3 mA
Readback accuracy ± (% of output + offset)
전압 (V) 1CH : 0.1% +5 mV

2,3 CH: 0.05% +10 mV

  1CH : 0.04% +2 mV

2,3 CH: 0.04% +5 mV

 1CH : 0.04% +3 mV

2,3 CH: 0.03% +5 mV
전류 (A) 1CH : 0.1% +10 mA

2,3 CH: 0.1% +4 mA

  1CH : 0.04% +3 mA

2,3 CH: 0.04% +3 mA

 1CH : 0.05% +5 mA

2,3 CH: 0.04% +3 mA
저전류 범위 미지원  0.25% +80 µA 0.25% +80 µA
Load transient recovery time
(Time to recover to within the settling band following a load change from 50% to 100% and from 100% to 50% of full load)
전압 안정 대역 15 mV  15 mV 1 CH : 15 mV

2CH : 30 mV

3CH : 150mV
전압 안정 대역 (병렬 모드) 미지원  30 mV
시간  < 50 µS





DC Power Supply 제어 및 자동화 소프트웨어 (BenchVue)

키사이트 PathWave BenchVue 전원 공급기 제어 앱을 통해 전원 공급기를 간편하게 제어하여 파라미터를 설정하고 I/V 데이터를 시각화하며 자동화된 테스트를 신속하게 구축할 수 있습니다.

쉬운 전원 공급기 제어를 통해 트렌드 차트에서 I/V 데이터를 시각화하고 파라미터를 설정할 수 있도록 지원합니다.

  • 특정 이벤트에 대한 전력 소모의 영향을 이해할 수 있도록 전원 공급기 출력을 추적하고 기록합니다.
  • 클라우드를 통해 전력 공급기를 연결하고 제어합니다.
  • 추가 분석을 위해 MATLAB, Microsoft Excel, Word 등 인기 도구로 데이터를 내보낼 수 있습니다.
  • 새로운 장치를 구입할 때마다 KeysightCare 소프트웨어 지원을 구독하고 라이선스를 받을 수 있습니다.



소프트웨어 다운로드
