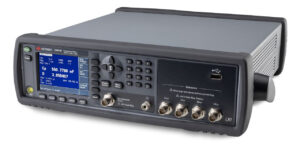

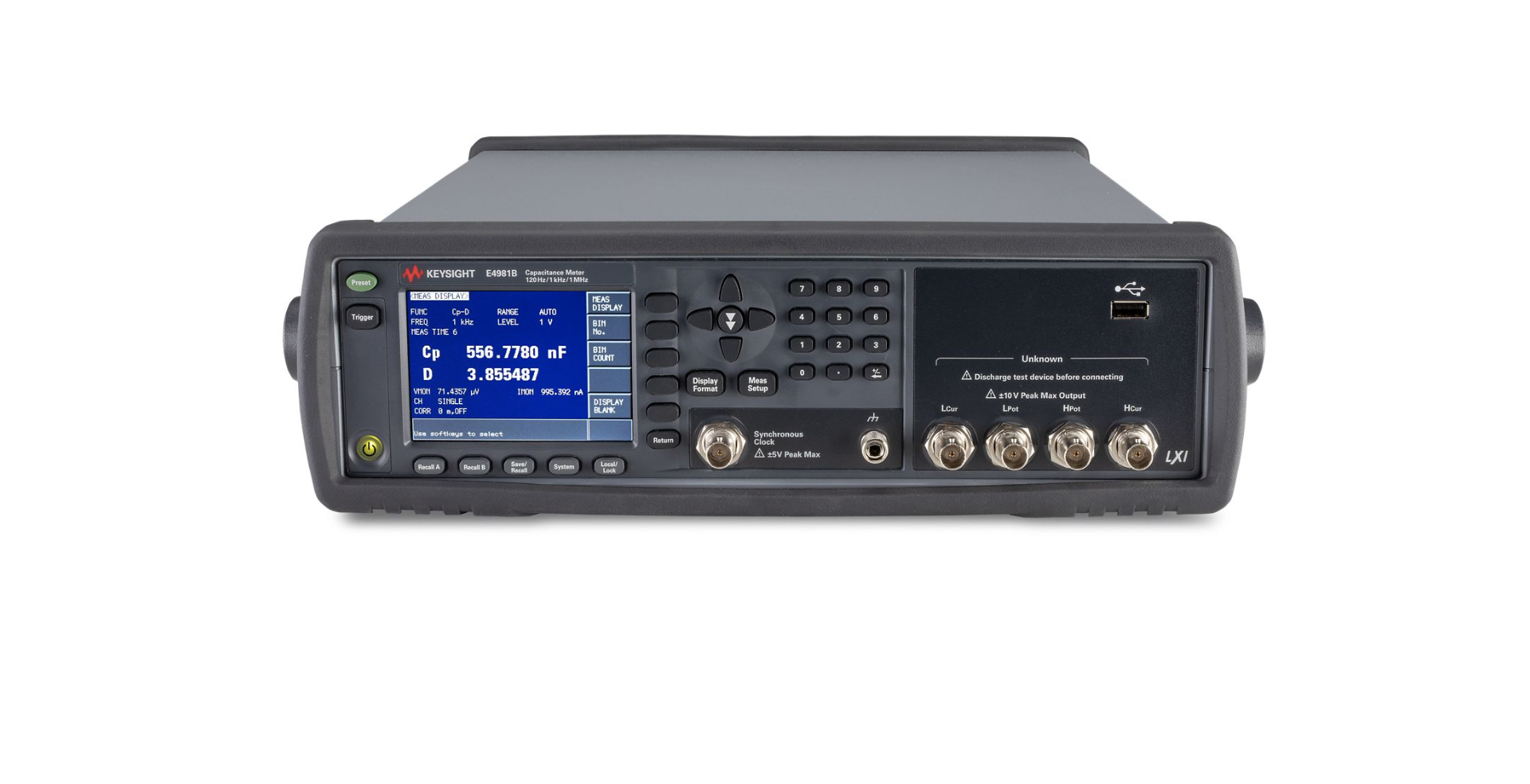

E4981B 캐패시턴스 미터

E4981B 커패시턴스 미터는 생산 라인에서 세라믹 커패시터 테스트를 위한 빠르고 신뢰할 수 있는 측정을 제공합니다.

E4981B는 작은 값부터 큰 값까지의 커패시턴스 측정 능력을 정확하게 실현합니다.

E4981B 커패시턴스 미터는 세라믹 커패시터 테스트에서 우수한 부품 품질을 달성하면서 테스트 처리량 향상에 기여합니다.

E4981B 커패시턴스 미터는 세라믹 커패시터 제조 테스트에서 최고의 성능을 제공합니다. 빠른 측정 속도와 뛰어난 정확도를 제공하는 E4981B는 업계의 새로운 표준입니다.

측정 시간

• 고속 측정: 2.3 ms (1 MHz), 3.0 ms (1 kHz), 11.0 ms (120 Hz)

기본 정확도

• 정확한 C-D 테스트: 0.05%, 0.0005 (사양), 0.042%, 0.0003 (일반)

기타 특징

• 256 채널 다중 보정

• 4268A, 4288A, E4981A와 호환되는 SCPI 명령 및 핸들러/스캐너 인터페이스

• 고가치 세라믹 커패시터 테스트를 위한 테스트 신호 수준 보정

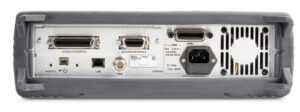

• 다양한 PC 연결성 (LAN, USB, GPIB)

• 4268A, 4288A, E4981A를 대체하는 완벽한 솔루션

빠른 측정 속도

• 1 MHz에서 트리거에서 EOM까지 2.3 ms

정확하고 반복 가능한 측정

• 작은 커패시턴스도 측정 가능

넓은 측정 범위

• 작은 커패시턴스부터 큰 커패시턴스까지 측정: 0 F에서 2.0 mF

  • 0 F에서 1.5 nF/1 MHz

  • 68 pF에서 200 nF/1 kHz

  • 6.8 nF에서 2 mF/120 Hz

4268A, 4288A, E4981A와 호환성

• SCPI 명령

• 핸들러 인터페이스

• 스캐너 인터페이스

생산 테스트를 위한 향상된 기능

• 향상된 접촉 실패 감지

• 동기 소스

• 1 MHz에서 주파수 이동 (±1%, ±2%)

• 더 빠른 데이터 전송
