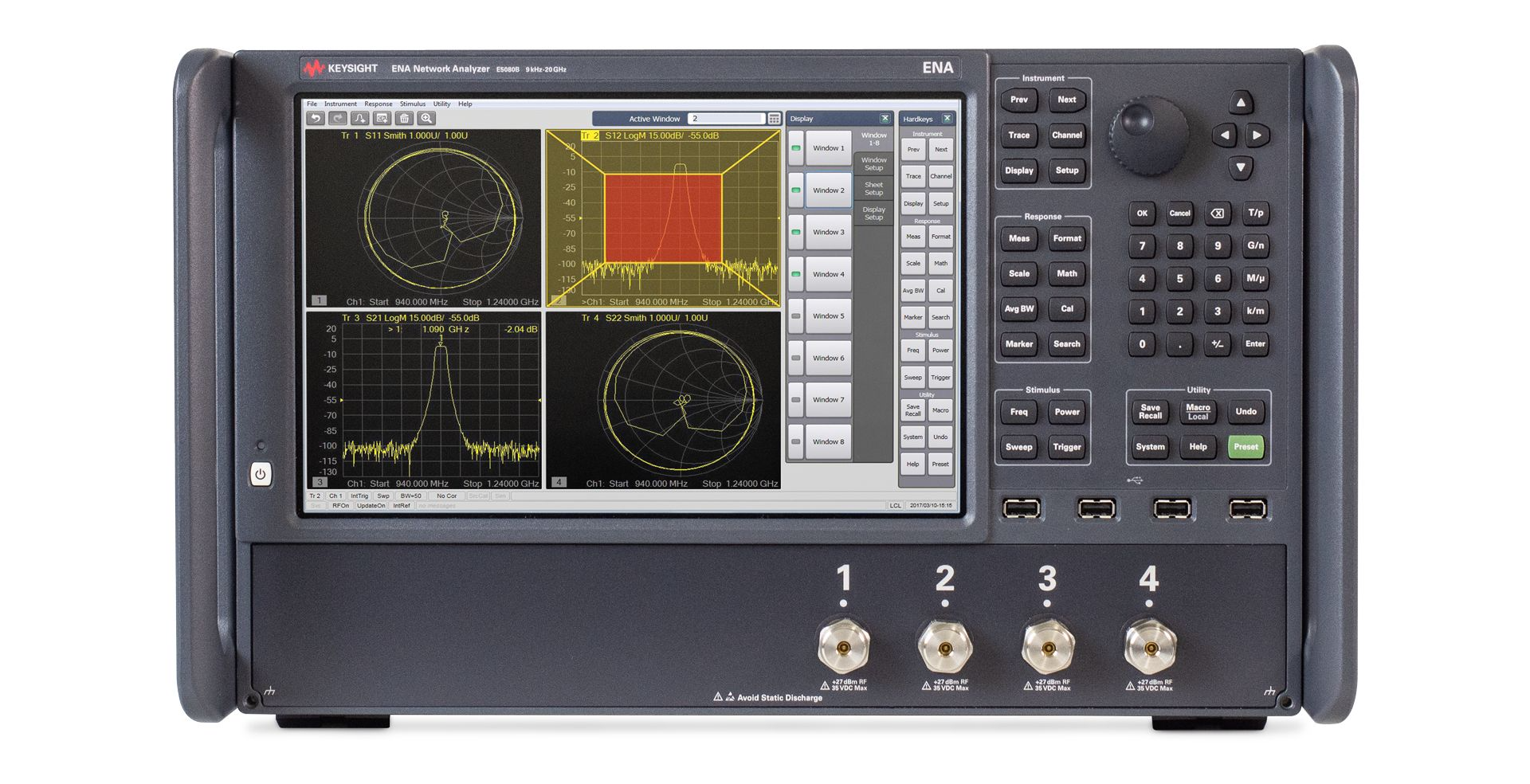

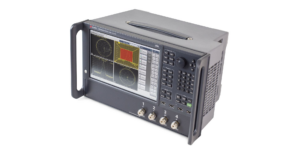

E5080B ENA 벡터 네트워크 분석기

E5080B ENA 벡터 네트워크 분석기

  • 최대 주파수 : 53 GHz
  • 포트 수 : 2 or 4-port
  • 컴포넌트 : 케이블, 안테나, 믹서, 필터, 앰프 등
  • 다이나믹 레인지 : 140 dB
  • 어플리케이션 : S-파라미터, Balance Measurement, Signal Integrity





카타로그
매뉴얼
견적요청
주요특징
  • 9 kHz ~ 4.5/6.5/9/14/20 GHz 또는 100 kHz ~ 26.5/32/44/53 GHz의 넓은 주파수 범위
  • 140 dB의 넓은 동적 범위로 디바이스 성능을 완벽히 캡처
  • 선택적인 내장 DC 소스, 바이어스 티, 펄스 발생기 및 펄스 변조기를 사용한 완벽한 디바이스 특성화
  • 고급 PNA와 동일한 UI 및 SCPI 명령을 사용하여 R&D와 생산 간 테스트의 일관성 유지
  • 스펙트럼 분석, 펄스형 RF 측정, 벡터 믹서 측정, 노이즈 지수 등을 하나의 장비에서 수행하여 처리량 개선



제품사양
항목 사양
주파수 범위 9 kHz ~ 20 GHz / 44 GHz / 53 GHz (모델 옵션에 따라 선택)
포트 수 2포트 또는 4포트
임피던스 / 커넥터 50 Ω / Type-N, 3.5 mm, 또는 2.4 mm
출력 전력 최대 +13 dBm
출력 전력 조절 범위 –60 dBm ~ +13 dBm
동적 범위 최대 142 dB (IFBW 10 Hz 기준)
트레이스 노이즈 ≤ 0.002 dB rms (typ., 3 kHz IFBW)
위상 노이즈 –120 dBc/Hz @ 1 GHz, 10 kHz 오프셋 기준 (typ.)
노이즈 플로어 –137 dBm 이하 (typ.)
시간 도메인 기능 옵션 S96011B (TDR/TDT 포함)
스펙트럼 분석 기능 옵션 S96090B 또는 09x 시리즈 필요
내장 기능 (옵션) DC 전원, Bias Tee, 펄스 발생기/모듈레이터
디스플레이 12.1″ WXGA 멀티터치 터치스크린
제어 인터페이스 LAN, USB, GPIB, 외부 트리거, DisplayPort
운영 체제 Windows 10 Embedded Standard
크기 / 무게 약 426(W) × 177(H) × 459(D) mm / 약 14.5 kg

주파수 옵션

옵션 코드 포트 수 주파수 범위
E5080B-240 2포트 9 kHz ~ 4.5 GHz
E5080B-260 2포트 9 kHz ~ 6.5 GHz
E5080B-290 2포트 9 kHz ~ 9 GHz
E5080B-2D0 2포트 9 kHz ~ 14 GHz
E5080B-2H0 2포트 9 kHz ~ 20 GHz
E5080B-2K0 2포트 100 kHz ~ 26.5 GHz
E5080B-2L0 2포트 100 kHz ~ 32 GHz
E5080B-2M0 2포트 100 kHz ~ 44 GHz
E5080B-2N0 2포트 100 kHz ~ 50 GHz
E5080B-2P0 2포트 100 kHz ~ 53 GHz
E5080B-440 4포트 9 kHz ~ 4.5 GHz
E5080B-460 4포트 9 kHz ~ 6.5 GHz
E5080B-490 4포트 9 kHz ~ 9 GHz
E5080B-4D0 4포트 9 kHz ~ 14 GHz
E5080B-4H0 4포트 9 kHz ~ 20 GHz
E5080B-4K0 4포트 100 kHz ~ 26.5 GHz
E5080B-4L0 4포트 100 kHz ~ 32 GHz
E5080B-4M0 4포트 100 kHz ~ 44 GHz
E5080B-4N0 4포트 100 kHz ~ 50 GHz
E5080B-4P0 4포트 100 kHz ~ 53 GHz



커넥터 옵션

옵션 코드 커넥터 유형
1E1 Type-N (female)
1E5 3.5 mm (male)
1E7 2.4 mm (male)
1EC 1.85 mm (male, 일부 고주파 옵션에만 해당)



하드웨어 기능 옵션

옵션 코드 설명
021 펄스 변조기 모듈
022 펄스 발생기 모듈
028 내장 DC 전원 공급기
029 Bias Tee 내장 모듈



스펙트럼 분석용 하드웨어 옵션 (S96090B 필요)

옵션 코드 설명
090 ~ 098 스펙트럼 분석 전용 하드웨어 (선택 주파수 범위에 따라 지정)



소프트웨어 라이센스 옵션

옵션 코드 설명
S96010B 기본 S-파라미터 측정
S96011B 시간 도메인 분석 (TDR/TDT 포함)
S96082B 혼합 모드 S-파라미터
S96083B 디인터리브
S96084B 트리플 포트 DUT 측정
S96085B 전력 스위프
S96086B 고속 테스트
S96087B 벡터 볼륨 측정
S96088B 자동 포트 익스텐션
S96089B 임피던스 매칭/변환
S96090B 스펙트럼 분석 기능 활성화

E5080B VNA Network Analyzer 네트워크 분석기

액세서리

수동 캘리브레이션 키트

모델명 커넥터 임피던스 주파수 범위
85032F Type-N 50 Ω DC ~ 9 GHz
85052D 3.5 mm 50 Ω DC ~ 26.5 GHz
85058B 2.4 mm / 1.85 mm 50 Ω DC ~ 53 GHz



전자식 캘리브레이션 키트

모델명 커넥터 임피던스 주파수 범위
N4691D 3.5 mm 50 Ω DC ~ 26.5 GHz
N4694D 1.85 mm 50 Ω DC ~ 67 GHz

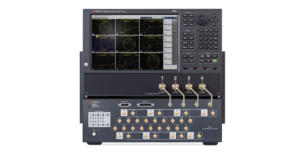

멀티포트 테스트 세트

모델명 설명 주파수 범위
E5092A 다채널 멀티포트 스위치 매트릭스 50 MHz ~ 20 GHz
– 옵션 020 SPDT 및 SP4T 스위치 구성 포함



케이블 옵션

모델명 커넥터 타입 주파수 범위 특징
85133F 3.5 mm (male-female) DC ~ 26.5 GHz 고정밀 측정용, 61 cm 길이
85133E 3.5 mm (male-male) DC ~ 26.5 GHz 벤치 환경용 유연형
N3934A 2.4 mm (male-male) DC ~ 50 GHz 고주파용 유연 케이블
N4694-60001 1.85 mm (male-male) DC ~ 67 GHz 고주파 테스트 포트 연결 전용
