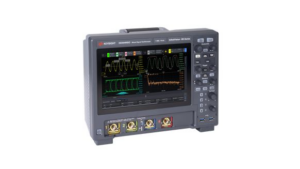

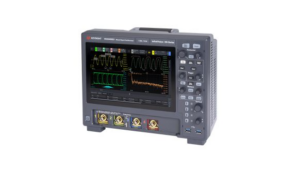

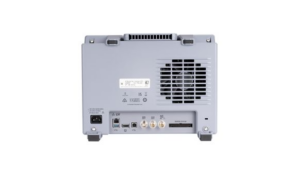

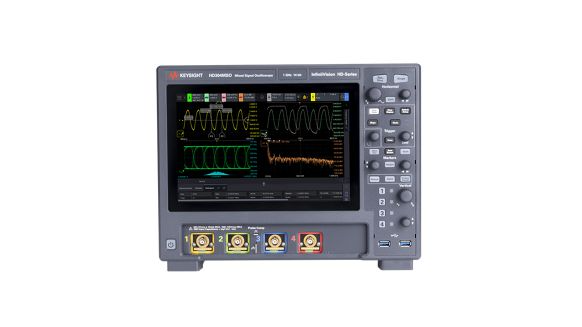

InfiniiVision HD3-시리즈 오실로스코프

InfiniiVision HD3-시리즈 오실로스코프

  • 대역폭 : 200MHz ~ 1GHz
  • 채널 : 2채널 / 4채널
  • 샘플링속도 : 3.2GSa/s
  • 메모리길이 : 100Mpts/ch
  • 파형 업데이트속도 : 1,300,000 wfms/s
카타로그
매뉴얼
견적요청

ch

2ch / 4ch

Bandwith

200MHz ~ 1GHz

Sample Rate

3.2 GSa/S

Memory Depth

100 Mpts

Waveforme Update

1,300,0000 wfm/s

프로모션
* 진행중인 프로모션 (~25.09.30)
키사이트 오실로스코프 HD3 구매시 어플리케이션 무료 제공!
주요특징
  • 14 bit 아날로그-디지털 변환기(ADC)를 사용하여 12bit 대비 4배 높은 성능을 보입니다.
  • 10.1인치 터치스크린으로 신호를 쉽게 보고 분석할 수 있습니다.
  • 50 µVRMS의 노이즈 플로어로 낮은 레벨의 신호도 분석이 가능합니다.
  • 초당 1,300,0000 wfms 업데이트 속도로 더 많은 신호 세부 정보를 찾을 수 있습니다.
  • 오실로스코프 측정을 최적화된 새로운 맞춤형 기술의 이점을 누리세요.
  • 최대 100 Mpts 메모리로 업그레이드 가능합니다.
  • 본체 구매 후, 모든 옵션이 별도 업그레이드 가능 합니다.
제품사양
모델별 사양
모델 대역폭 채널 최대 샘플링 속도 최대메모리 대역폭 업그레이드
HD302MSO-020 200 MHz 2 3.2GSa/s 100 Mpts Y
HD302MSO-350 350 MHz 2 3.2GSa/s 100 Mpts Y
HD302MSO-500 500 MHz 2 3.2GSa/s 100 Mpts Y
HD302MSO-01G 1 GHz 2 3.2GSa/s 100 Mpts N
HD304MSO-020 200 MHz 4 3.2GSa/s 100 Mpts Y
HD304MSO-350 350 MHz 4 3.2GSa/s 100 Mpts Y
HD304MSO-500 500 MHz 4 3.2GSa/s 100 Mpts Y
HD304MSO-01G 1 GHz 4 3.2GSa/s 100 Mpts N



주요 사양

사양 HD302MSO HD304MSO
대역폭 200 MHz ~ 1GHz(Option)
측정가능 상승시간 (10 to 90%) ≤ 3.5 ns
입력 채널(아날로그) 2 4
입력 채널(디지털) 16 16
메모리 20 Mpts/channel ~ 100 Mpts/channel(Option)
분해능 14 bits, 16 bits high-res
업데이트 속도 1.3M wfms/sec
  • 14비트 아날로그-디지털 변환기(ADC)를 통해 수직 해상도를 4배 높였습니다.
  • 50 µV RMS 노이즈 플로어로 더 작은 신호를 확인하세요.
  • 1.3M 파형/초의 뛰어난 업데이트 속도로 신호 결함을 찾습니다.
  • 100 Mpts의 딥 메모리로 전체 샘플 속도에서 더 긴 시간 범위를 포착합니다.
  • 최대 4개의 독립적인 신호를 표시하고 개별적으로 스케일링을 제어합니다.
  • 존 트리거 기능을 사용하면 몇 초 안에 신호를 분리할 수 있습니다. 화면에 상자를 그리기만 하면 됩니다.
  • Keysight Fault Hunter를 이용해 신호를 특성화하고 오류를 찾아내고 자동으로 저장하세요.
  • 고속 푸리에 변환, 히스토그램, 보드 플롯을 사용하여 고급 분석을 수행합니다.



Oscilloscope 제어 및 자동화 소프트웨어 (BV0004B)

PathWave BenchVue 오실로스코프 앱은 오실로스코프 컨트롤을 사용해서 자동화된 테스트를 빠르게 구축하고, 화면 이미지를 캡처하고, 데이터 측정값을 기록하는 데 도움이 됩니다.

Keysight Technologies PathWave BenchVue Software Oscilloscope Software for Use with BV0004B



소프트웨어 주요 특징

오실로스코프 앱을 사용한 손쉬운 장비 제어와 간소화된 자동화

오실로스코프 제어, 스크린 이미지 캡처, 데이터 측정값 로깅을 통해 분석 효율을 상승

트레이스 데이터를 표시하는 화면 이미지와 함께 오실로스코프 측정값 캡처 및 기록으로 테스트 과제에 대한 자료 확보 가능

  • 클라우드를 통해 오실로스코프 연결 및 제어가 가능합니다.
  • 문서화 및 추가 분석을 위해 단 세 번의 클릭으로 MATLAB, Microsoft Excel, Word 등의 형식으로 결과를 내보낼 수 있습니다.



소프트웨어 다운로드

액세서리
Bandwidth upgrade
Model number Description
HD302MSO-350 / HD304MSO-350 350 MHz
HD302MSO-500 / HD304MSO-500 500 MHz
HD302MSO-1G / HD304MSO-1G 1 GHz
Memoryh upgrade
Model number Description
HD300MSO-050 50 Mpts/channel
HD300MSO-100 100 Mpts/channel
System upgrade
Model number Description
HD3WAVEGEN 100 MHz WaveGen
HD3SECURE Enhanced security
Software upgrade
Model number Description
HD300EMBA I2C, SPI, UART (RS232/422/485) serial trigger and decode
HD300AUTA CAN, CAN FD, CAN XL (symbolic with .dbc file), and LIN (symbolic with .ldf file)
Accessories
Model number Description
HD3COVER Front panel cover for InfiniiVision HD3 Series
HD3CASE Soft carrying case for InfiniiVision HD3 Series
HD3RACK Rack mount kit for InfiniiVision HD3 Series
Probe
Model number Description
N2843A Passive probe 500 MHz, 10:1, 1 MΩ, 11 pF
HD3MSO 16 digital channel MSO cable
PP0001A Performance Hi-Z probe for up to 1 GHz, 300Vrms, <4pF
