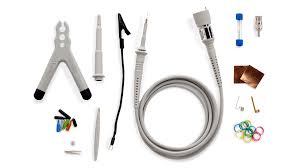

N2872A 패시브 프로브, 10:1, 350MHz, 1.3m

N2872A 패시브 프로브, 10:1, 350MHz, 1.3m

  • 대역폭 : 350MHz
  • 감쇠 전환 : 10:1
  • 입력 임피던스 : 10 MΩ // 9.5 pF
  • 보상 범위 : 10–25 pF
카타로그
매뉴얼
견적요청
주요특징
  • 350MHz 대역폭
  • 10:1 감쇠 비율
  • 9.5pF 입력 정전 용량
  • 10MΩ 입력 저항(1MΩ 스코프 입력으로 종단 시)
  • 400V CAT I 및 300V CAT II 최대 입력 전압
  • 스코프 보정 범위: 10 – 25pF
제품사양
  • 350MHz 대역폭
  • 10:1 감쇠 비율
  • 9.5pF 입력 정전 용량
  • 10MΩ 입력 저항(1MΩ 스코프 입력으로 종단 시)
  • 400V CAT I 및 300V CAT II 최대 입력 전압
  • 스코프 보정 범위: 10 – 25pF

N2872A 패시브 프로브는 DC-350MHz 및 10:1 감쇠 계수를 제공하여 광범위한 측정 요구를 해결합니다.

컴팩트한 2.5mm 프로브 헤드 직경, 낮은 입력 커패시턴스 및 다양한 미세 피치 프로브 팁 액세서리를 갖춘 키사이트 N2870A 시리즈 패시브 프로브는 오늘날의 고속 디지털 어플리케이션에 사용되는 밀집된 IC 콤포넌트 또는 표면 장착 디바이스를 프로빙하는 데 이상적입니다.

날카로운 프로브 팁에는 스프링이 장착되어 있어 엔지니어가 테스트 중인 장치에서 프로브가 미끄러지지 않도록 합니다. 절연 IC 캡은 작은 프로브 팁이 IC 리드의 중앙을 유지하고 인접한 리드가 단락되는 것을 방지합니다. 표준 플랫 블레이드 접지 커넥터와 자체 접착식 구리 접지 패드는 접지 인덕턴스를 줄이는 동시에 쉽게 접지에 접근할 수 있도록 합니다. 옵션인 프로브 팁 액세서리는 까다로운 응용 분야를 위한 특수 기능을 제공합니다.

1MΩ 입력의 키사이트 InfiniiVision 및 Infiniium 시리즈 오실로스코프와 호환됩니다. <350MHz 대역폭의 오실로스코프에 권장됩니다.

  • 350MHz 대역폭
  • 10:1 감쇠 비율
  • 9.5pF 입력 정전 용량
  • 10MΩ 입력 저항(1MΩ 스코프 입력으로 종단 시)
  • 400V CAT I 및 300V CAT II 최대 입력 전압
  • 스코프 보정 범위: 10 – 25pF
액세서리
General-Purpose Passive Probes
Model Bandwidth Attenuation Ratio Input Impedance1 Compensation Range2 Notes
N2840A 50 MHz 10:1 10 MΩ // 11 pF 5 – 30 pF
10074D 150 MHz 10:1 10 MΩ // 15 pF 9 – 17 pF
N2841A 150 MHz 10:1 10 MΩ // 11 pF 5 – 30 pF Recommended for InfiniiVision 2000 X-Series
N2871A 200 MHz 10:1 10 MΩ // 9.5 pF 10 – 25 pF Optimized for fine-pitch probing
N2842A 300 MHz 10:1 10 MΩ // 11 pF 5 – 30 pF Recommended for InfiniiVision 2000 X-Series
N2853A 350 MHz 10:1 10 MΩ // 11 pF 5 – 30 pF
N2872A 350 MHz 10:1 10 MΩ // 9.5 pF 10 -25 pF Optimized for fine-pitch probing
N7007A 400 MHz 10:1 10 MΩ // 16 pF 6 – 18 pF Extreme temperature probing  (-40 to +85°C), 2 meter cable
N2843A 500 MHz 10:1 10 MΩ // 11 pF 5 – 30 pF Recommended for InfiniiVision 3000 X-Series
10073D 500 MHz 10:1 2.2 MΩ // 12 pF 6 – 15 pF
 N2873A   500 MHz 10:1 10 MΩ // 9.5 pF 10-25 pF Fine-pitch, recommended for Infiniium EXR/MXR/S-Series
 N2875A   500 MHz 20:1 20 MΩ // 5.6 pF 7 – 20 pF Optimized for fine-pitch, low-capacitive probing
N2894A   700 MHz 10:1 10 MΩ // 9.5 pF 10 – 25 pF Fine-pitch, recommended for InfiniiVision 4000/6000 X-Series
PP0002A 800 MHz variable 40 MΩ // 2.0 pF N/A 5 mm tip, 1200 V CAT II, requires PP0004A (AutoProbe 1)
PP0001A 1 GHz variable 10 MΩ // 4.0 pF N/A 5 mm tip, 300 V CAT II, requires PP0004A (AutoProbe 1)
PP0003A 1 GHz variable 10 MΩ // 4.0 pF N/A MMCX connector, 30 V CAT II, requires PP0004A (AutoProbe 1)
