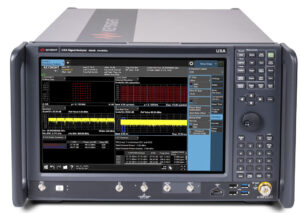

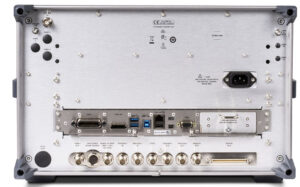

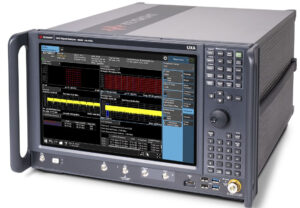

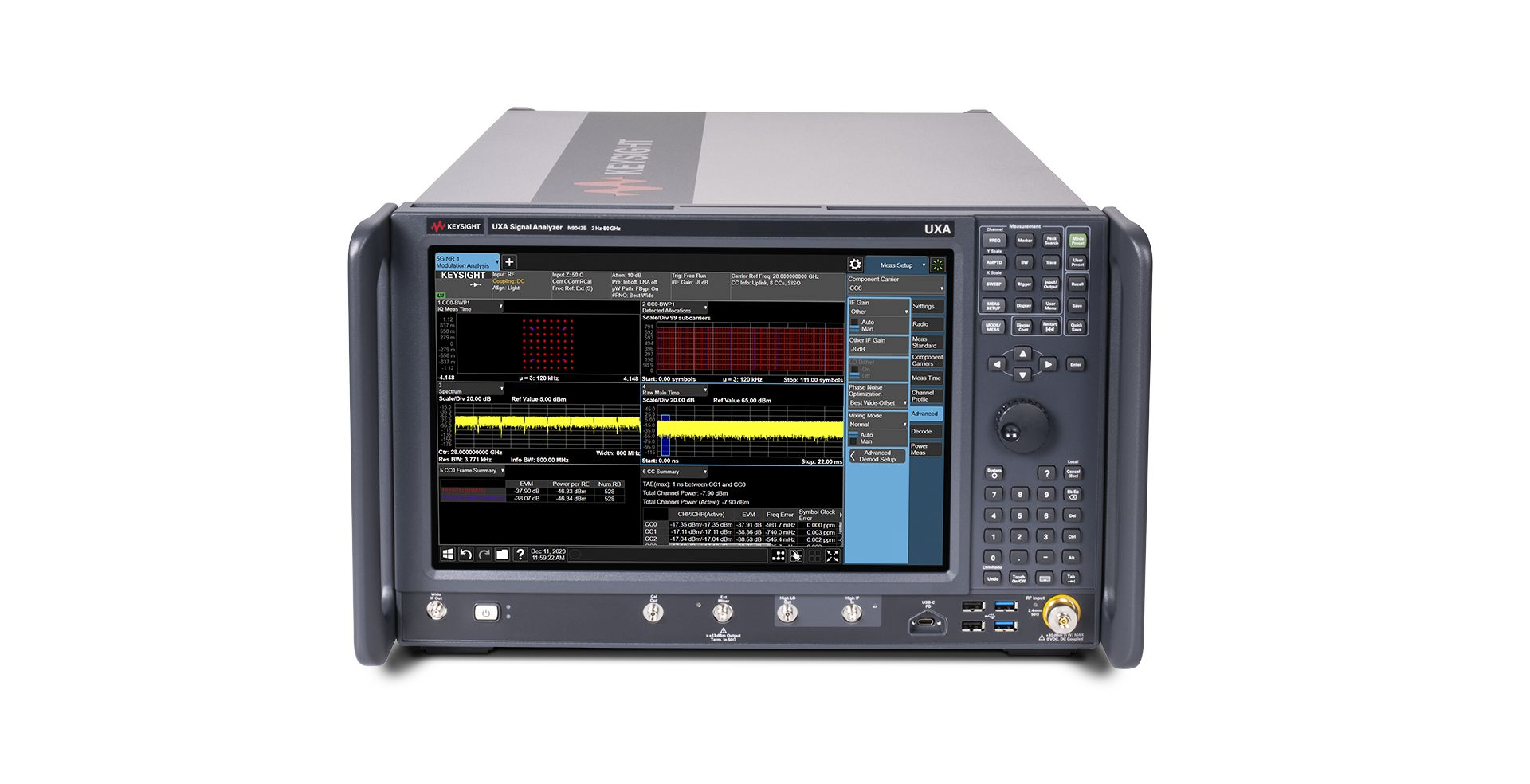

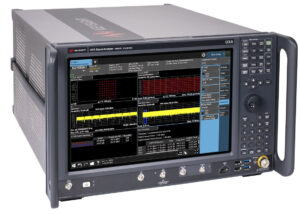

N9042B UXA 신호 분석기, 2 Hz ~ 50 GHz

N9042B UXA 신호 분석기, 2 Hz ~ 50 GHz

주파수 범위 : 75GHz
평균 잡음 레벨 : -168dBm
최대 분석 대역폭 : 4GHz
최대 실시간 대역폭 : 2GHz
위상 잡음 : -135dBc/Hz

주파수 범위

75GHz

평균 잡음 레벨

-168dBm

최대 분석 대역폭

4GHz

최대 실시간 대역폭

2GHz

위상 잡음

-135dBc/Hz

주요특징

하이라이트

N9042B UXA X 시리즈 신호 분석기 및 측정 애플리케이션 을 통해 5G, 위성, 레이더 등에서 밀리미터파(mmWave) 혁신 기술의 실제 성능을 테스트해 보세요

N9042B는 촉박한 설계 마진 및 일정, 복잡한 변조, 엄격한 표준 등 가장 까다로운 mmWave 과제를 해결하는 데 필요한 분석 대역폭과 가장 깊은 동적 범위를 제공합니다.

즉시 사용 가능한 측정 애플리케이션과 신호 분석 소프트웨어를 통해 설계가 최신 표준을 충족하는지 확인하세요.
2Hz ~ 75GHz의 비대역 사전 선택 스윕과 4GHz의 분석 대역폭으로 신호를 명확하게 확인하세요.
Keysight의 EVM(오차 벡터 크기)을 사용하여 5G NR 송신기의 실제 성능을 테스트하세요.
DANL(스윕 표시 평균 잡음 수준)을 사용하여 레이더 설계에서 대역 외 방출이나 스퍼를 빠르게 찾으세요.
4GHz의 보정된 분석 대역폭을 갖춘 고처리량 위성 통신 설계 개발

제품사양

대역폭 옵션	1GHz / 1.5GHz / 2GHz / 4GHz
주파수 선택	26.5GHz / 44GHz / 50GHz / 90GHz / 110GHz
최대 분석 대역폭	4GHz
전체 진폭 정확도	±0.24 dB
위상 노이즈 @1 GHz (10kHz 오프셋)	-135 dBc/Hz
DANL @1 GHz	-168 dBm
최대 리얼타임 대역폭	2GHz
Real Time Spectrum Analysis	Yes

TOI @1 GHz (3rd Order Intercept)

+22 dBm

액세서리

옵션	사양
N9042B-526	Frequency range, 2Hz to 26.5GHz
N9042B-544	Frequency range, 2Hz to 44GHz
N9042B-550	Frequency range, 2Hz to 50GHz
N9042B-575	Frequency range, 2Hz to 75GHz
N9042B-R10	Analysis Bandwidth, 1GHz
N9042B-R15	Analysis Bandwidth, 1.5GHz

N9042B-R20	Analysis Bandwidth, 2GHz
N9042B-R40	Analysis Bandwidth, 4GHz
N9042B-P26	Preamplifier, 26.5GHz
N9042B-P44	Preamplifier, 44GHz
N9042B-P4L	Preamplifier, 26.5GHz
N9042B-P50	Preamplifier, 50GHz
