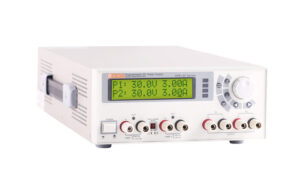

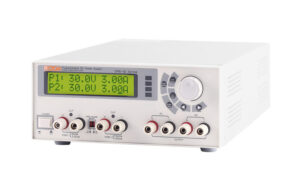

OPE-QI Series

OPE-QI Series

최대 전압 : 50V
최대 전류 : 5A
최대 전력 : 80W
분해능 : ≤ 30mV
리플 노이즈 : ≤ 0.01%mVrms, ≤ 2mArms

Max Volt

50V

Max Current

5A

Max Power

80W

Resolution

≤ 30mV

Ripple and Noise

≤ 0.01%mVrms, ≤ 2mArms

주요특징

OPE-QI Series

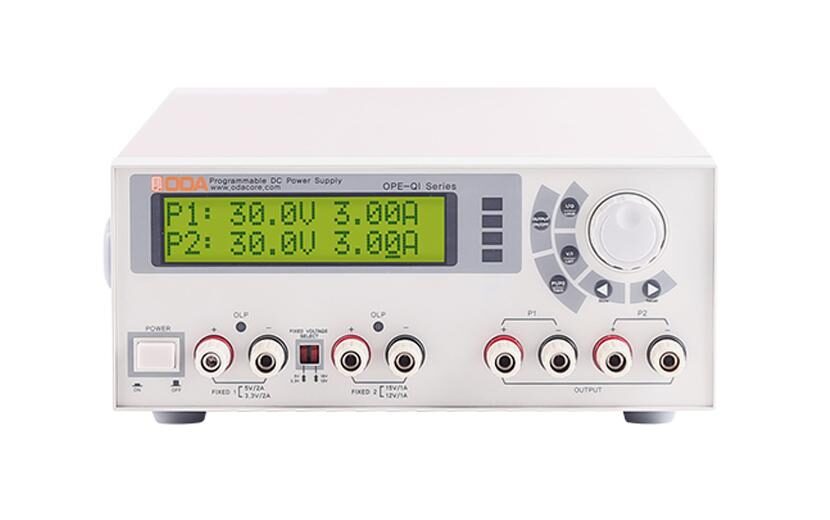

OPE-QI Series-DCPowerSupply

1	LCD (전압 전류 및 Message Display 모듈)	13	Fixed 1의 Over Load Protection 램프
2	전압/전류/수치적 변경 엔코더 스위치	14	Fixed 2의 Over Load Protection 램프
3	I/O 또는 LOCAL Key	15	Fixed 1과 Fixed 2의 전압 선택 스위치
4	출력전압&전류 ON/OFF	16	Fixed 1(5V/2A & 3.3V/2A) + 출력단자
5	전압/전류 선택 또는 Limit Display Key	17	Fixed 1(5V/2A & 3.3V/2A) – 출력단자
6	OUTPUT SELECT 또는 Tracking Key	18	Fixed 2(15V/1A & 12V/1A) + 출력단자
7	전압/전류 Cursor 또는 메뉴변경 Key	19	Fixed 2(15V/1A & 12V/1A) – 출력단자
8	전압/전류 Cursor 또는 메뉴변경 Key	20	가변채널 P1의 + 출력단자
9	P1채널의 Constant Current 모드 지시 램프	21	가변채널 P1의 – 출력단자
10	P2채널의 Constant Current 모드 지시 램프	22	가변채널 P2의 + 출력단자
11	P1,P2 채널 Tracking 모드 지시 램프	23	가변채널 P2의 – 출력단자
12	Remote Interface 모드 지시 램프	24	메인 전원 ON/OFF 스위치

3-Digit 디스플레이 해상도
16 X 2 Big-Char Type LCD 디스플레이 장착
CC/CV 모드
출력 ON/OFF 기능 제공
Tracking Mode 기능 제공(2개 출력 동시제어)
2개 가변 출력 & 고정 출력
Memory Store & Recall 기능 제공(5개 저장 가능)
Half of 19inch(213mm) wide x 2U size(300W 이하)
RS-232C 통신 기본장착(RS-485 통신 옵션)

제품사양

OPE-QI Series

제품라인업 및 사양

Model Parameter	OPE-185QI	OPE-303QI	OPE-305QI	OPE-503QI
Output rating	0~±18V, 0~5A 2CH Fixed output 2CH	0~±30V, 0~3A 2CH Fixed output 2CH	0~±30V, 0~5A 2CH Fixed output 2CH	0~±50V, 0~3A 2CH Fixed output 2CH
Resolution
Programming/Readback	≤ 6mV / ≤ 1.5mA	≤ 7.5mV / ≤ 1mA	≤ 7.5mV / ≤ 1.5mA	≤ 15mV / ≤ 1mA
Display Meter	100mV / 10mA	100mV / 10mA	100mV / 10mA	100mV / 10mA
Programming Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.2% + 120mV	0.2% + 200mV	0.2% + 200mV	0.2% + 300mV
Current	0.2% + 25mA	0.2% + 15mA	0.2% + 25mA	0.2% + 15mA
Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.2% + 120mV	0.2% + 200mV	0.2% + 200mV	0.2% + 300mV
Current	0.2% + 25mA	0.2% + 15mA	0.2% + 25mA	0.2% + 15mA
Ripple & Noise	≤ 2mVp-p, ≤ 2mArms	≤ 2mVp-p, ≤ 2mArms	≤ 2mVp-p, ≤ 2mArms	≤ 3mVp-p, ≤ 2mArms
Voltage Programming Speed(No load)
Rising time	≤ 40㎳	≤ 40㎳	≤ 40㎳	≤ 70㎳
Falling time	≤1.2s	≤1.2s	≤1.2s	≤1.5s

Model Parameter	OPE-801QI	OPE-1001QI	OPE-1201QI
Output rating	0~±80V, 0~2A 2CH Fixed output 2CH	0~±100V, 0~1A 2CH Fixed output 2CH	0~±120V, 0~1A 2CH Fixed output 2CH
Resolution
Programming/Readback	≤ 30mV / ≤ 0.8mA	≤ 40mV / ≤ 0.5mA	≤ 50mV / ≤ 0.5mA
Display Meter	100mV / 10mA	1V / 10mA	1V / 10mA
Programming Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.3% + 500mV	0.5% + 800mV	0.5% + 900mV
Current	0.2% + 15mA	0.2% + 15mA	0.2% + 15mA
Read-back Accuracy (@25℃ ±5℃)±(%of output + offset)
Voltage	0.3% + 500mV	0.5% + 800mV	0.5% + 900mV
Current	0.2% + 15mA	0.2% + 15mA	0.2% + 15mA
Ripple & Noise	≤ 6mVp-p, ≤ 2mArms	≤ 0.01%mVrms, ≤ 2mArms	≤ 0.01%mVrms, ≤ 2mArms
Voltage Programming Speed(No load)
Rising time	≤ 70㎳	≤ 70㎳	≤ 70㎳
Falling time	≤1.5s	≤1.5s	≤1.5s
Common Details	5V or 3.3V & 2A / 15V or 12V & 1A 고정출력 제공 19inch half x 2U size : 213mm(W) x 88mm(H) x 362mm(D) RS-232C 기본장착

옵션
- OVP, OCP(원격통신제어 전용)
- 출력 ON/OFF 신호 제어
- 랙 마운트 지원(브래킷 및 선반)
액세서리
- AC 파워 코드(Type F)
- 메뉴얼(QR 코드)
- 데모 소프트웨어 프로그램(QR 코드)
- Banana to Allogator DC 출력 케이블(+.-)
