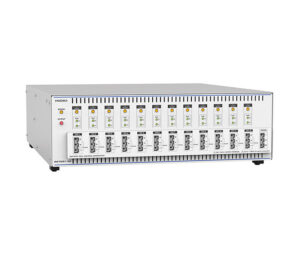

SS7081-50 배터리 셀 전압 발생기

Channel : 12ch
Source : 5.250V/±1.0A
Measure : 5.1V/±1.2A
Accuracy : 500uV
Interface : LAN

Channel

12ch

Source

5.250V/±1.0A

Measure

5.1V/±1.2A

Accuraacy

500uV

Interface

LAN

주요특징

SS7081-50 배터리 셀 전압 발생기

BMS (배터리 매니지먼트 시스템)의 기능평가환경을 간단, 안전, 고정확도로 구축

기존의 BMS 기능 평가 환경의 여러 과제들을 해결.
12ch/대로 채널별 셀 거동을 모의, 실제 배터리나 개별 전원에서의 평가 환경에 비해 안전·고정확도 평가환경을 간단히 구축 가능.
또한 고정밀도 전압, 전류 측정으로 BMS 기능을 정확하게 검사 가능.

● 전원, 전자부하, DMM 기능을 1대에 집약
● 12ch/대로, 채널별로 셀 움직임을 모의
● 직렬 1000V의 대규모 모듈 환경도 구축 가능
● ２상한의 출력전압, -1A~1A로 셀 밸런싱
● 고정확도 전압출력, 고정밀도 전압, 전류측정
● 100μA 레인지로 미소전류측정（BMS의 암전류, 셀 밸런스 회로의 누설전류）

BMS 기능평가환경을 간단 구축

・전원・전자부하・DMM기능을 1대에 집약한 12채널 배터리 셀 전압 발생기
・심플한 구성으로 BMS 기능 검사 환경을 구축해 비용 절감 및 생산성 향상

실제 배터리나 개별 전원에 비해 안전

• 1대당 12 ch로, 채널별 셀의 움직임을 모의
• 직렬 1000 V의 대규모 모듈환경을 구축
（5 V/ch×200 ch=1000 V）
• 실제 배터리에서는 발화의 위험이 있는 셀의 이상상태를 모의
• 채널과 BMS 간의 오픈 와이어 모의
• 셀의 쇼트 모의

고정확도・고정밀도 출력, 계측

• 고정확도 전압 출력으로 셀의 움직임을 모의
• 2상한의 출력 전압 −1 A~1 A로 셀 밸런싱
• 고정확도・고정밀도 전압, 전류 측정
• 100 μA레인지로 미소 전류 측정（BMS의 암전류, 셀 밸런스 회로의 누설전류）

부속 PC앱으로 간편 평가

• SS7081-50을 최대 10대까지 제어 가능
• 재현할 모의상태를 시퀀스 설정함으로써 시험을 자동화•배터리의 충방전 특성을 모의 （※）
•배터리의 내부 임피던스에 의한 과도응답을 모의 （※）
※… 사용조건：SS7081-50 본체, 부속 PC앱 둘 다 버전 2.50 이상일 것

BMS의 성능 평가, 안전 평가, 검사에

정확도 높은 발생과 측정으로 BMS의 성능 평가에 도움이 됩니다. 또한 이상 상태에서 검증을 실시할 수 있으므로 안정성 평가값에도 도움이 됩니다.

제품사양

SS7081-50 배터리 셀 전압 발생기

기본 사양 (정확도 보증 기간 1 년)
채널 수	12 채널
최대 직렬 연결	최대 직렬 출력 전압 1000 V 이하에서 본체 직렬 연결 가능
출력범위	직류 전압 : 0.0000 V〜5.0250 V (전채널 독립) 최대 출력 전류 : ±1.00000 A (전채널 독립)
측정범위	직류 전압 : -0.00100 V〜5.10000 V 직류 전류 (2레인지 구성) ： ±1.20000 A (1 A 레인지), ±120.0000 μA (100 μA 레인지)
적분시간	1PLC (50 Hz의 경우 20 ms, 60 Hz의 경우 16.7 ms) × 스무딩 설정 횟수
전압 출력 정확도	±0.0150% of setting ±500 μV
전압 측정 정확도	±0.0100% of reading ±100 μV
전류 측정 정확도	1 A 레인지 : ±0.0700% of reading ±100 μA 100 μA 레인지 : ±0.0350% of reading ±10 nA
인터페이스	LAN
전원	프리전원 (AC 100 V 〜240 V), 50 Hz/60 Hz
치수 및 질량	430W × 132H × 483D mm, 10.3 kg
부속품	전원코드 ×1, 사용설명서 ×1, 랙 프레임 ×1, PC 어플리케이션 디스크 ×1 (앱 사양 범위에서 이용 가능)
